CATIA V521中怎样对线条尺寸进行约束

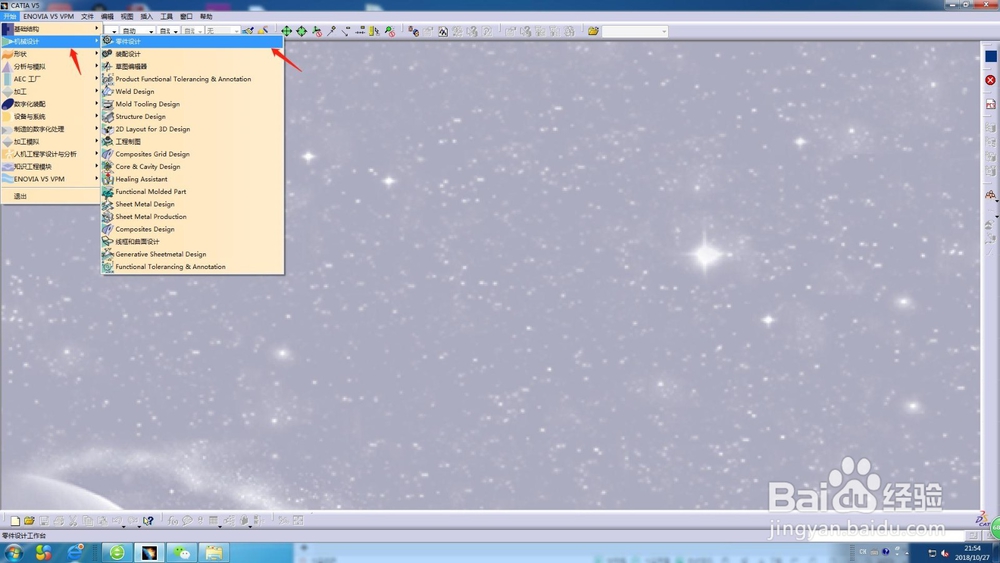

1、第一步，打开CATIA V521设计软件，选择机械设计，再选择零件设计，如图示.

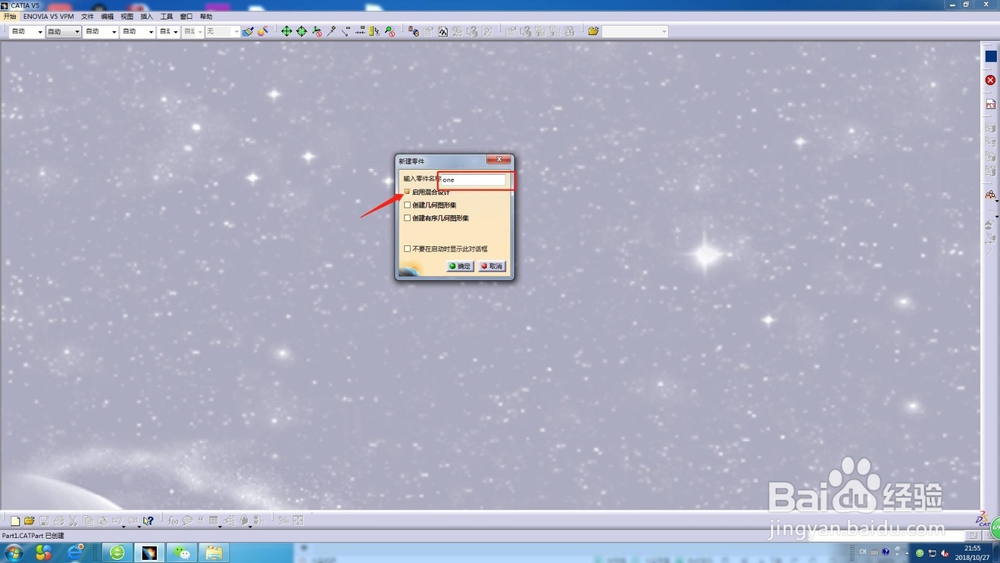

2、第二步，输入我们要设计的零件名称，并选择混合设计模式.

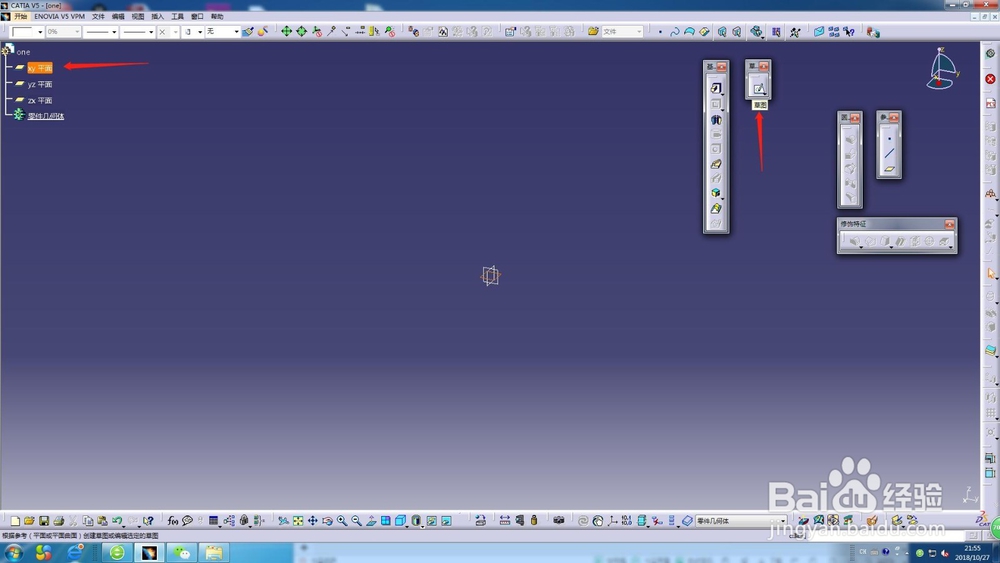

3、第三步，选择XY平面，进入草图设计模式.

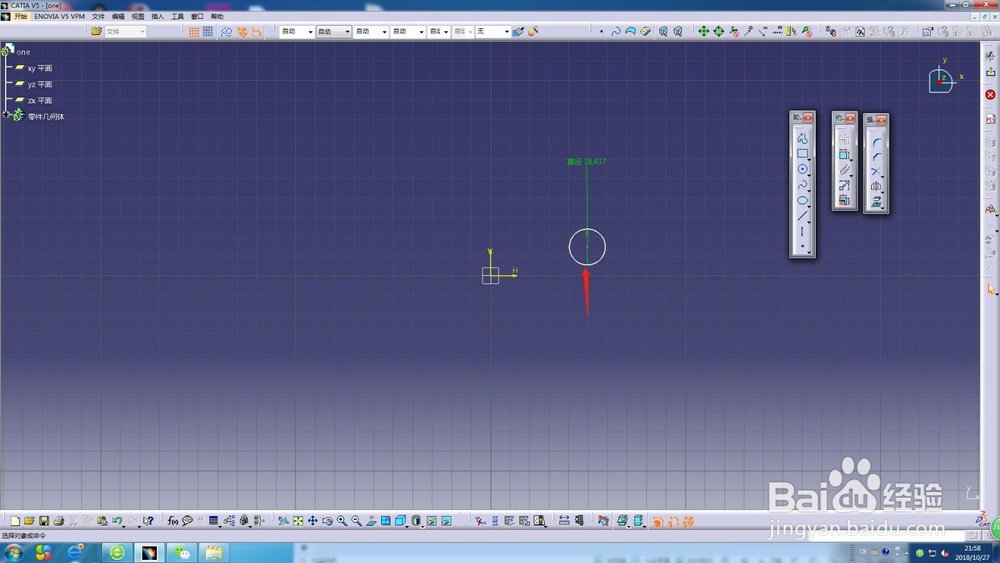

4、第四步，选择右侧菜单栏中的圆命令，绘制一个圆，如图示，找到约束命令.

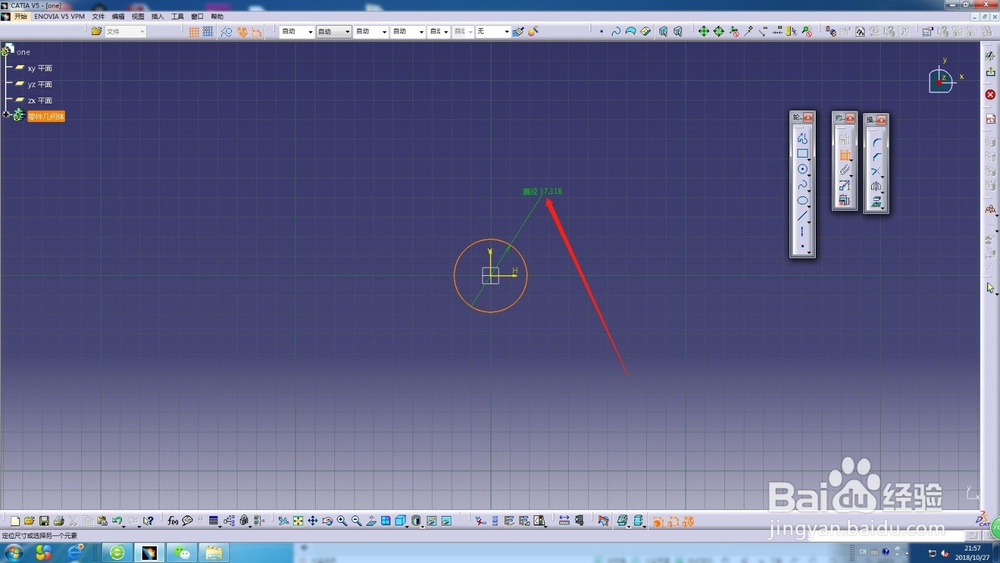

5、第五步，点击约束命令，再点击我们绘制的圆，拖动鼠标我们的尺寸就出来了.

6、第六步，这时我们的圆还是白色的线条，说明我们的尺寸还没有约束完成，还需继续约束.

7、最后一步，继续点击约束命令，将剩下的尺寸全部约束，当线条全部变成绿色，说明已约束完成.如图示.
