怎么看LIN线控制的车窗电路图

1、电路基本元素。虽然是带有LIN线的电路图，但是电路中基本元素还是不能忽略，比如电源种类、保险丝、继电器、开关、搭铁等，在检修电路时除了重点关注LIN线外，这些基本的电路元素不能省略。

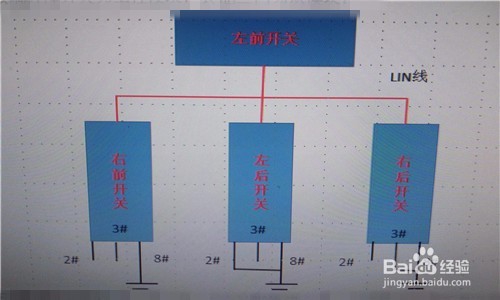

2、LIN线的控制关系。在汽车玻璃LIN线系统中有主从关系，主门开关向其它三门输送信号，三个门只与主门通讯，三个门各自独立，相互之间没有交流。

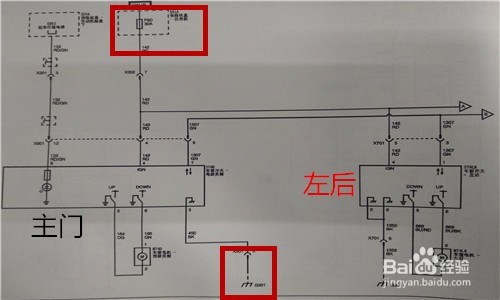

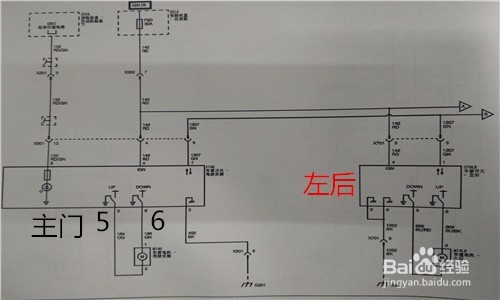

3、主门开关。从电路图上可以看出主门开关上有六根线，分别是车窗电机线、电源线搭铁线、LIN线、以及开关指示灯线路，当操作开关时，相当于通过5、6两个针角的变换来完成玻璃的升降。

4、左后开关线路分析。左后开关与主门共用一个电源线，同时主门的LIN线也到达左后开蔡龇呶挞关，当从主门控制左后玻璃升降时，主门通过LIN线识别左后门上的2、8搭铁线，控制左后门玻璃升降，如果从左后门单独操作开关，则就与LIN线没有关系。

5、右前门升降控制。右前门也是与主门共用电源、LIN线，主门开关通过LIN线来识别8号搭铁线控制右前门玻璃升降。

6、右后门开关分析。从电路图上可以看出右后门也是与主门共用电源与LIN线，只是右后门的搭铁线为开关上的档3、8号角，也就是说主门通过识别三门上的不同搭铁线来控制玻璃升降。

7、维修心得。捂执涡扔使用LIN线系统的车窗电路图，除了主门开关不同，其它三个门的开关可以互换，2、3、8三个针角通过开关内部逻辑电路来识别，三个针角中有高、低电位的变化，在实际维修中可以用万用表进行测量。
