广联达BIM土建中怎用cad识别砌体墙

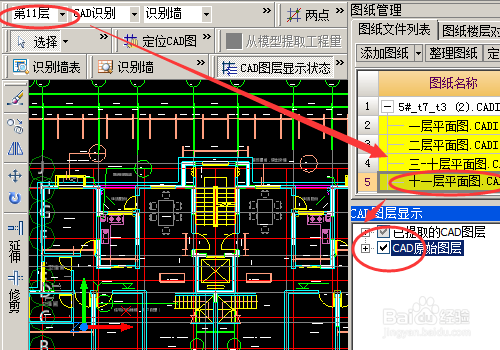

1、首先我们打开一个导入图纸的工程文件；选择楼层与图纸对应，然后点击cad图纸。

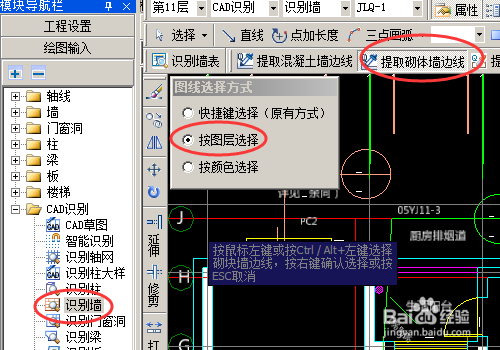

2、然后我们点击绘图输入下方的cad识别--识别墙，然后我们点击绘图区域上方的提取房刑优鹰砌体墙边线，在选择方式中选择按图层选择。

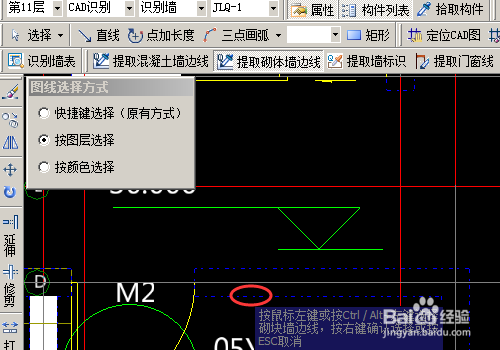

3、设置后我在图形中右键点击砌体墙的构件；然后右键点击确定。

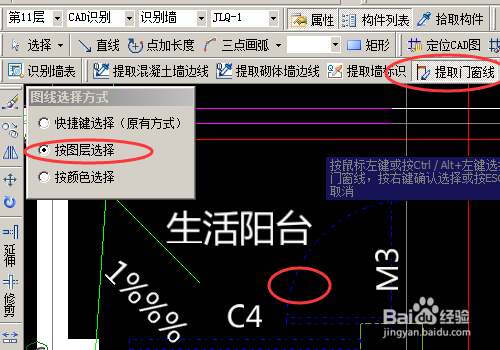

4、由于蜂擒萏赃门窗位于砌体墙上，所以在识别砌体墙是需要识别门窗，我们点击提取门窗线，选择方式依旧采用按图层选择，然后左键点击图形中的门窗，右键点击确定。

5、墙边线和门窗线识别后我们点击最后的识别墙，在弹出的窗口中选择砌体墙，然后点击下方的自动识别。

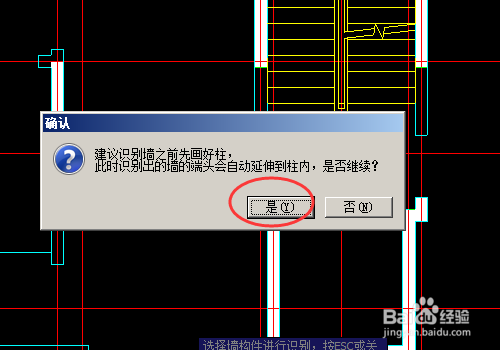

6、在墙体识别前需要先识别柱，我们点击确定。

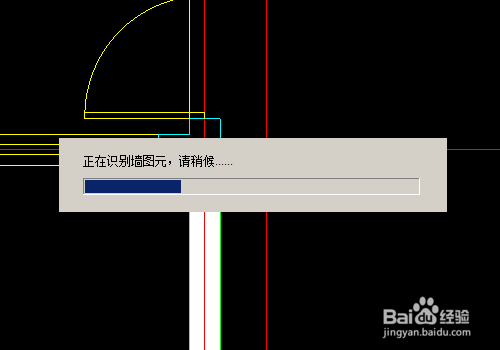

7、然后进入墙体设别过程，耐心等待即可。

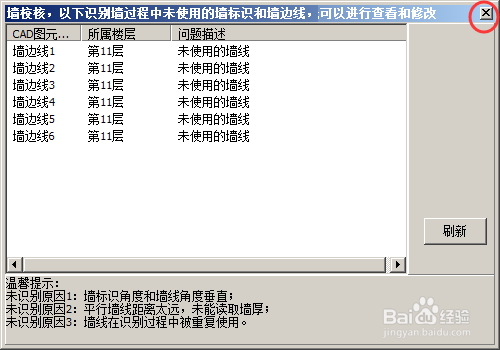

8、在弹出的校对中点击关闭即可；然后可以在图形中检查一下有没有不合理的情况。

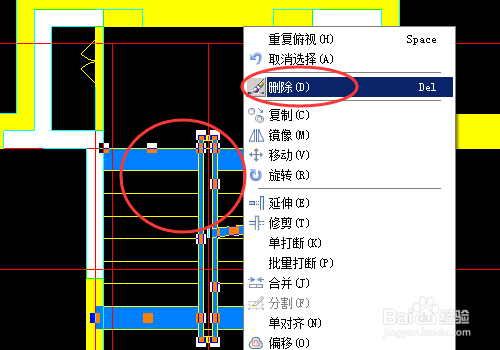

9、这是识别后的墙体；在图形中不合理的墙体我们可以删除。
