PLC基础知识 - 三种编程方式

1、先了解PLC控制器吧！

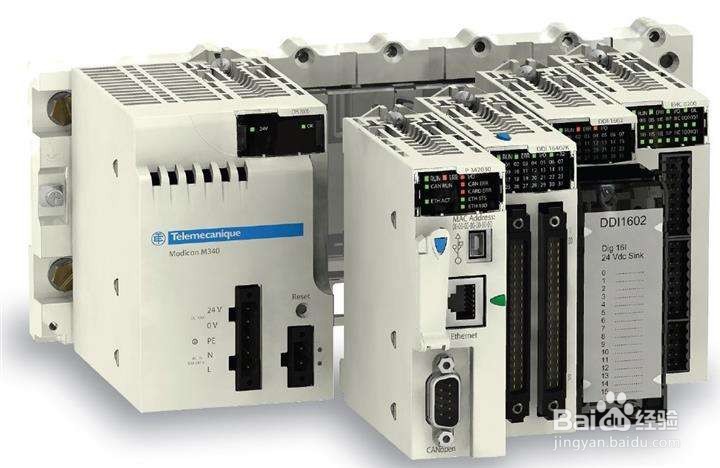

PLC是可编程逻辑控制器，是一种专门为工业应用设计的数字运算操作电子系统。它内部核心是可编程的存储器（可认为是带flash的微处理器芯片），在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，通过输入输出来控制机械设备或生产程。

2、在内部固件确定下，一般可使用三种不同的编程方式：指令表编程、梯形图编程、SFC编程。

3、指令表编程：

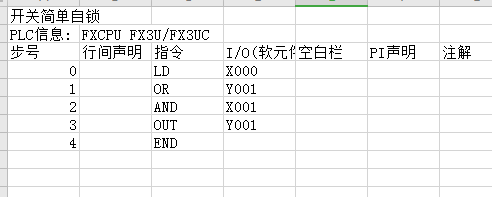

输入“LD”“AND”“OR”“OUT”等顺控指令的编辑方式。

但指令内容很难看懂。

4、梯形图编程：

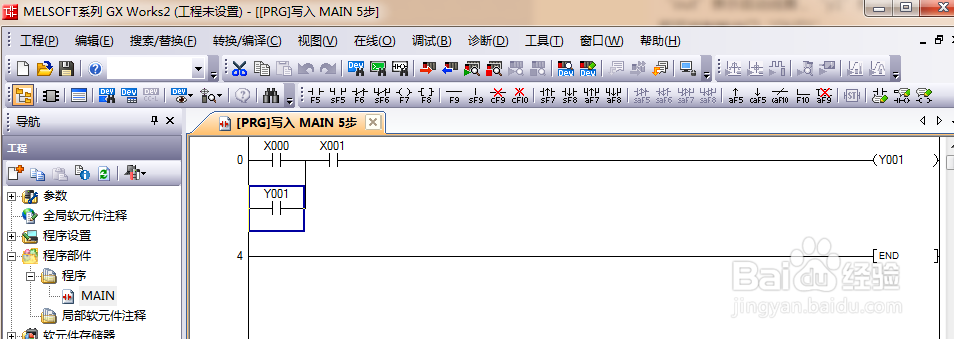

在编程界面类似于画电路图的方式，以“从上到下”“从左到右”的顺控信号以及软元件号，表示顺控电路。可以模拟仿真检查控制逻辑状态，并在线监控控制器动作。

5、SFC编程：

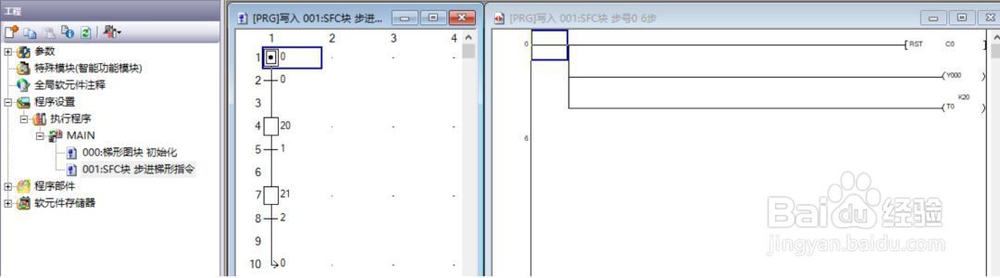

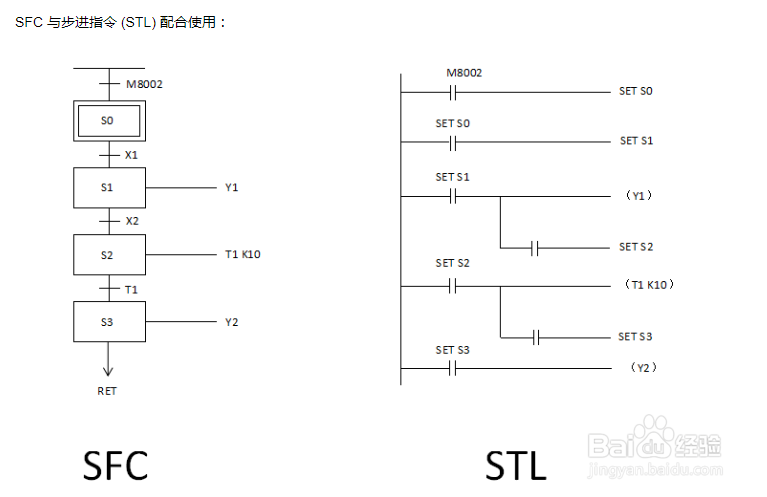

在编程界面类似于画流程图的方式，按照“从上到下”的机械动作工艺流程进行顺控设计。

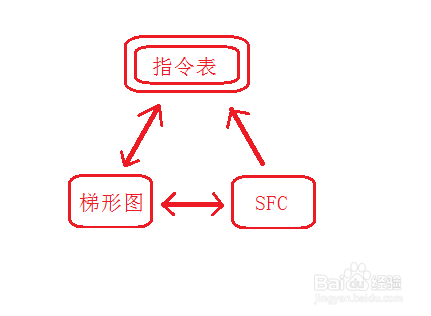

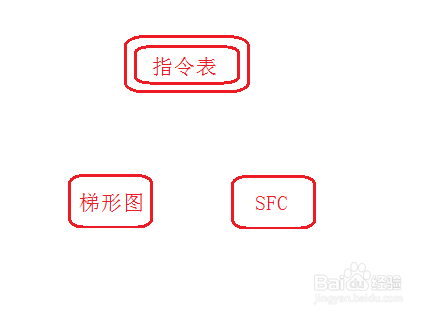

6、PLC指令均以指令表的形式存储在可编程控制器中，故上述三种编程方式都可以互相变换。
