UG10.0练习三维建模九

1、如下图所示，

打开UG10.0软件，

新建一空白的模型文件，另存为“UG10.0练习三维建模九”

2、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点坐标原点，

设置尺寸：80x120x20，

点击应用。

3、如下图所示，

指定点：0,24,20，

设置尺寸：30x72x90，

布尔求和，

点击确定。

4、如下图所示，

点击工具栏中的边倒圆图标，

点击实体中的两条边线，

设置半径R15，

点击确定。

5、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴 ，

指定点：30,60,20，

设置尺寸：直径50，高度50，

布尔求和，

点击确定。

6、如下图所示，

点击工具栏中的“拉伸”图标，

点击基准坐标系中的YZ平面。

7、如下图所示，

激活矩形命令，画一个矩形，

激活轮廓命令，画一个梯形，

添加几何约束，相等，重合，

激活快速尺寸命令，标注尺寸：矩形20、20、40、80，15、90、6、45°，

点击完成，退出草图。

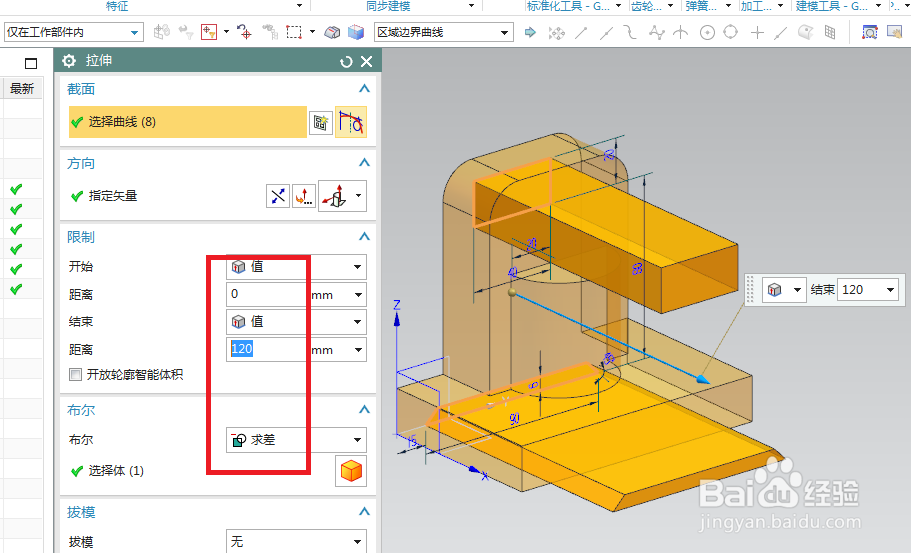

8、如下图所示，

回到拉伸对话框，

设置限制：0开始，120，

布尔求差，

点击确定。

9、如下图所示，

隐藏基准，显示为着色，

————

至此，三维建模完成，本次练习结束。
