C4D制作水管弯头

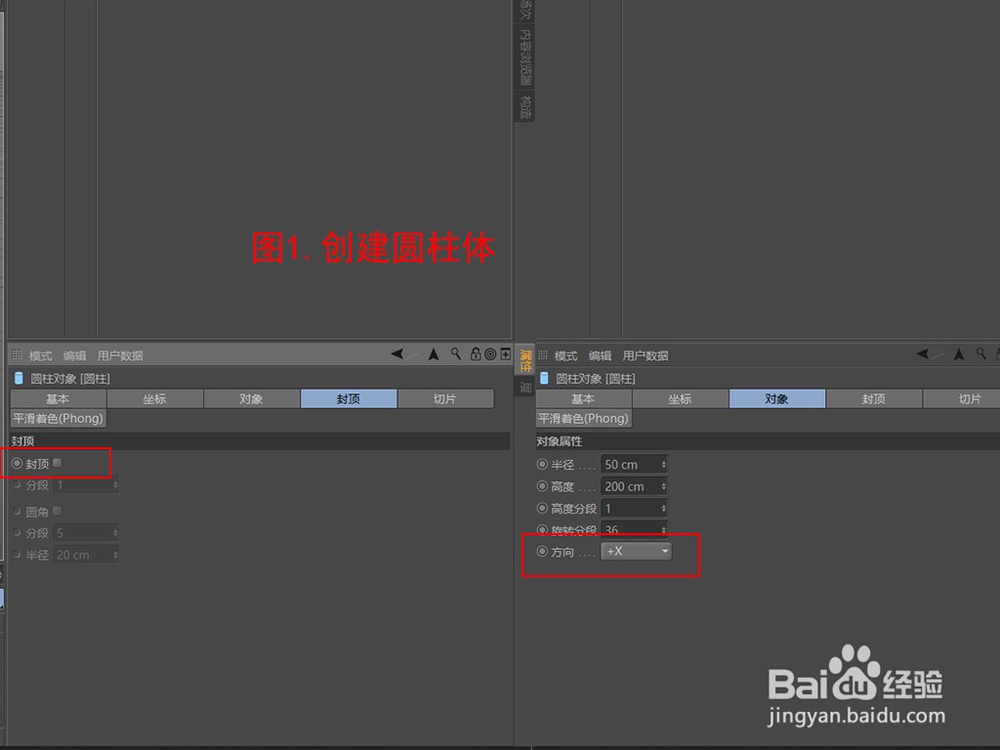

1、直接进入制作。打开C4D，创建一个圆柱体，在对象参数中方向改为X+，封顶参数中取掉封顶后面的“对号”。如图1.

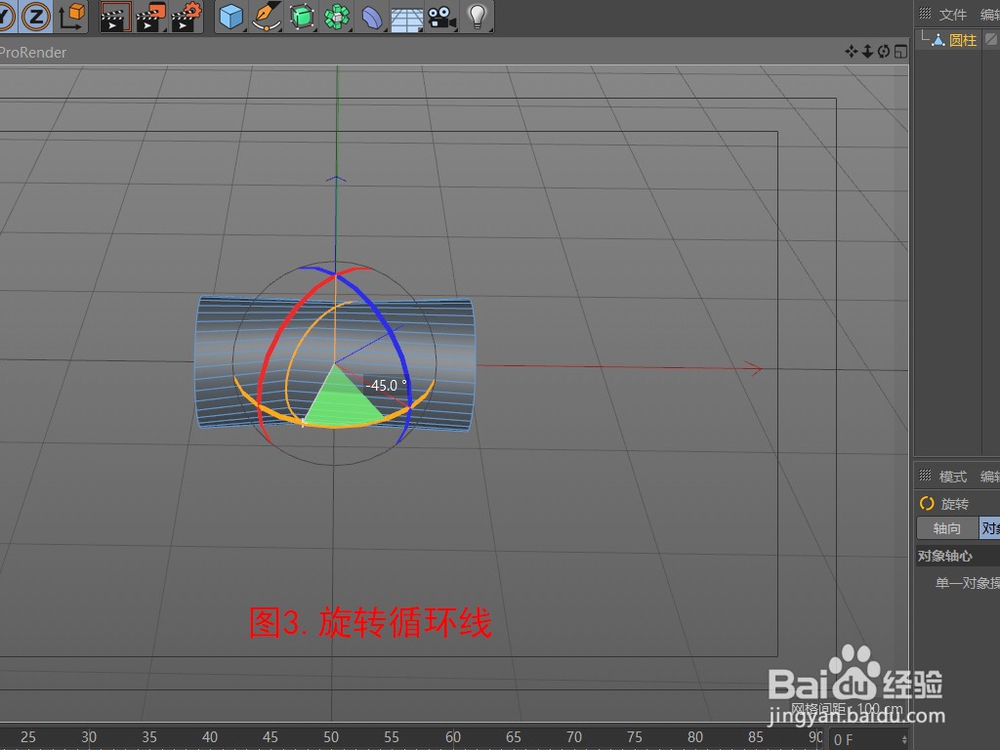

3、按键盘K~L（循环切刀工具）键，使用循环切割在圆柱50%位置添加一条循环线。按U~L（循环选择工具）选中刚刚增加的那条循环线，工具栏点击旋转工具或按“R”键，旋转大概45左右，如图3.

5、继续按U~L循环选择转弯处的那条循环线，按“T”缩放大小，使转弯处圆半径与两边圆半径一样大小（调节中适当使用移动工具）。如图5.

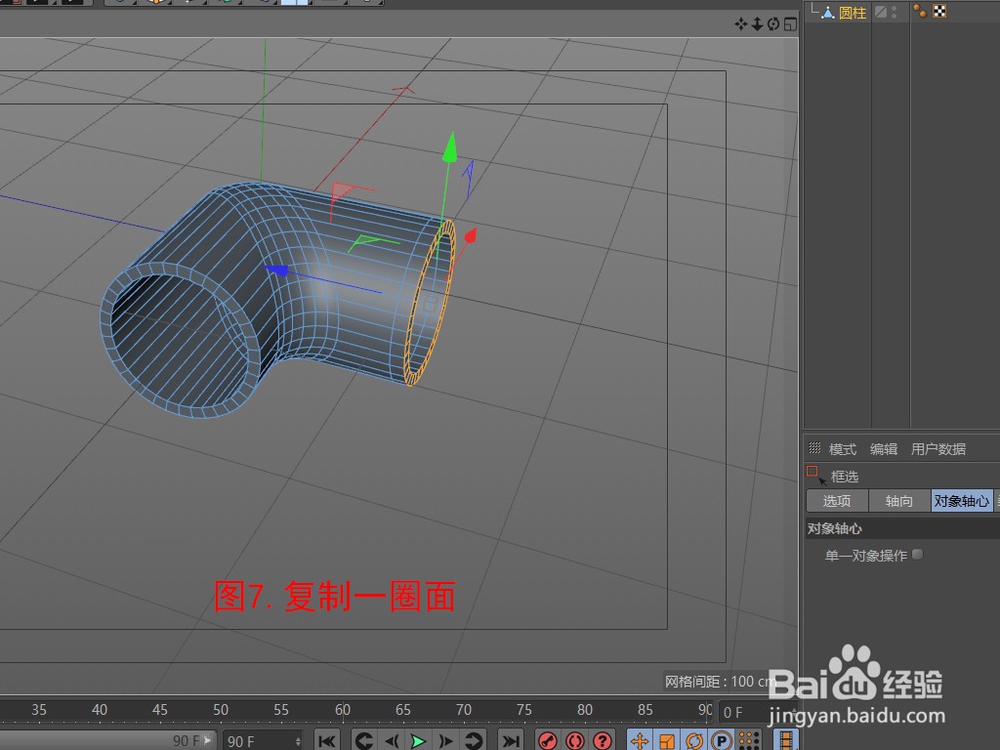

7、接下来给接管处增加一些细节。“面”模式下，按U~L循环选择边上的一圈面，并按Ctrl+左键复制出一些面，如图7.

9、接下来制作管头连接螺旋线。K~L循环切割工具，在管内部靠里一些切出一条循环线，U~L选中这条新切出来的线，使用缩放工具进行偕媸蝾纱缩放，使其与边线形成平行线。或直接修改“Z轴”数值为“0”也可以达到此效果。如图9.

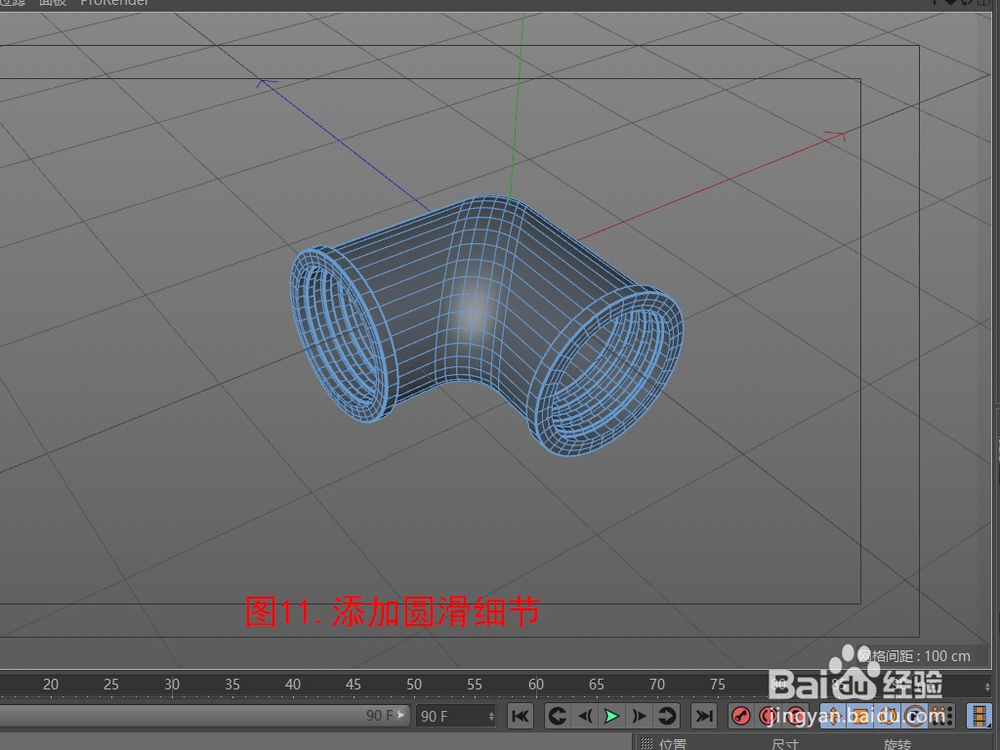

11、使用同样的方法把另一侧也做出来。接下来继续给螺旋线、连接管外凸处增加一些圆滑效果，例其看上去更自然一些。切换“线”模式，使用U~L循环选择选中所有要增加圆滑的线，按M~S执行倒角。
