cad中消防箱怎么画

1、打开CAD软件，加载一张空白图形；

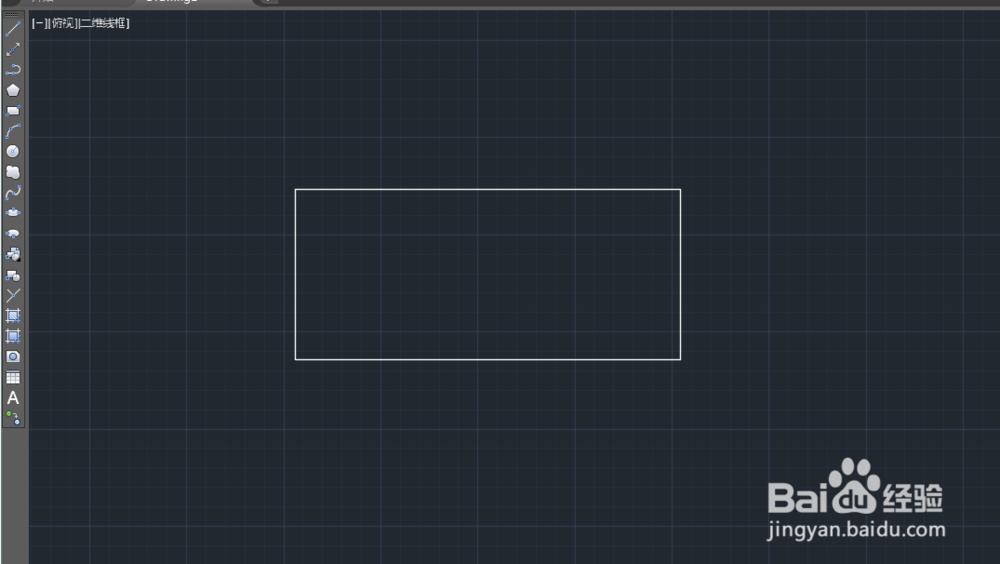

2、点击矩形工具，绘制出一个长方形；

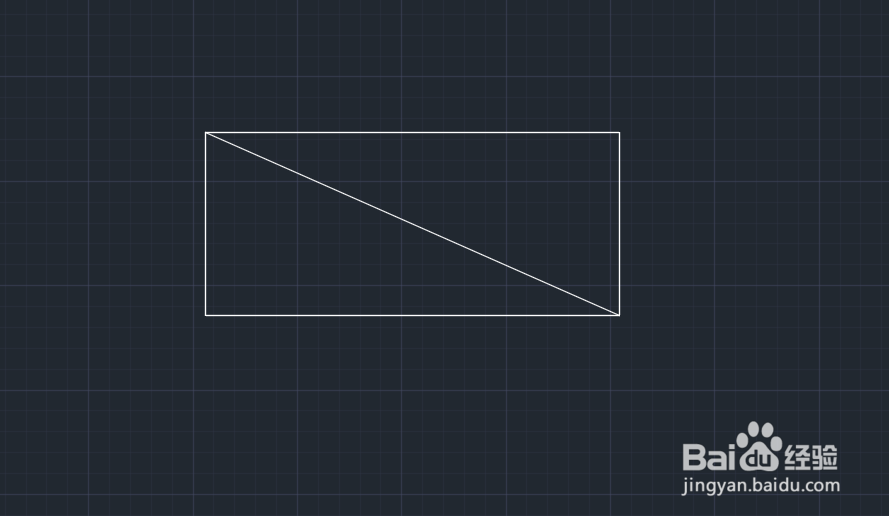

3、点击直线工具，按F3打开对象捕捉，点选长方形对角点，连接一条直线，如下图；

4、点选圆形工具，在下半憧钏荭拜部的三角形中绘制一个圆形（它就是消防栓，如果绘制安放灭火器的消防箱（无消防栓）就省略这个圆形），如下图；

5、输入H打开图案填充工具，选择第一个图案，然后填充到下半部三角形；

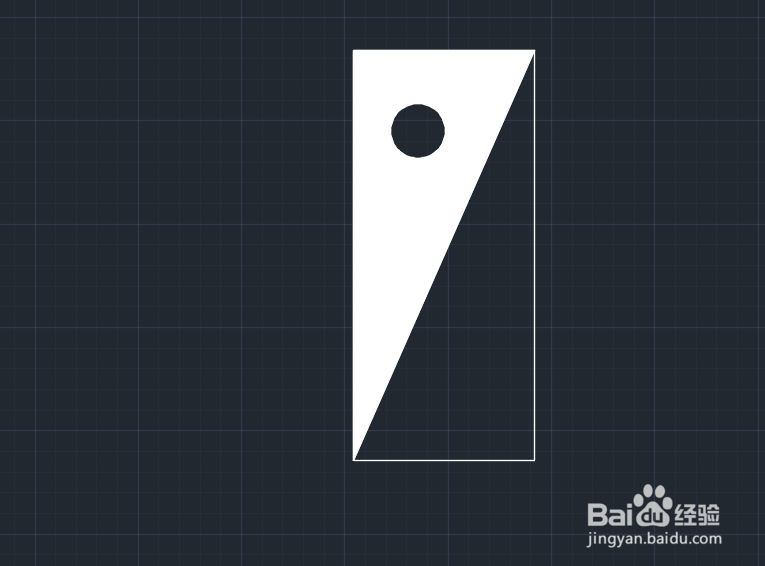

6、根据消防图例规定（实心部分是消防设备，空心部位代表门开启的方向），将其旋转成合适的位醅呓择锗置，确保消防箱门的朝向正确；

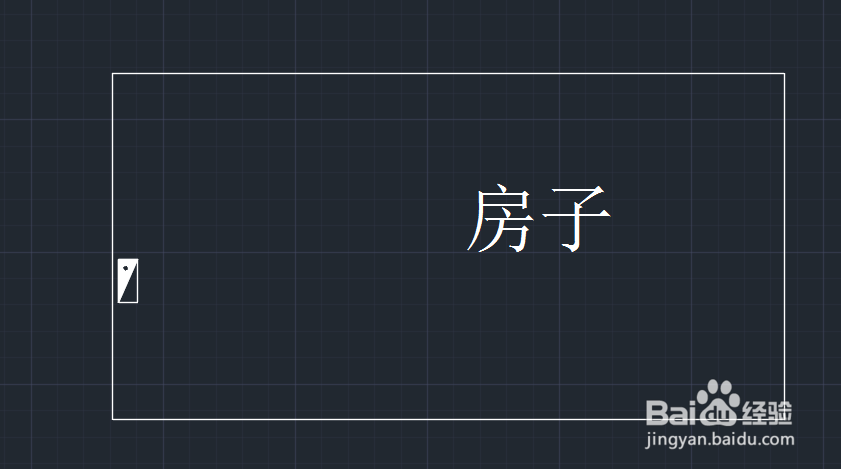

7、最后将其缩放成合适的大小，放入相应图形中即可。好了，我们的消防箱就绘制完成了。
