快点PCB原创|软件使用技巧01-模块复用

1、 执行Placement edit模式

2、 当空操作时，左键框选---选中要复用的Symbols

3、右键点在任意器件，执行Place replicate create

4、再次左召堡厥熠键框选，注意Find选项，16.5及以上版本是可以将vias、cline、shape完全复用，执行done，生成 .mdd的文件

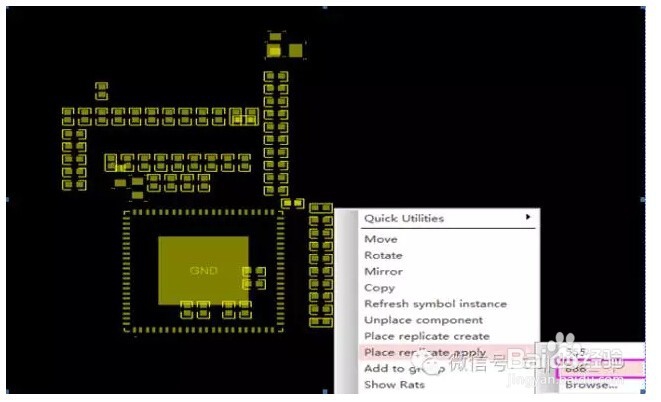

5、 再次左召堡厥熠键框选需要做成模块的Symbols，右键执行Place replicate create apply，选择所创建的 .mdd的文件

6、效果如下：

7、这样一来，对于相同多模块的单板来说，设计的效率变会得到很大的提升……
