数据中心基础网络架构最佳实践及未来发展趋势

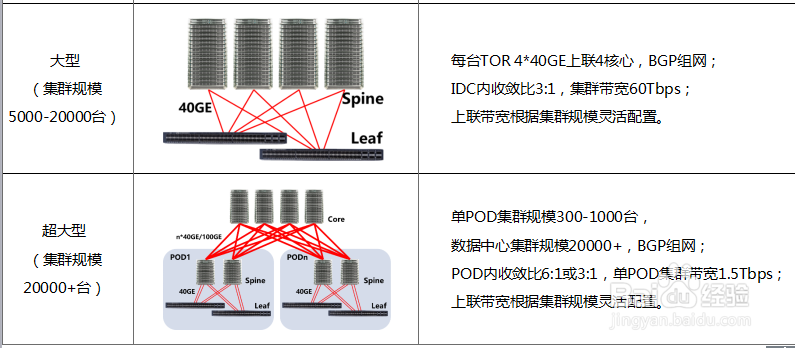

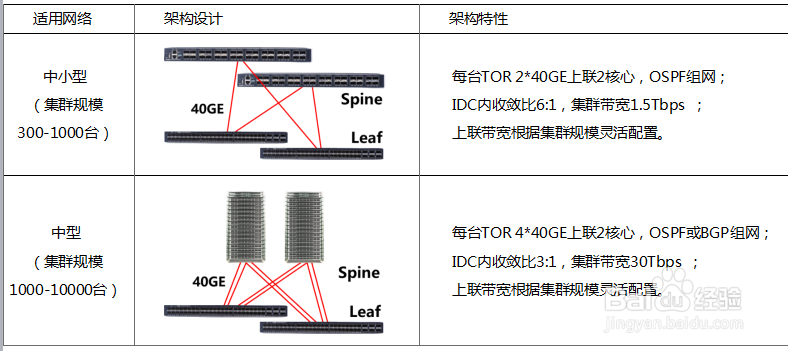

1、主要设计理念：

a 核心设备全线速高性能转发，核心之间不互联，采用Fabric架构，隔离核心故障，最大程度降低核心故障影响；

b 三层路由组网，通过ECMP提高冗余度，降低故障风险；

c 通过TOR上的服务器接入数量和上联40G链路数量控制单TOR收敛比，通过提高核心设备接口密度扩展单集群服务器规模。

注：千兆网络已跟不上业务发展，本文不再涉及。

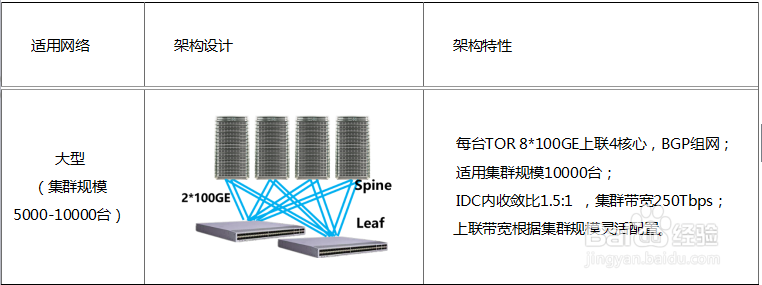

1、数据中心25G/100G网络架构

与10G/40G网络一致，主要变化在于：

a 下行链路由10G变为25G，提升至2.5倍；

b 上行链路每端口由40G变为100G，提升至2.5倍；

c 下一代主流芯片方案实现为48*25GE+8*100GE（Broadcom TD3），上行收敛比提升为1.5:1。

1、最后，想与大家分享的是今年国内不少互联网企业考虑使用的新架构设计。

25G /100G CLOS网络架构图

2、架构特性：

1、Leaf、Fabric、Spine交换机选用中低端盒式交换机48*25GE+8*100GE/32*100GE；

2、每台Leaf，下联32个25GE做Server接入，8个100GE用于向上连接的上行链路；每个POD 16台Leaf交换机；

3、每台Fabric交换机， 有32个100GE，16个下连16台Leaf，16个上连至16组Spine；每个POD 8台Fabric交换机，共32个POD；

4、每台Spine交换机，有32个100GE，全部用于下连32个POD Fabric交换机；

5、每组8台，共16组Spine交换机；

6、通过Edge PODs连接外网，单POD集群带宽12.8Tbps，整数据中心集群带宽超过400Tbps。

1、随着智能时代的来临，大数据、人工智能等新技术的应用，对数据中心网络提出了新的挑战。如何更好地支撑Hadoop、RDMA等技术应用，成为网络运维团队关注和思考的问题。高性能、低时延、无损网络已然成为数据中心网络设计和运维的主流思路。
