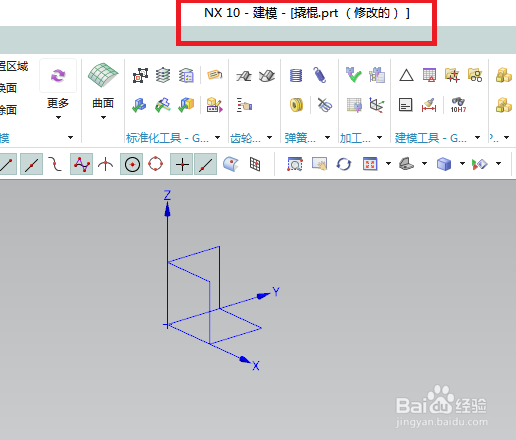

UG10.0如何建模一个撬棍？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，顺便保存一下也行。

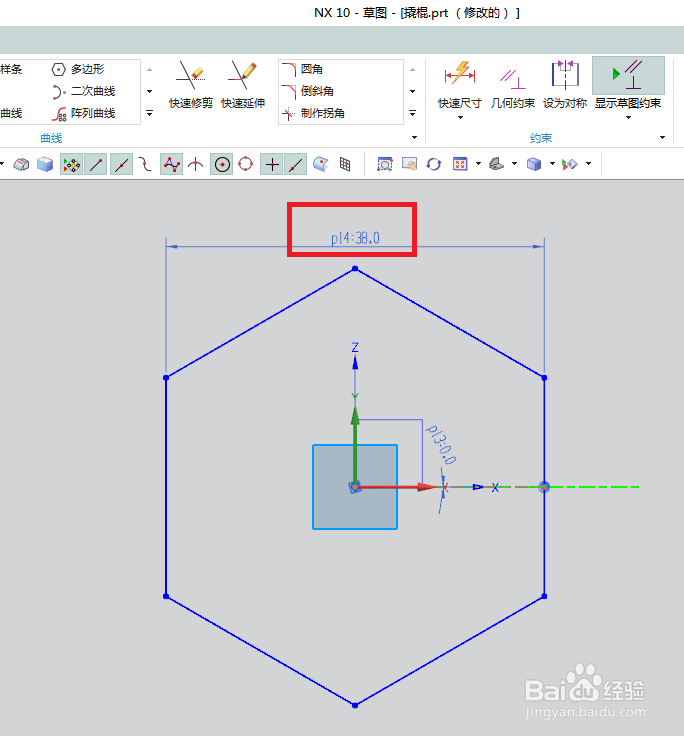

2、如下图所示，

1、点击工具栏中的拉伸图标，激活拉伸命令，

2、点击基准坐标系中的XZ平面，直接进入草图，

3、进入草图，激活多边形命令，画一个正六边形，

4、激活几何约束命令，正六边形的外接圆圆心与坐标原点重合，

5、双击修改旋转角度为0，

6、激活快速尺寸命令，标注对边38.0，

7、点击完成，退出草图。

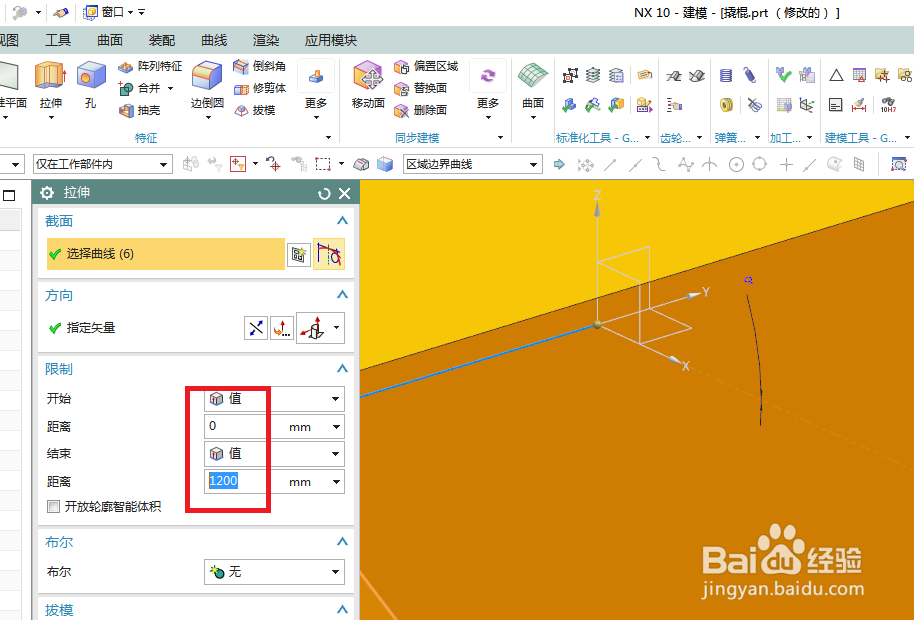

3、如下图所示，

回到拉伸对话框，

设置拉伸长度为1200，

点击确定，完成一个正六棱柱的创建，也是撬棍的主体。

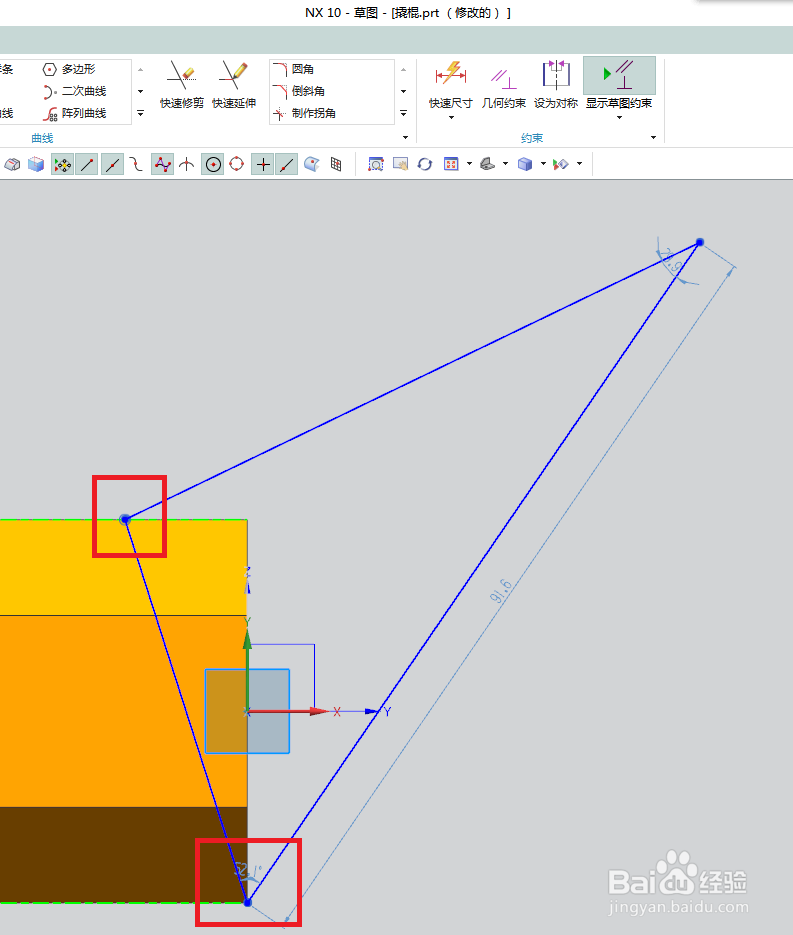

4、如下图所示，

1、点击工具栏中的拉伸图标，激活拉伸命令，

2、点击基准坐标系中的YZ平面，直接进入草图，

3、进入草图，激活轮廓线命令，画一个封闭的三角形，

4、手动调整三角形的形状、位置，合适即可，

5、点击完成，退出草图。

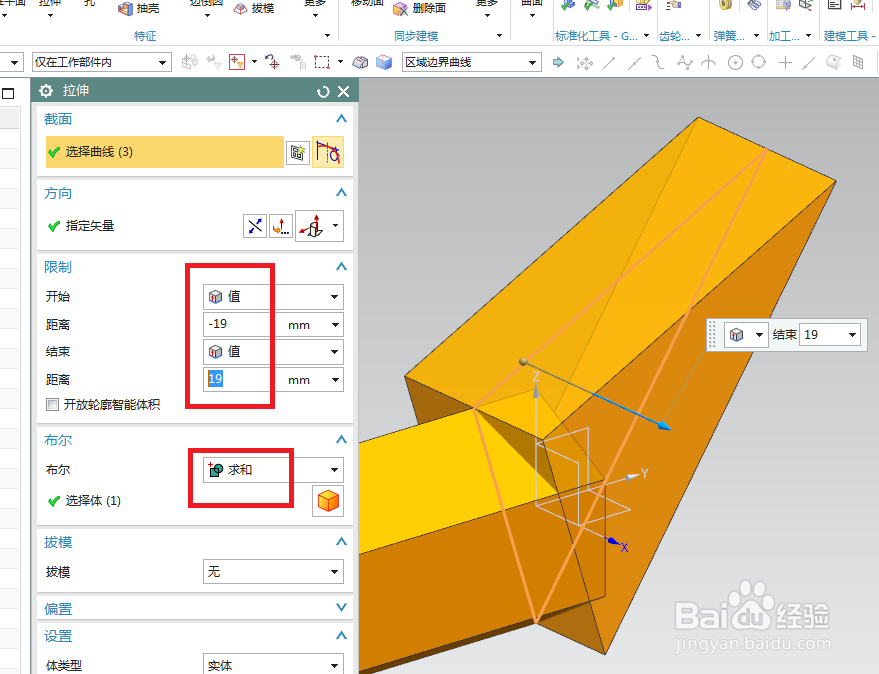

5、如下图所示，

回到拉伸对话框，

拉伸距离从-19开始，到19结束，

布尔求和，

点击确定。

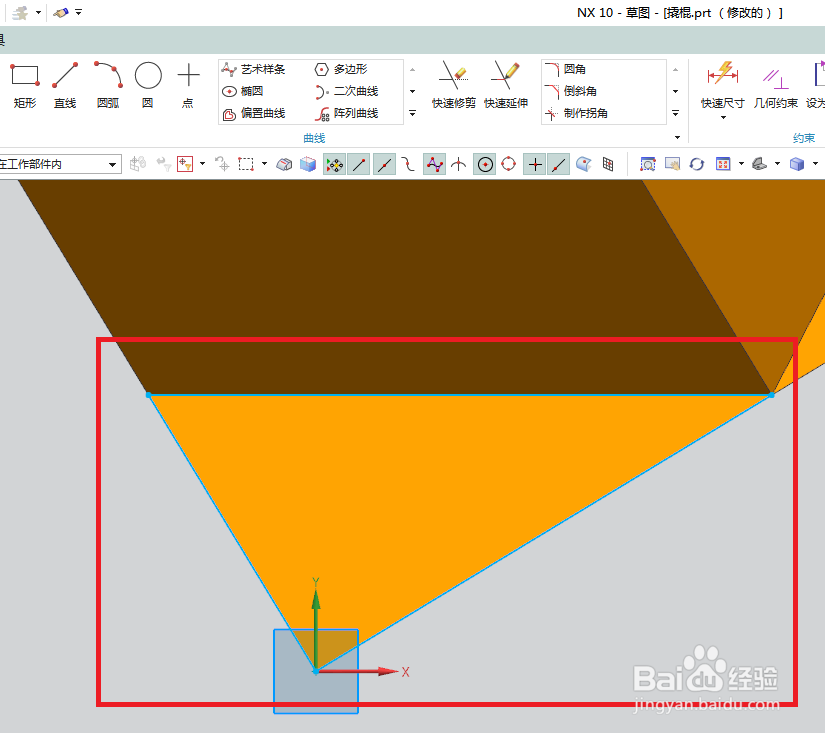

6、如下图所示，

1、点击工具栏中的拉伸图标，激活拉伸命令，

2、点击实体平面，直接进入草图，

3、进入草图，激活投影曲线命令，投影一个封闭的三角形，

4、点击完成，退出草图。

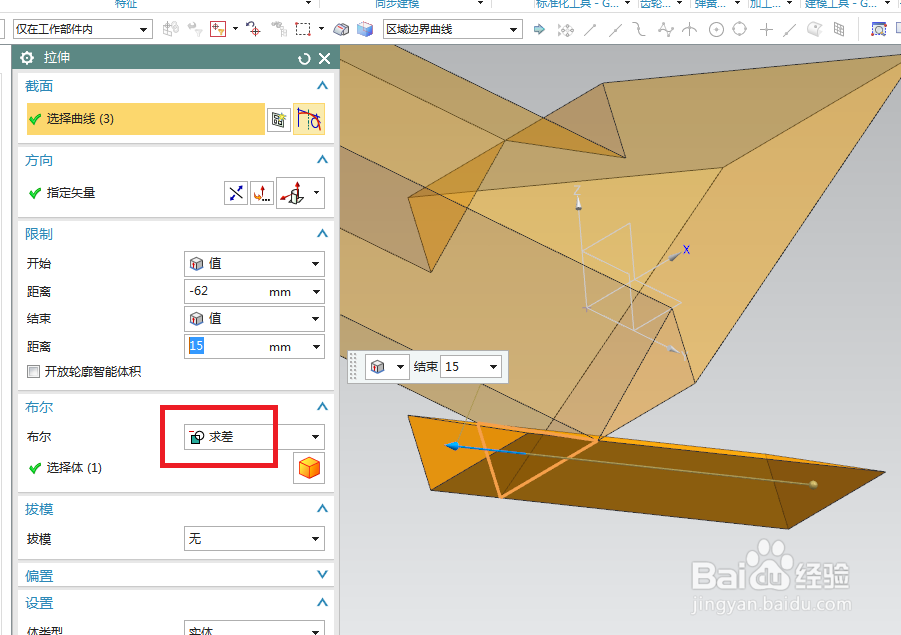

7、如下图所示，

设置拉伸距离，要完全将实体切除掉，不能有残留，

布尔求差，

点击确定。

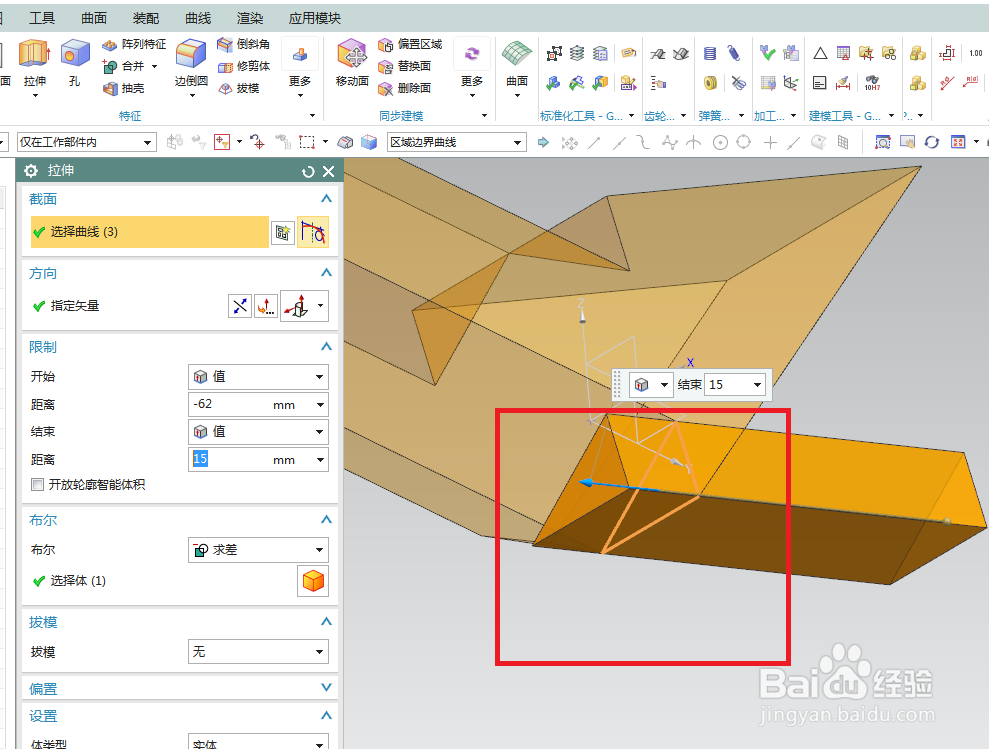

8、如下图所示，

重复第6、第7步操作，

切除另一边多出的部分。

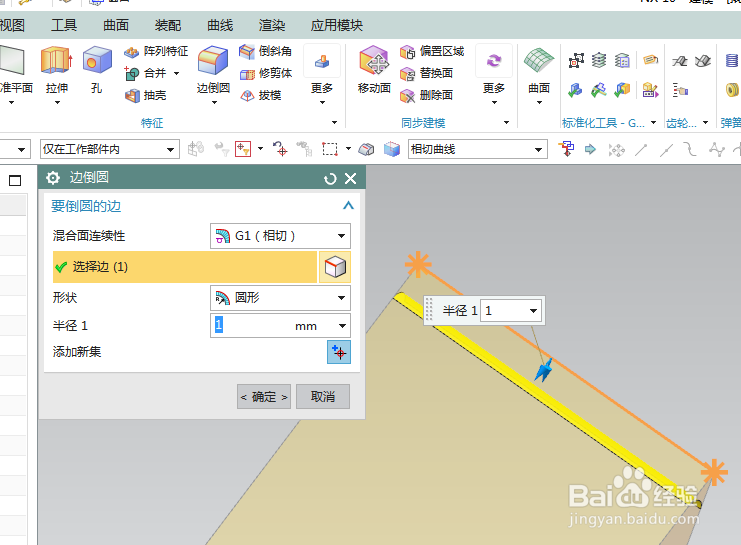

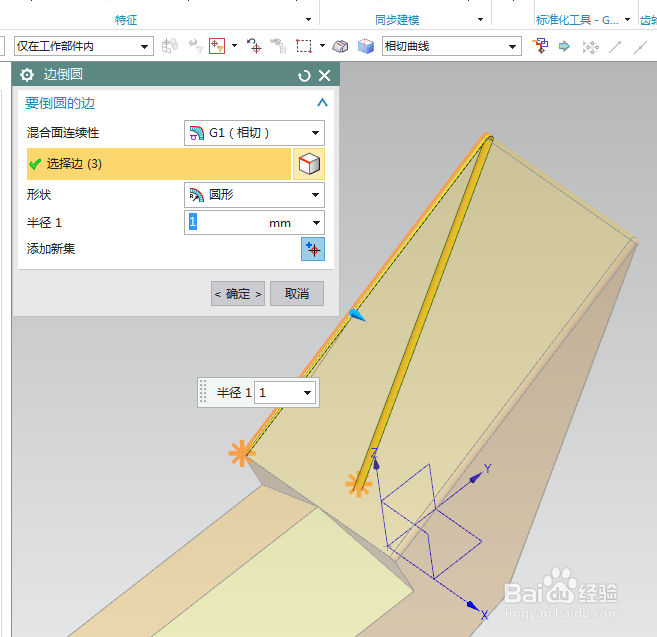

9、从这一步开始边倒圆。

————

如下图所示，

一个边倒圆操作，

半径R1。

10、如下图所示，

这里有两个边倒圆R1的操作。

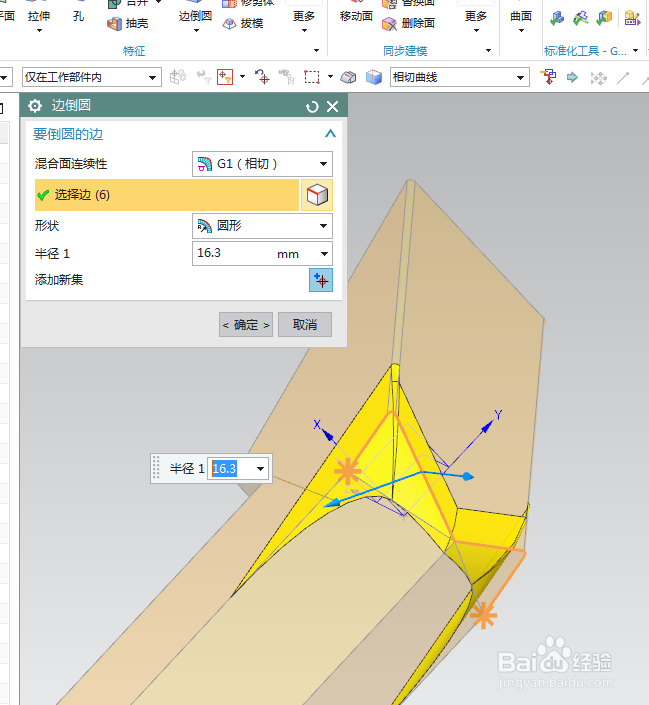

11、如下图所示，

这里进行边倒圆R16.3的操作。

说明一下，当半径太大时会有冲突，无法创建成功。

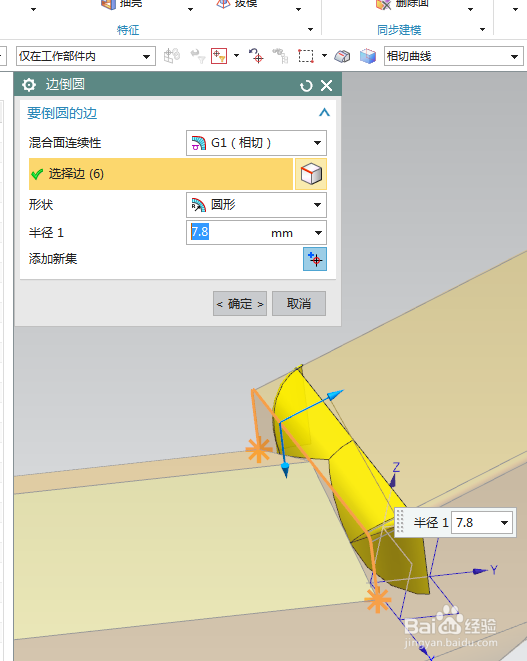

12、如下图所示，

继续边倒圆，

这里R7.8。

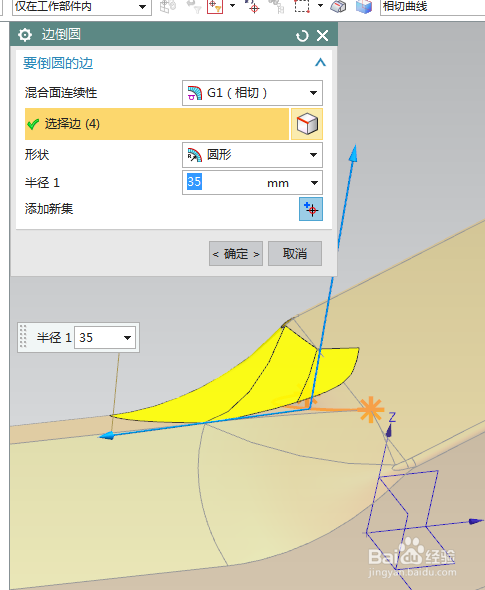

13、如下图所示，

这里又是两个边倒圆，

R35.0。

————

至此，

边倒圆操作告一段落，

记得，最好是按照笔者的顺序进行边倒圆，否则有可能边倒圆失败，或者最好的样子与笔者的不同。

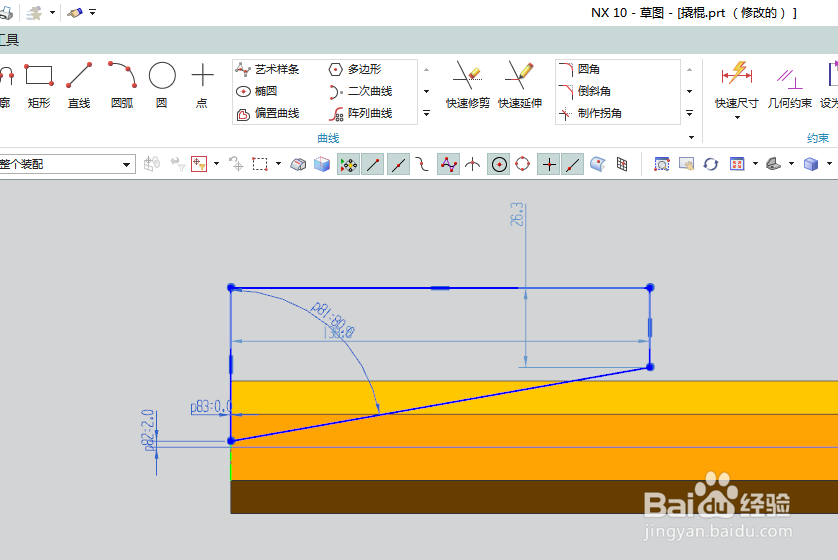

14、如下图所示，

1、点击工具栏中的旋转图标，激活旋转命令，

2、点击基准坐标系中的YZ平面，直接进入草图，

3、激活轮廓命令，画一个封闭的直角梯形，

4、激活快速尺寸命令，标注两个关键尺寸2.0、80°，

5、拖动鼠标，修改梯形的长度，

6、点击完成，退出草图。

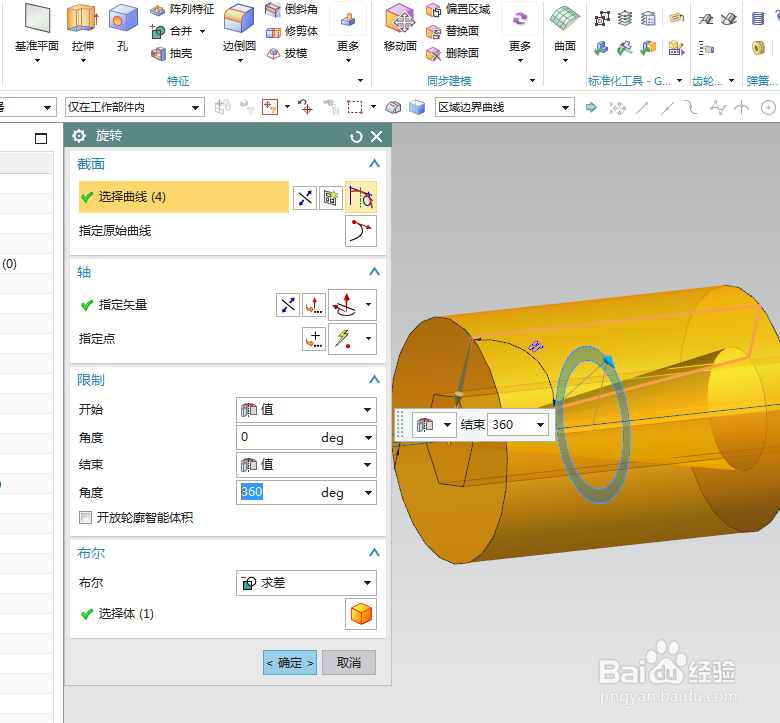

15、如下图所示，

退出草图，回到旋转对话框，

选择旋转轴为Y轴，

布尔求差，

点击确定。

16、如下图所示，

又一次开始一系列的边倒圆操作了，

这里主要是对六棱柱的六条边线进行边倒圆操作，

因为可能有干涉，

所以每一条边单独进行边倒圆操作，R2。

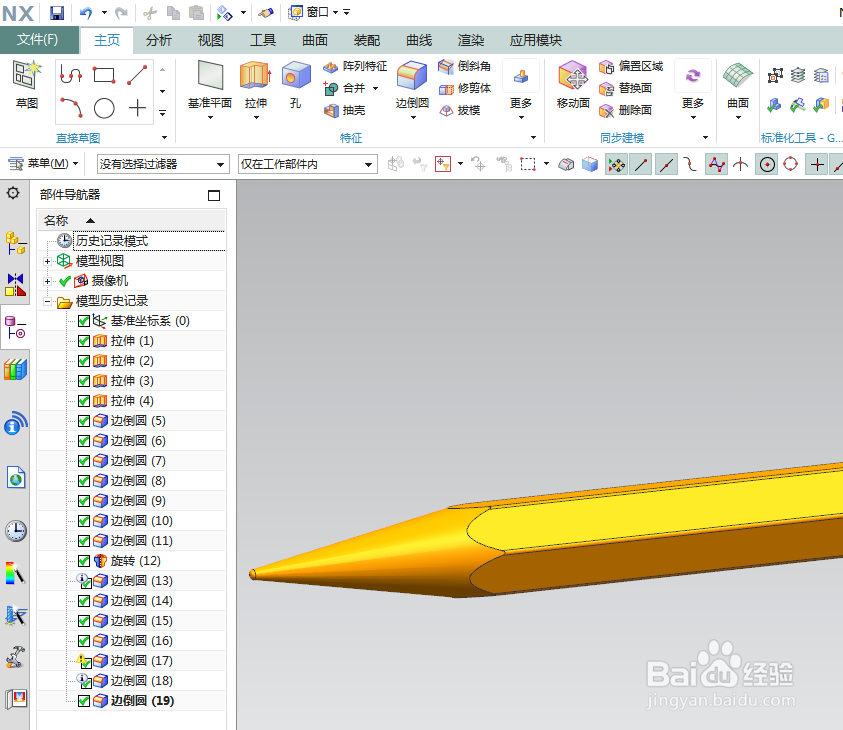

17、如下图所示，

1、设计树中隐藏基准坐标系，

2、将显示改成着色。

18、如下图所示，

进行渲染——真实着色——选择实体——对象材料——钢。

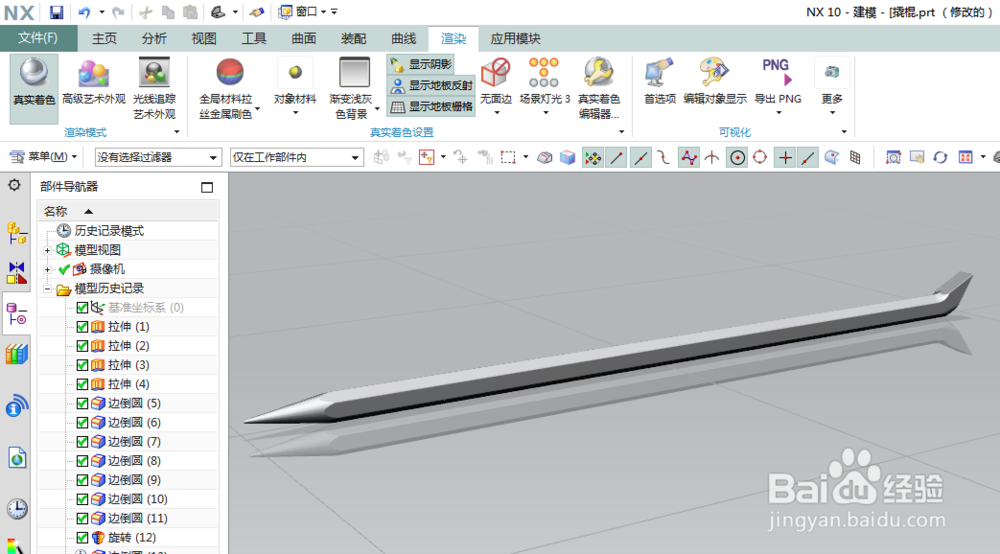

最后的效果如下图所示，一个撬棍模型渲染完成了。
