全自动三辊闸如何安装，控制板怎么接线

1、准备好安装的设备工具（锤钻、膨胀螺丝、活动板手、内六角板手一套、螺丝刀、电工胶、剪线嵌）并根椐装箱清单清点配件并管理好；

2、通道数量组成、通道宽度、工作方式，然后在确定的安装位置进行整体规划，准备开始安装；

3、整好安装设备的地基基面后，把设备按顺序排列

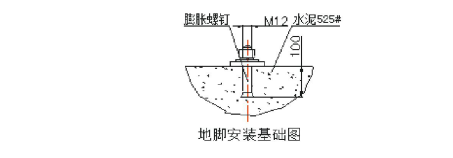

4、打开门盖在闸机底部标记好膨胀螺栓安装孔，锤钻钻好孔，并预埋M12的膨胀螺

5、确定通道走线，挖开线管槽，放入管径大小合适的PVC的线管，每一个通道将AC200V电源线RVV3*1.5mm和门禁网线一根，分别用PVC线管穿好，可参考提供的图纸进行布线

6、将各机箱分别搬到相应的安装位，先逐个对准地脚膨胀地栓位置，再次检查无误后，再进行下步工作

7、选其中一台设备作为参考基准（最好选中间一台作为参考基准），将机座螺栓孔对准相应的地脚螺栓，并先预紧螺母

8、栓查每个通道闸杆对齐，预紧螺母，待全部通道均完成调试和功能测试后再拧紧螺母。

1、检查接线：电源线是否连接正确，确认无误后方可上电；

2、功能调试：上电后闸机自检闸杆转动，此过程为闸机自检，勿站在通道中，未刷卡推杆会自动复位；

3、门禁继电器开锁时间需设置为0秒或1秒，当刷有效卡时指示灯变成绿色箭头，如果指示灯指示方向不正确或者进入通道闸杆立即关闭并报警，SW1 Gnd,SW2 Gnd接线对调即可。

4、仔细检查测试确保开关门无异常，指示灯指示正确，能正常后再投入使用

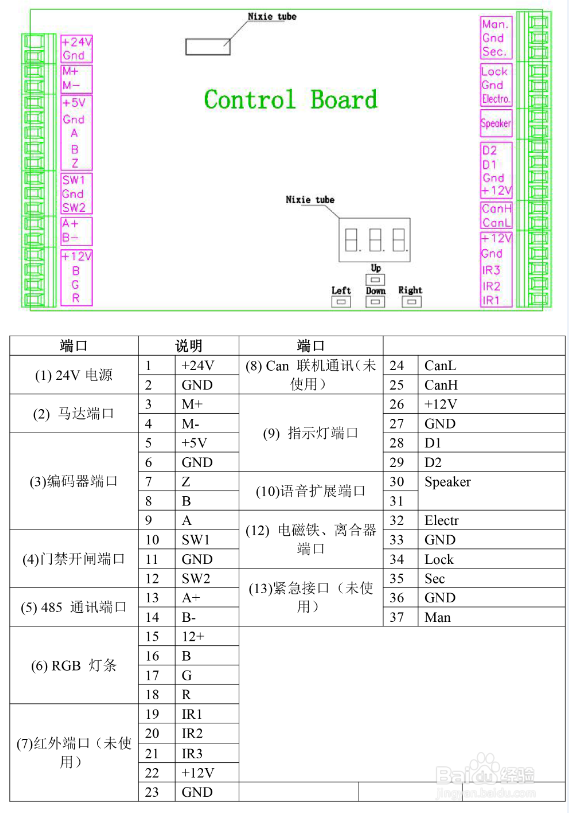

1、控制板各接线端子说明

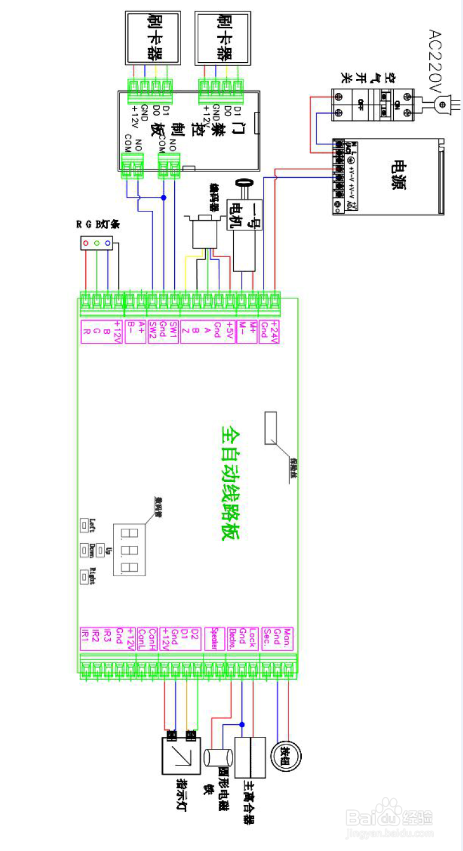

2、接线图

1、闸机需要有专人定期维护，并有日常清洁保养，以确保设备长期稳定工作，延长设备使用寿命。

维护保养方法：

清洁卫生：检查闸机外壳和读卡面板是否干净，将灰尘和其它脏物清除

除锈润滑：检查闸杆活动情况，如有锈蚀部分，用沙纸除锈并上防锈油

2、定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。

电路板清洁：切断电源，将电路板上的灰尘扫除干净

3、线路检查：查看各连接路线，如有松动脱落，请加固

机芯运行是否顺畅
