PLC如何程序选择执行

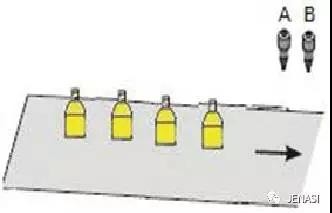

1、【工作图】

2、【动作要求】

灌装A液或B液，经开关选定灌料。

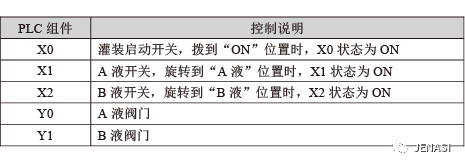

3、【组件说明】

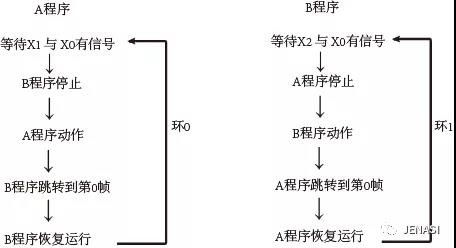

4、【控制流程图】

时序动作：

5、【控制程序】

时序逻辑实现方法：

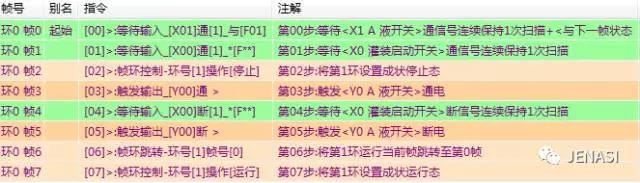

时序环0实现A程序：

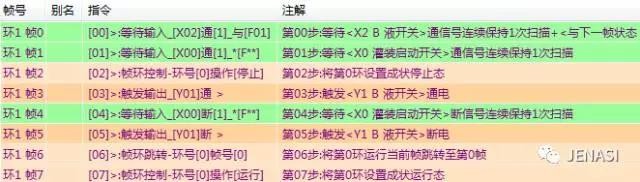

6、时序环1实现B程序：

7、程序说明：

1、0环与1环分别实现A程序与B程序。

2、当0环初始条件满足，首先将1环动作暂停，运行完0环动作，可以重新选择程序运行，所以需要恢复1环运行，第二次选择程序运行。

3.当1环初始条件满足，首先将0环动作暂停，运行完1环动作，可以重新选择程序运行，所以需要恢复0环运行，第二次选择程序运行。
