剖切符号怎么画

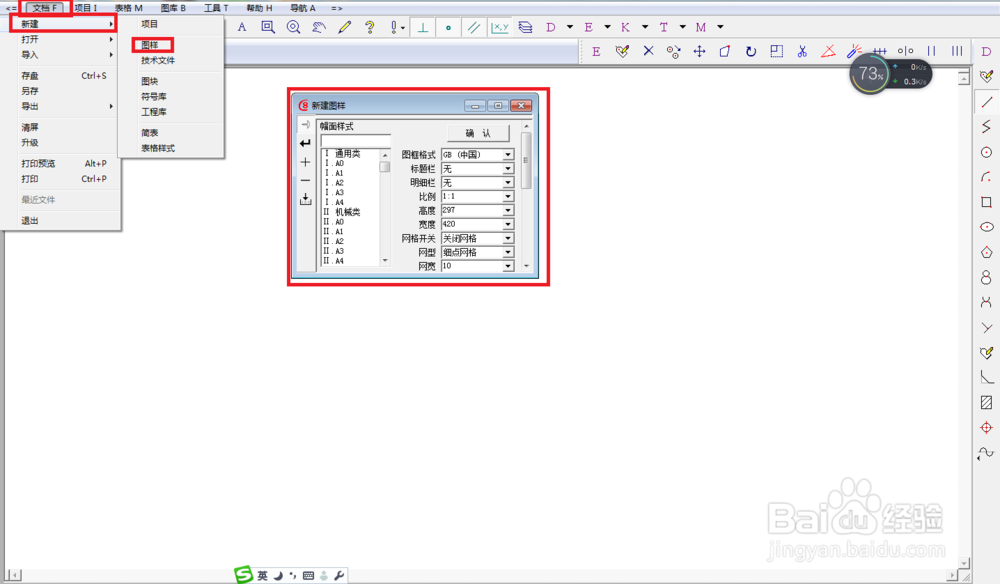

1、首先通过软件管家去搜索下载安装CCAD免费版——点击新建——图样——打开新建图样对话框。

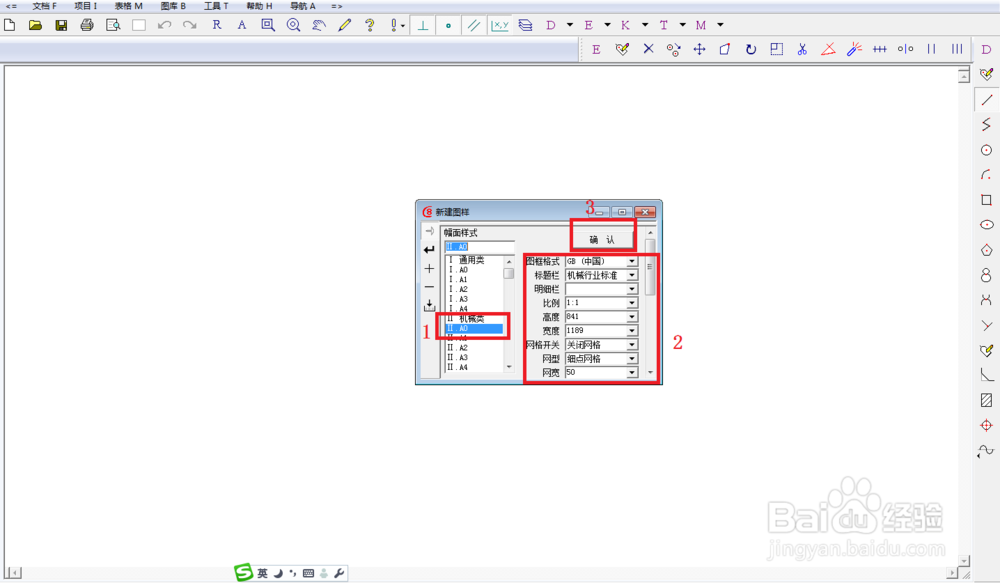

2、第二，在新建图样对话框那里有很多幅面样式可以选择，如通用类、机械类、电气类等——选择了左边的样式之后，再点击右边的图框格式、标题栏、明细栏、比例等进行选择设置——点击确定就添加了

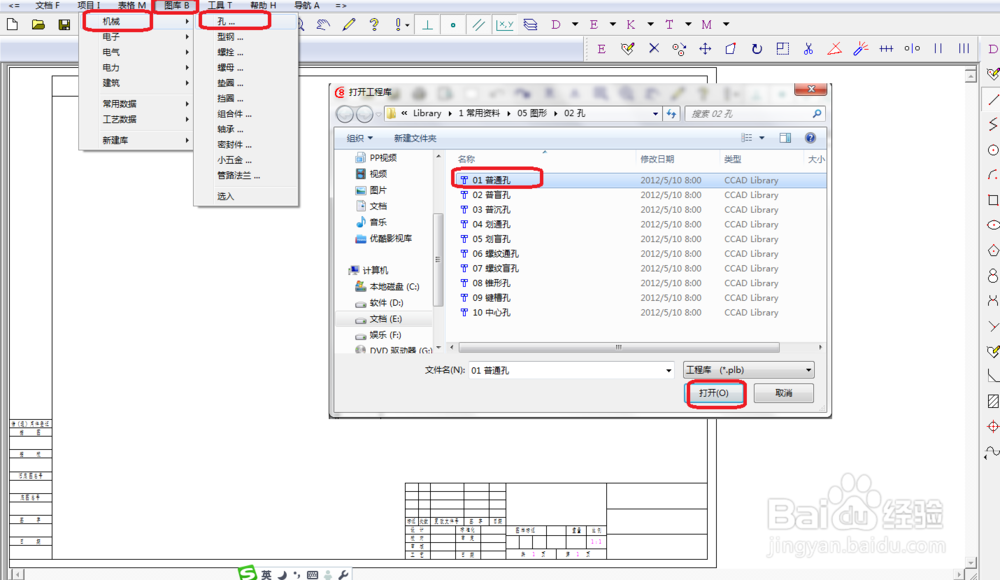

3、第三，如果选择了机械类的幅面样式，那么可以插入一些机械类的剖切图片，点击图库——然后选择机嘴淹磬慈械（如果是其它类也可以选择相应的类别）——然后选择孔或者其它的机械图库——选择要插入的机械孔——点击打开

4、第四，接下来选择设置机械孔的直径——长度——中心线（中心线就是选择无或有）——再设置剖切效果主视、左视和俯视——然后点击右下角的箭头图标确认——接着就可以在编辑页面点击插入机械孔了。

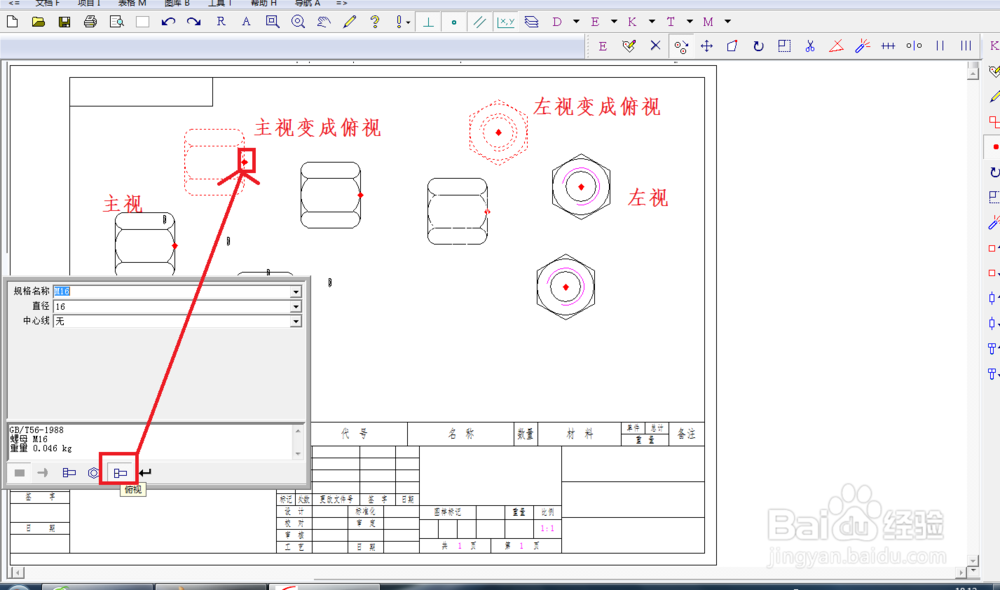

5、第五，在插入的剖切图中主视和左视就可以选择图库的图形后直接插入，但是俯视图需要先画出主视图或左视图——然后点击俯视——接着对着左视图或主视图中红点那里点击一下就变成俯视图了。

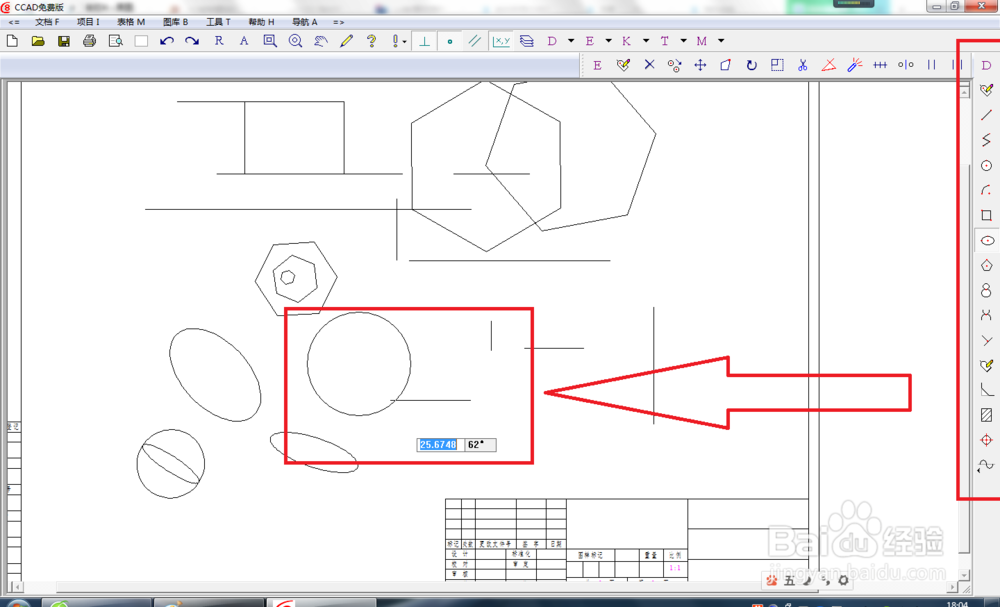

6、第六，如果想自己绘制剖切图，可以点击右侧的绘图菜单D中的形状——这时会有角度和度数的显示，用鼠标移动角度去改变，再点击一下鼠标就可以画出相应角度的形状了。
