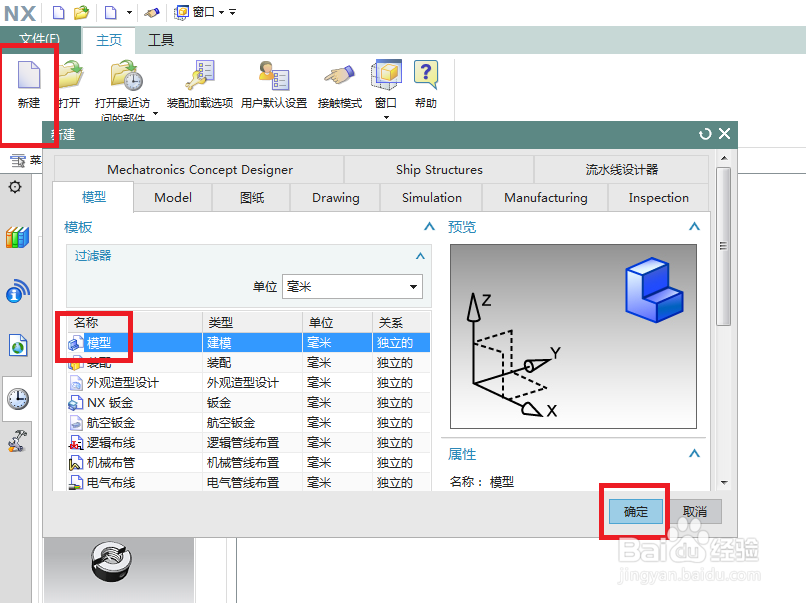

UG10.0如何建模GB/T923M24盖形螺母？

1、如下图所示，

打开UG10.0软件，

新建——模型——确定，三步骤新建模型文件。

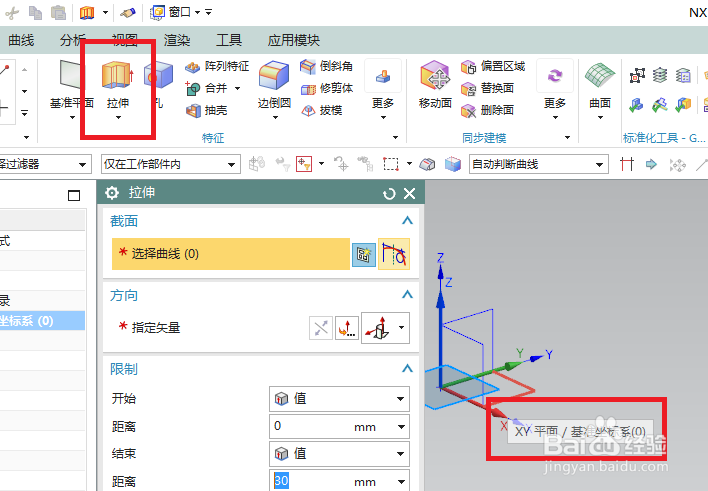

2、如下图所示，

工具栏中点击拉伸图标，

基准坐标系中点击XY平面。

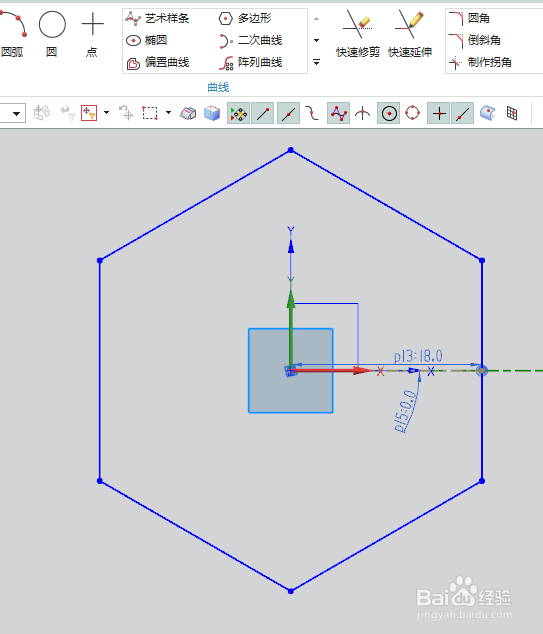

3、如下图所示，

工具栏中点击多边形图标，

设置好正六边形，

点击坐标原点为圆心放置正六边形，

点击 完成 并退出草图。

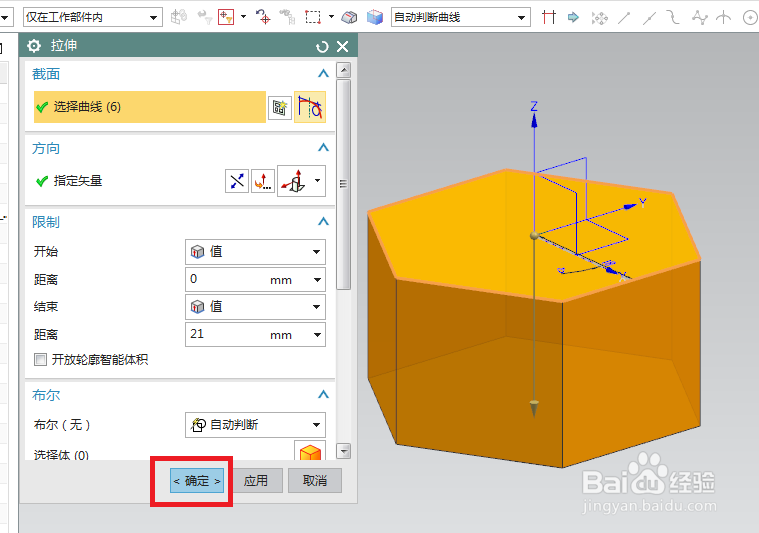

4、如下图所示，

回到拉伸对话框，

设置拉伸高度21，

点击确定。

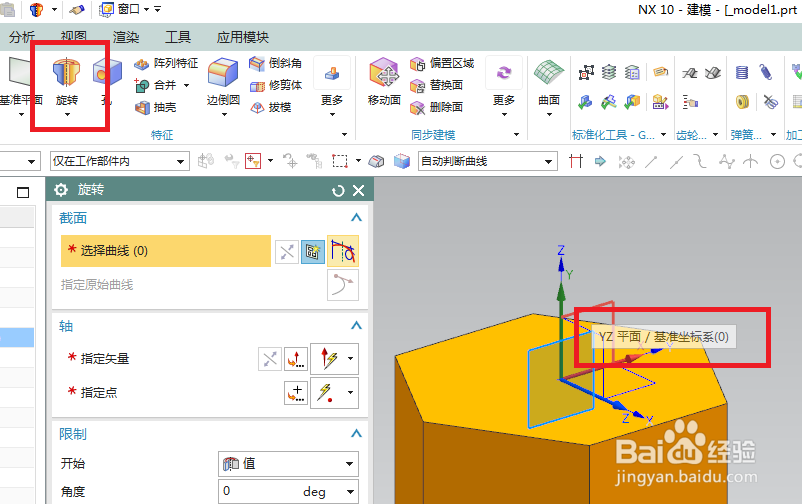

5、如下图所示，

工具栏中点击旋转图标，激活旋转命令，

基准坐标系中点击YZ平面直接进入到草图界面。

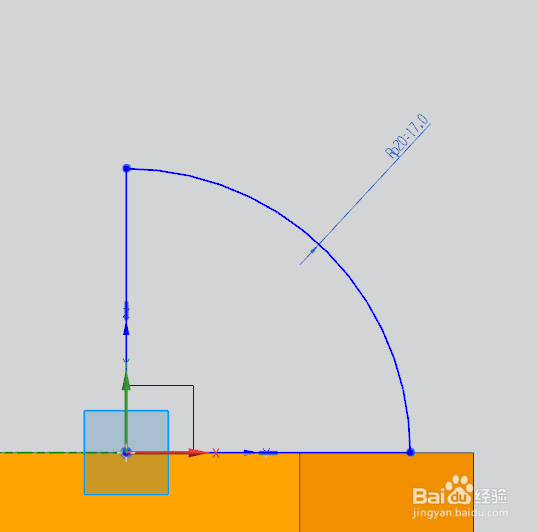

6、如下图所示，

激活圆命令，以坐标原点为圆心画圆，

双击修改圆的直径为ø17，

激活直线命令，以坐标原点为起点分别画一横一竖两条线段，

点击 完成 退出草图。

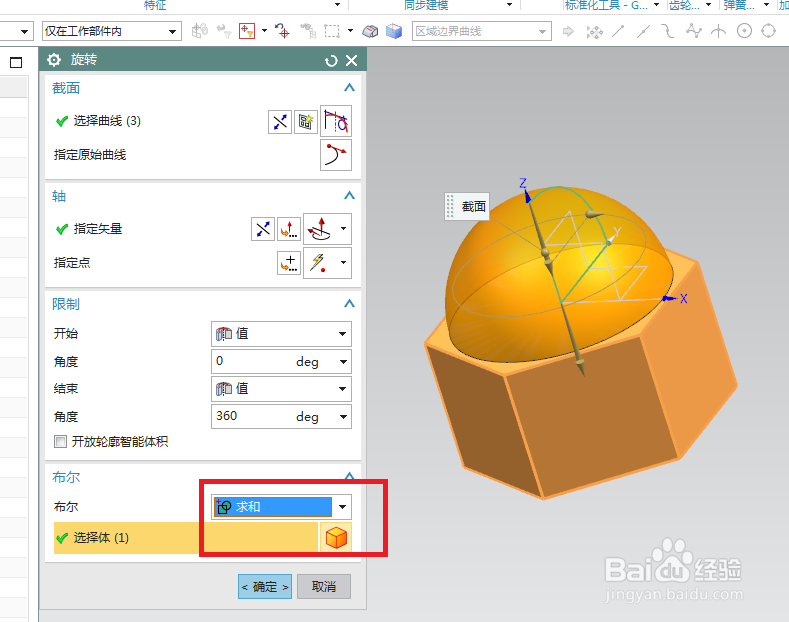

7、如下图所示，

回到旋转对话框，

轴一栏选择Z轴，

布尔一栏选择求和，

最后就是点击确定了。

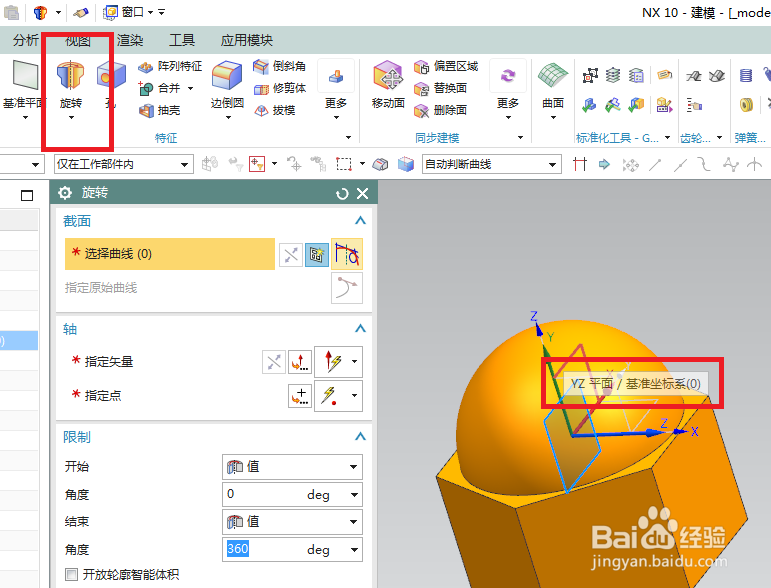

8、如下图所示，

工具栏中继续点击 旋转 图标，

在旋转对话框出现之后，点击基准坐标系中的YZ平面直接进入到草图环境。

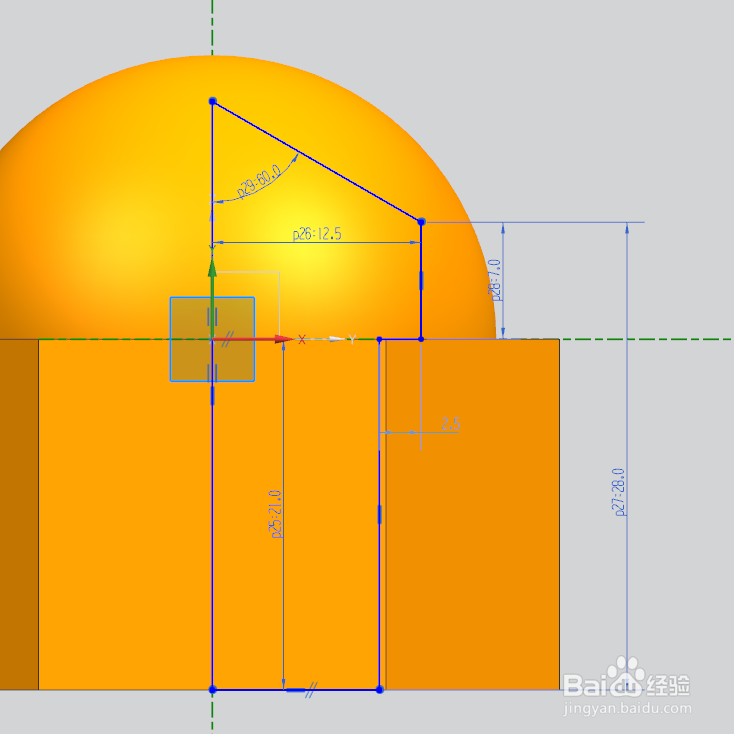

9、如下图所示，

按照下图尺寸画草图，图形必须封闭，

这些尺寸都是查询紧固件手册得到的标准尺寸，所以最好别瞎改，

画好图形，标注好尺寸，就点击 完成 ，退出草图。

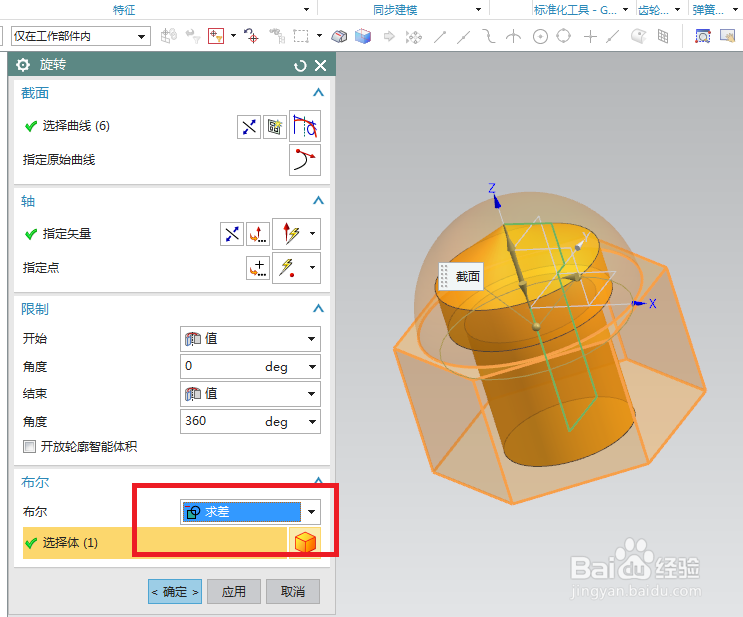

10、如下图所示，

回到旋转对话框，

轴依然是选择Z轴，

布尔一栏这里就要选择求差了，

点击确定。

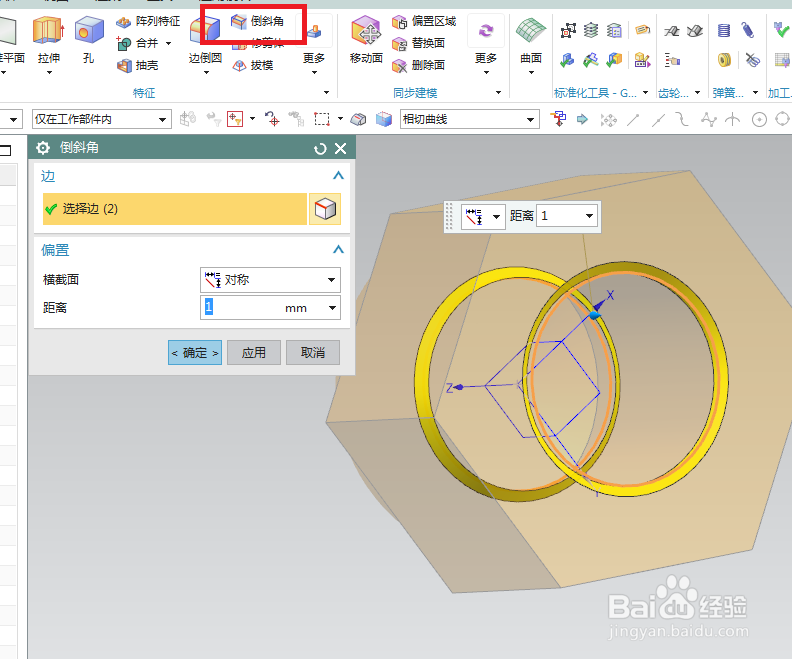

11、如下图所示，

进行倒斜角操作。

1、点击工具栏中的倒斜角图标，激活该命令，

2、点击实体中的内圆孔的两头边线，

3、距离为1，

4、点击确定。

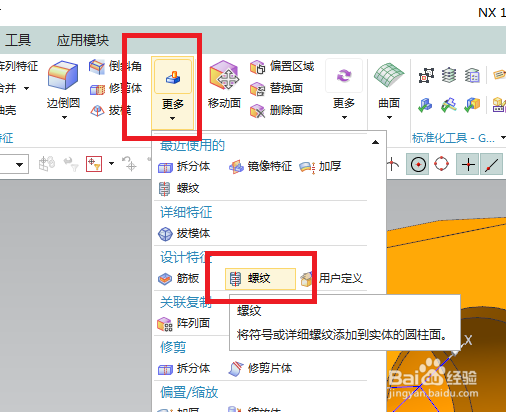

12、如下图所示，

更多——螺纹，

激活螺纹命令。

13、如下图所示，

设置螺纹参数。

以前笔者在这一步都是一笔带过，没怎么细说，因为只要内孔没选错，软件自动算出的螺纹就不会有错，

但是现在的情况是：内孔没错，软件自动算出的螺纹是M22x1.5，而笔者要的螺纹是M24x3，这就尴尬了，如果不看一眼的话就会漏掉这个错误，所以这里需要我们手动修改一下螺纹大径和螺距，

最后才点击“确定”。

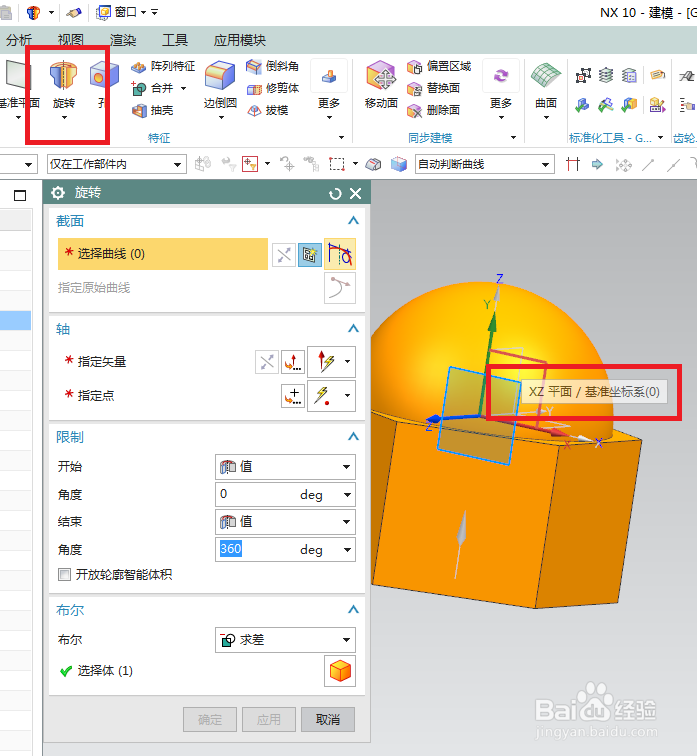

14、如下图所示，

工具栏中又一次点击旋转图标，

基准坐标系中又一次点击XZ平面。

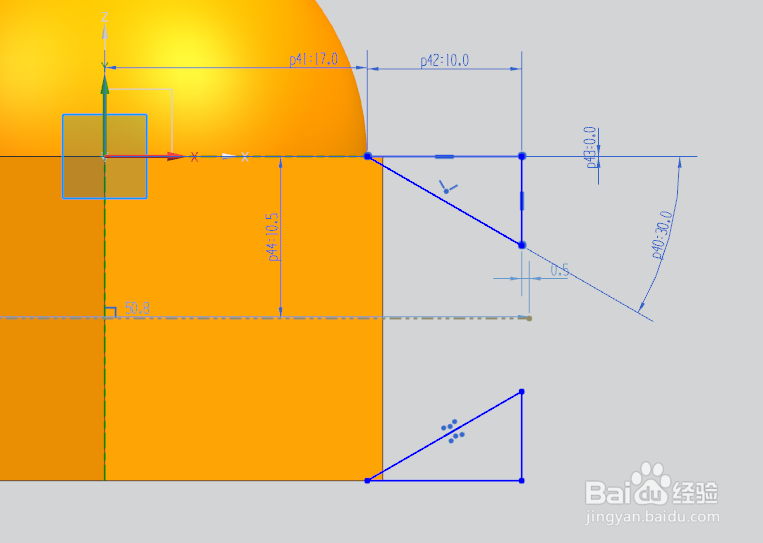

15、如下图所示，

进入到草图之后，

激活直线命令画一个封闭的三角形，

按照下图标注尺寸，关键尺寸是17、30°，不关键尺寸是10（这个尺寸只要够大，超过实体六角对角就行），

然后可以激活直线命令画一条直线，标注距离横轴10.5，将其转换为参考线，

然后就可以激活 镜像 命令，将画好的三角形镜像，

然后就可以 完成 了。

16、如下图所示，

又回到旋转对话框，

轴一栏点击Z轴，

布尔一栏依旧是求差。

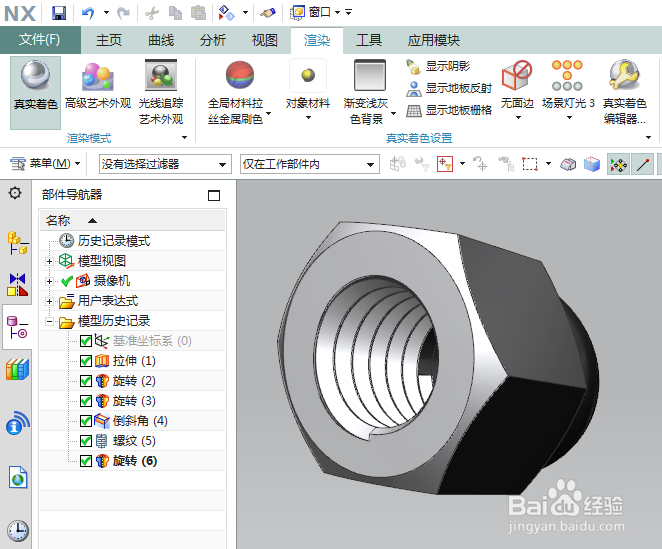

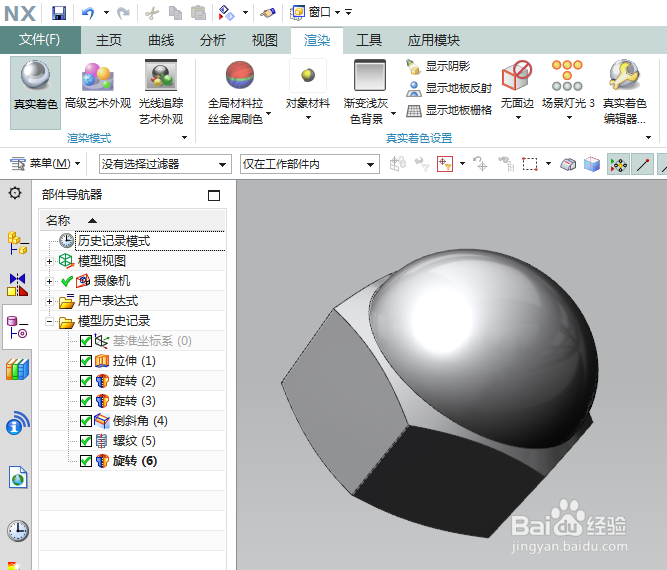

17、完成以上所有操作，

GB/T923M24盖形螺母建模就已经完成，

现在将不必要的基准坐标系给隐藏起来，

并通过真实着色进行渲染，

就如下两幅图所示。
