SolidWorks常见的角度配合

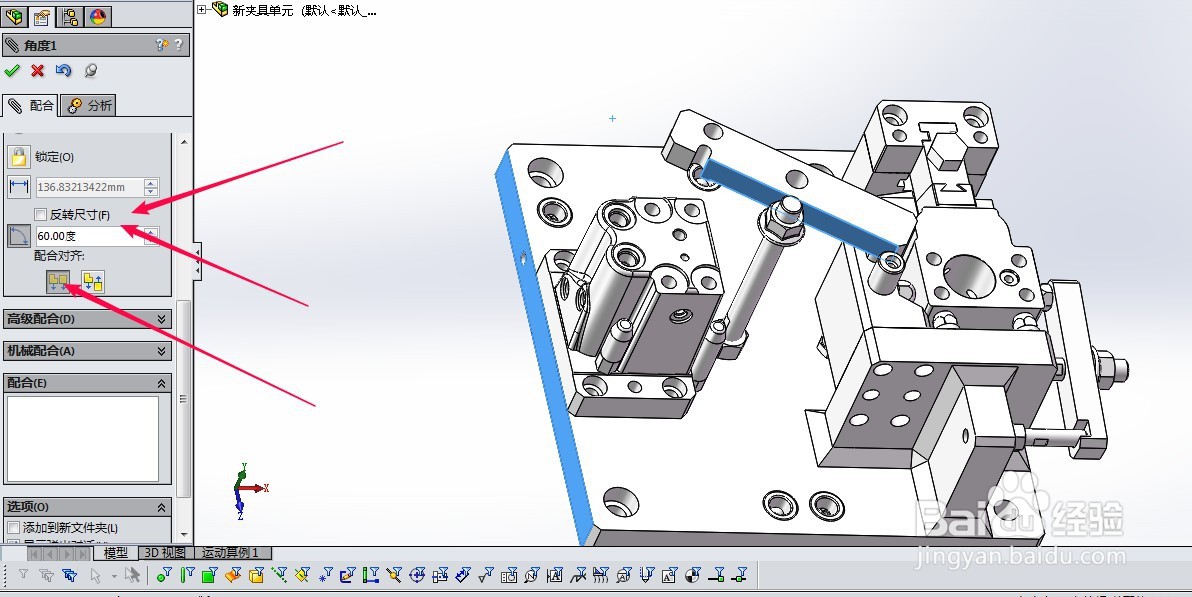

1、您必须在配合PropertyManager 的角度框中键入角度值。默认值为所选实体之间的当前角度。您可以将不同的角度配合尺寸应用于不同的配置

2、参考实体有助于在打开装配体、拖动角度配合尺寸或切换配置时防止角度配合意外翻转

3、参考实体定义角度配合的旋转轴。 没有参考实体，角度配合有两个可能的解决方案，这可能会导致意外翻转，或不希望的配合行为通过添加参考实体，可以提高角度配合的可预测性。 只要不更改任何其他配合，角度将保持不变

4、选择参考实体的最佳方法是使用自动填充参考实体。 SOLIDWORKS 软件会自动搜索和选择被约束为与两个角度配合实体垂直的参考实体，为角度配杌丰居瘁合添加参考实体时，您可使用尺寸选择器来选择配合尺寸的位置。 配合 PropertyManager 会基于您的选择自动更新翻转尺寸和配合对齐
