PDF图形如何转换为CAD可编辑的图形线条

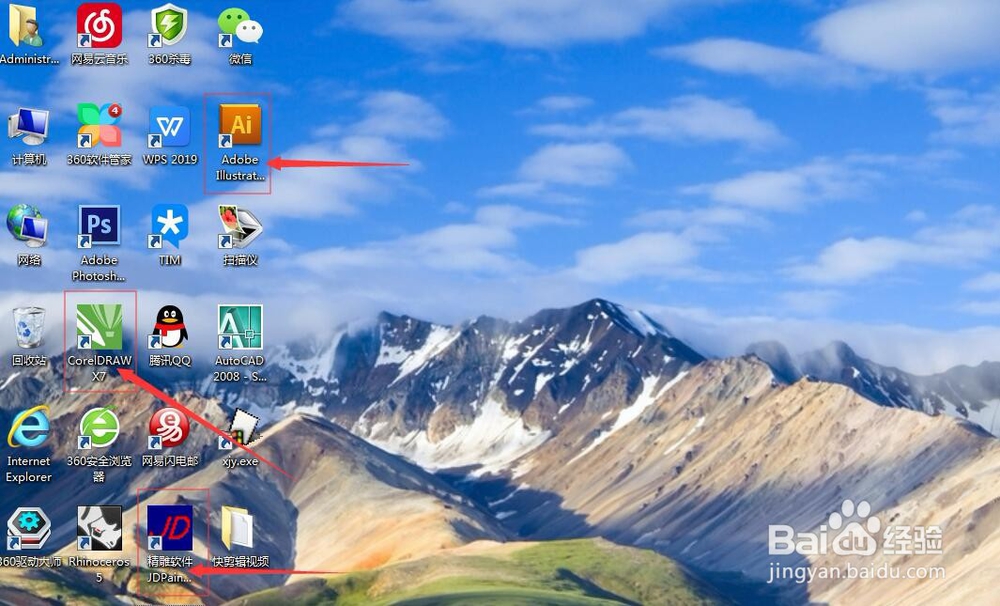

1、此方法我们需要用到的几个图形软件：    Adobe Illustrator软件，     coreldraw软件，     精雕软件。

   Adobe Illustrator软件  与  coreldraw软件  在这里的功用是类似的，  我在这以 “Adobe Illustrator软件” 为例来示范。

2、打开Adobe Illustrator软件（下面用“AI”表示），     然后可以用AI直接打开PDF格式的图形文件。

    第一步：我们要先释放图形的蒙板，要不在转换时会有的线条不显示。

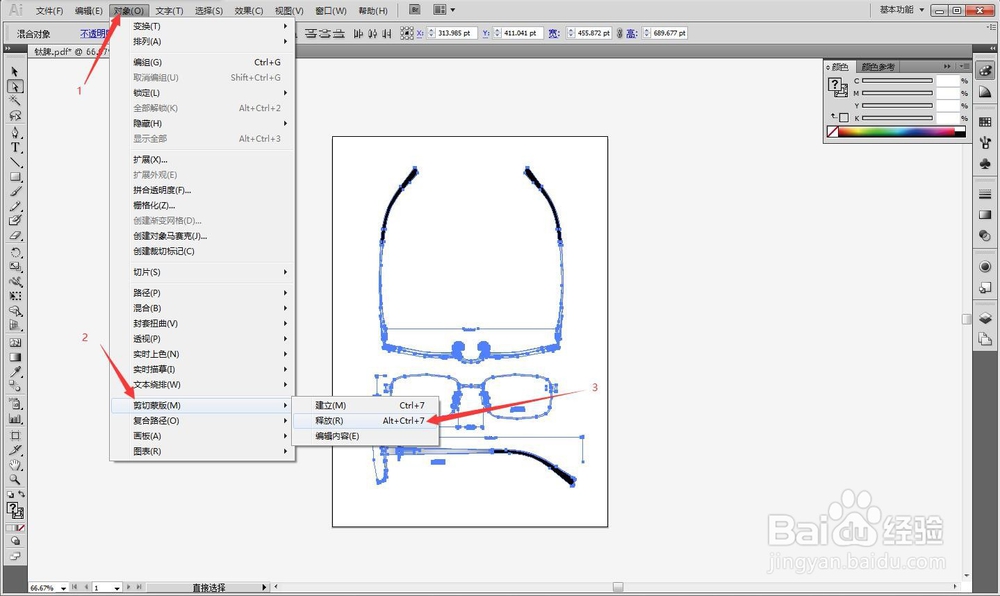

     方 法：对象-->剪切蒙板--->释放。    释放后我们把图形中插入的图片什么的直接选择删除，但是不要把图形线条删除了。

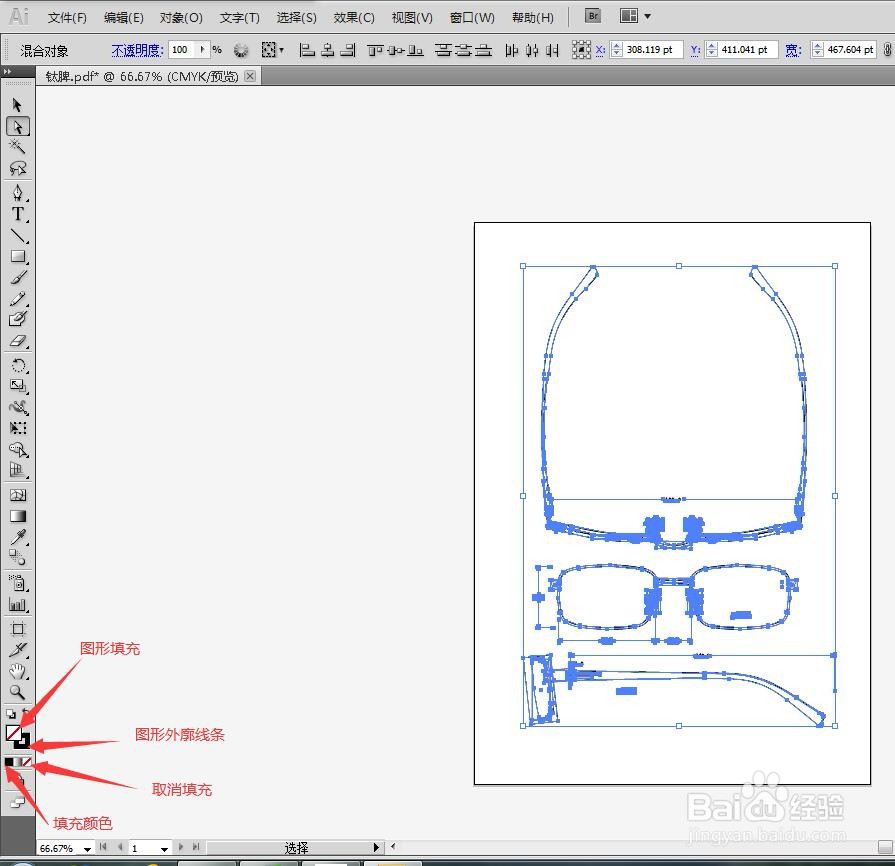

3、  第二步：选择整个图形，取消图形内的填充（先点选“图形填充”方框，然 后选择“取消填充”），选择边框线条填充黑色（先点先“图形外廓线条”，然后选择“填充黑色”）。

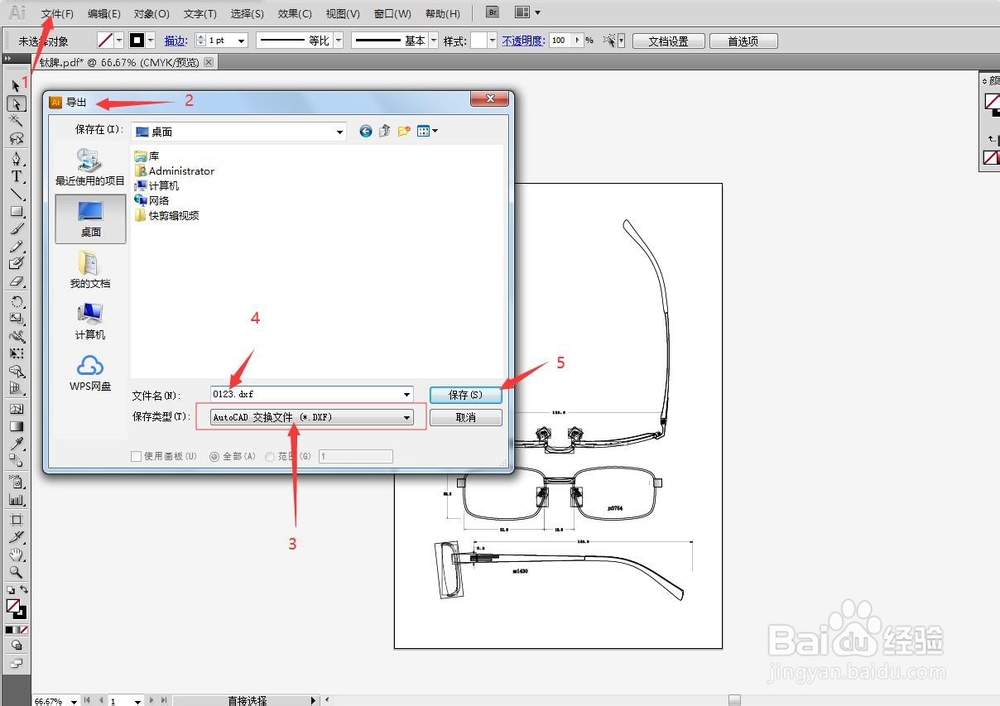

4、 第三步： 线条处理好后，选择“文件”--->"导出"--->“文件类型”（要选择DXF格式）--->文件名可以随便填一个--->"保存"。

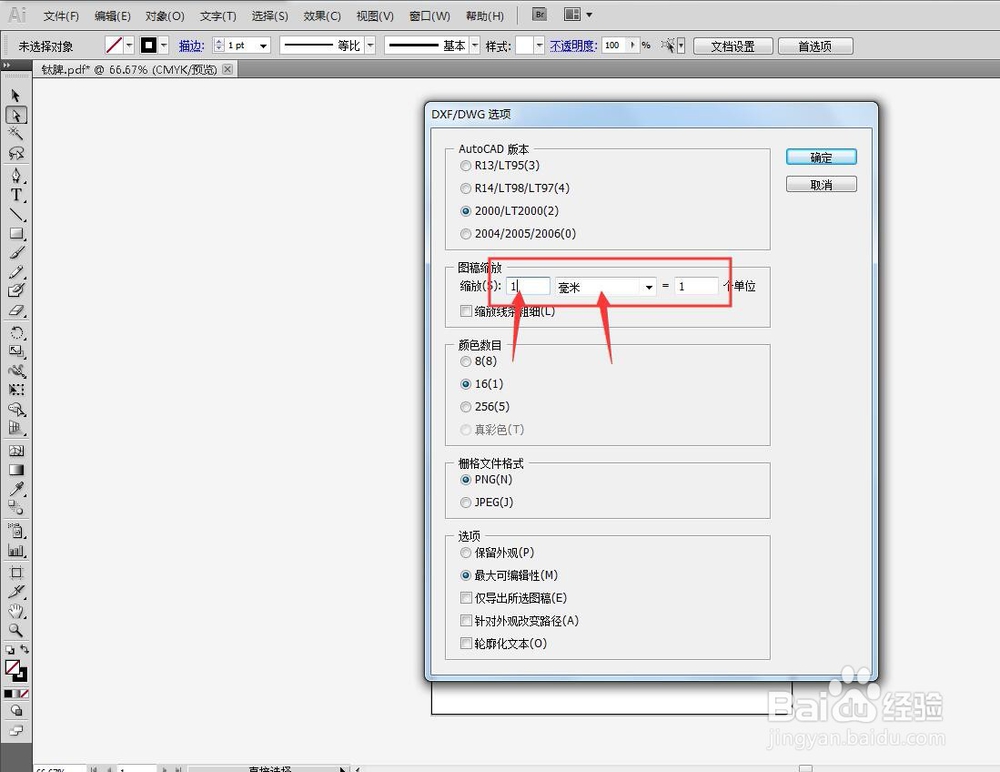

   “保存”后出现的图框中有个设置非常重要，“图稿缩放”一栏中，单位选择“毫米”，要设置为“1毫米=1单位”。其他设置默认就可以，点击“确定”完成图形导出。

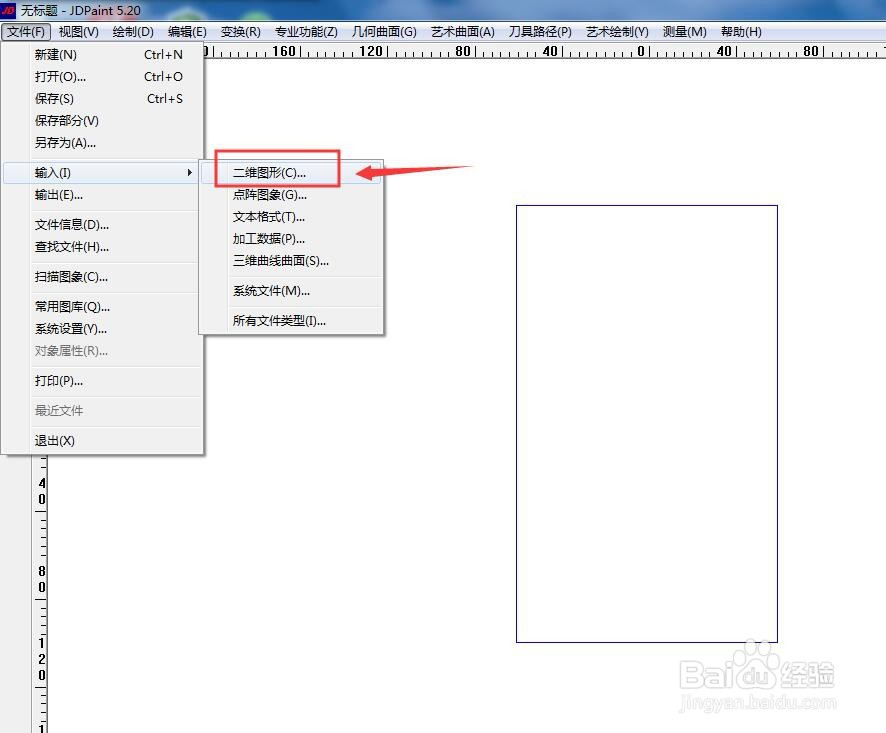

5、可以把AI关掉，然后打开“精雕软件”，点“文件”-->"输入"-->"二维图形"。

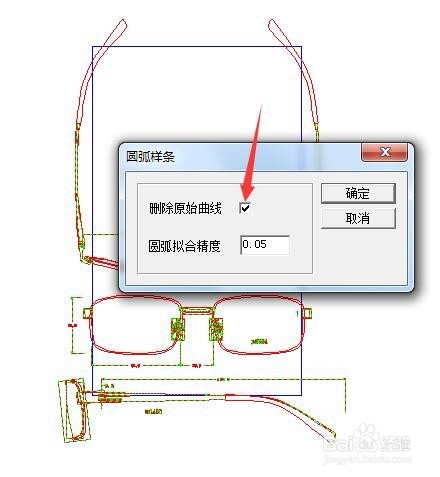

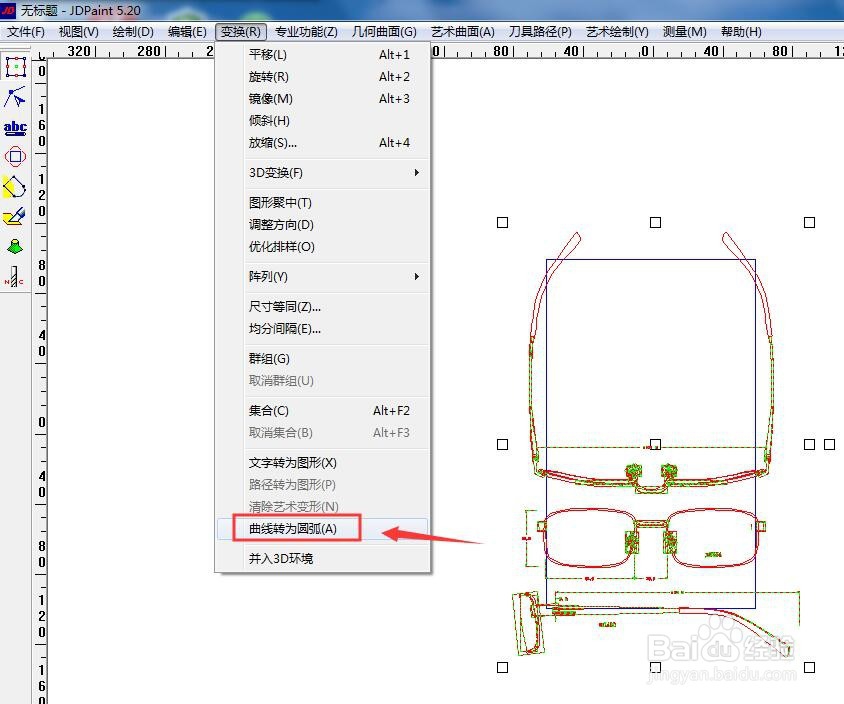

6、    框选所有图形，选择”变换“--->"曲线转换圆弧"，特别留意的是，”删除原始曲线“边上的方框要打上”√“。

    图形线条转换好了以后，我们选择 ”文件“--->"输出"，输出的文件格式选择 "dxf"，方便在CAD中打开。 我们也可以输出为其他格式，这个看自己的需要了。

 至此，我们已经把图形转换完成了，用CAD打开图形文件就可以进行编辑了。
