分享一下互感器多功能测试仪的PT伏安特性测量法

1、伏安特性测试，是对于电压互感器的保护级绕组进行测量，得出电压电流的曲线。

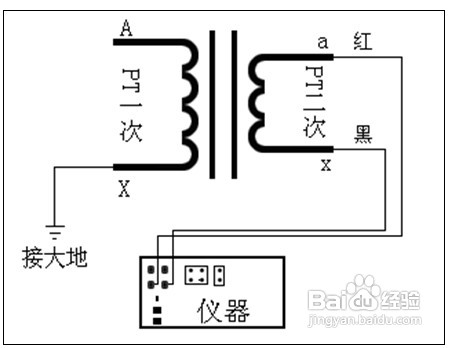

伏安特性测量接线如下：

2、

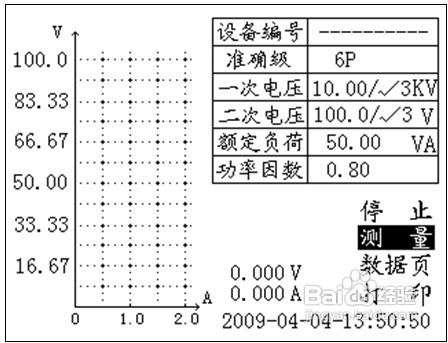

3、主测试界面选项中，按“↑”、“↓”键，移动光标到“PT伏安特性测量”选项上，进入伏安特性测量：

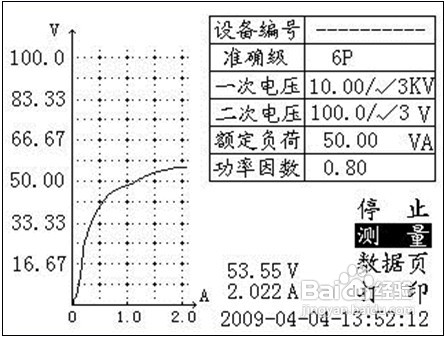

4、按“↑”、“↓”键，移动光标到“测量”，进入伏安特性测量：

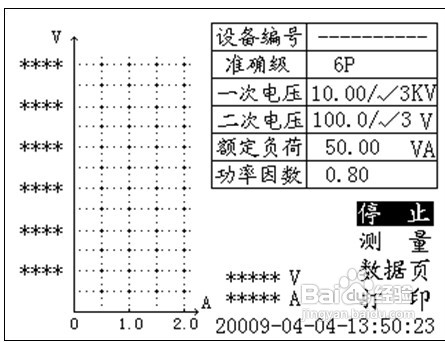

5、中途停止测试，则按“↑”键，移到“停止”仪器自动停止。

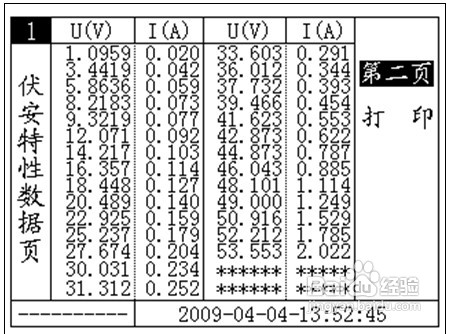

6、测量完成之后，进入“数据页”，可查询仪器自动调压的电压电流采样点，共二页60组的电压电流数据。

7、测量完成之后，如需重复测量，请再次按“确定”测量。

再次测量，页面将进行数据清除，显示初始界面。

判断该电流互感器保护绕组是否合格，从该“伏安曲线图”以及“伏安特性数据页”，可得出结论

1、测量之前，请确保过流保护器处于拨于“ON”状态！

2、测量之前，请确保电压互感器的高压尾与大地良好接触！

3、测量之前，请确保操作人员与被试电压互感器于安全距离以外！
