气缸已经选好那电磁阀如何选型

自动化行业标准用法，以SMC为例:

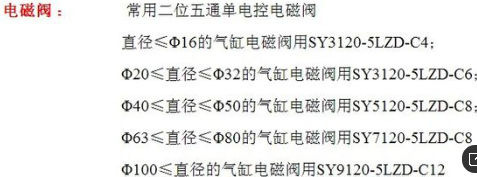

单作用气缸，选用两位三通电磁阀。双作用气缸，一般选用两位五通阀。双作用气缸，特殊用法：

三位五通中泄阀，中位气缸可以随意拉动，方便调试；三位五通中压阀，中位活塞两边均有气压，可实现气缸多位置停止；三位五通中封阀，中位阀体五口全关闭，用于垂直方向气缸，断电断气气缸不会立马掉下来。

扩展资料：

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；

断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

参考资料来源：百度百科-电磁阀
