UG如何建模公称直径30的A型螺钉紧固轴端挡圈？

1、如下图所示，

打开UG10.0软件，

点击新建，

点击模型，

点击确定，

三步完成新的空白模型文件的创建。

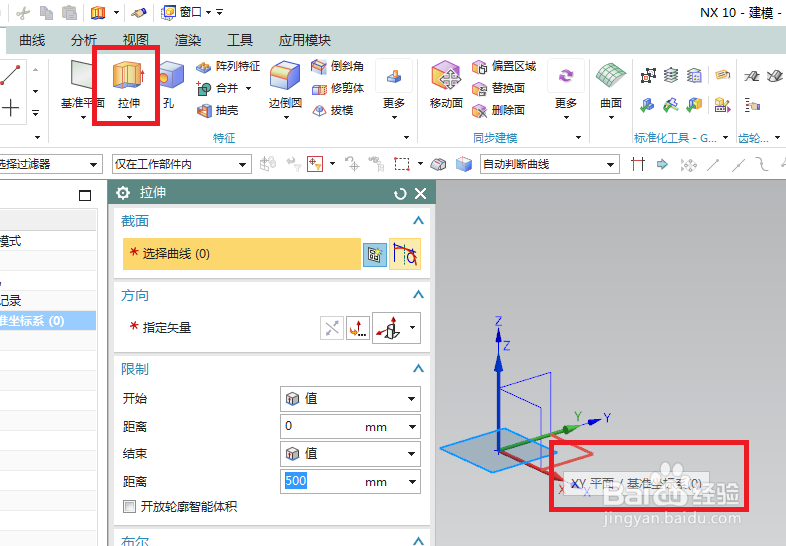

2、如下图所示，

点击工具栏中的拉伸图标，激活拉伸命令，

然后点击基准坐标系中的XY平面，

然后就直接进入到草图环境。

3、如下图所示，

进入到草图中，

首先激活圆命令，

然后以坐标原点为圆心画一个圆，

然后在其余地方再 画一个圆，

然后双击修改大圆的直径为ø30，

然后在双击修改小圆的直径为2.1，圆心距离Y轴为0，距离X轴为7.5，

然后点击 完成。

4、如下图所示，

退出草图之后直接回到 拉伸 图标，

然后对话框中设置距离为4，

然后点击确定。

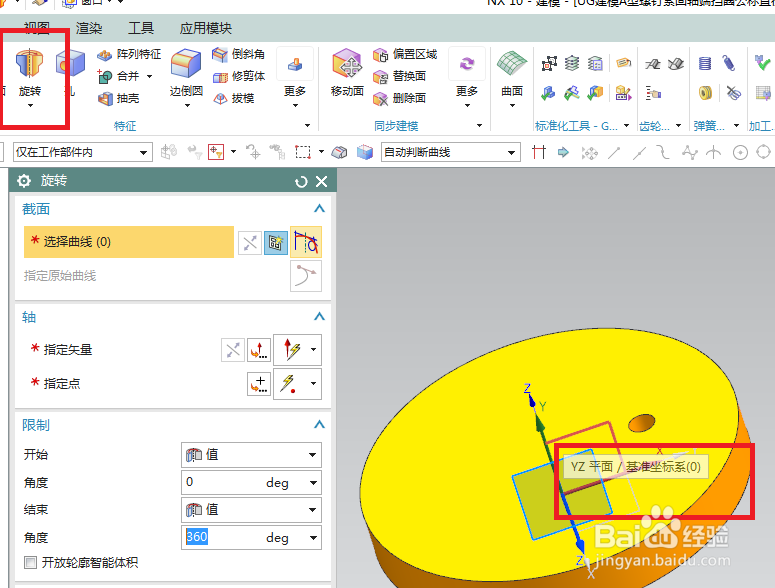

5、如下图所示，

首先点击工具栏中的旋转，

然后点击基准坐标系中的YZ平面，

然后软件就直接以YZ平面为草图平面进入到草图状态。

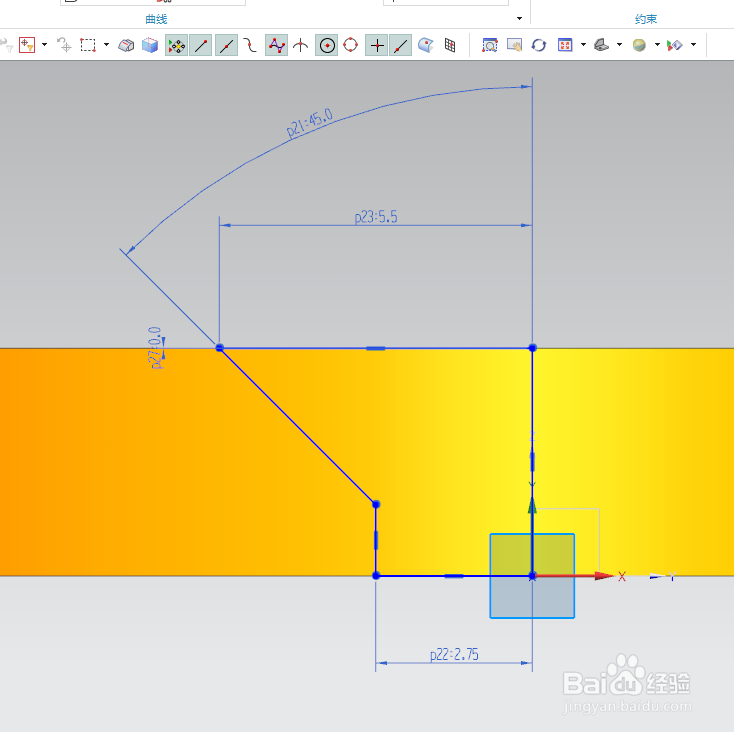

6、如下图所示，

进入草图，软件默认激活 轮廓 命令，

我们直接在草图工作区域画出下图所示的截面，

然后点击标注，

按照下图尺寸进行标注，这些尺寸都是笔者查询标准手册得到的尺寸，不是瞎给的，所以最好别改，

然后点击 完成。

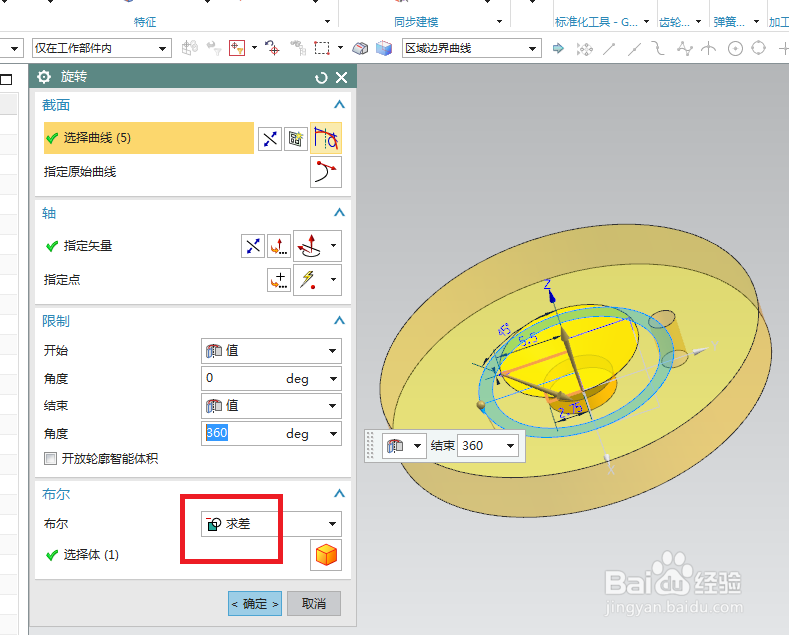

7、如下图所示，

回到 旋转 对话框，

旋转轴点击Z轴，

然后布尔一栏求差，

然后点击 确定。

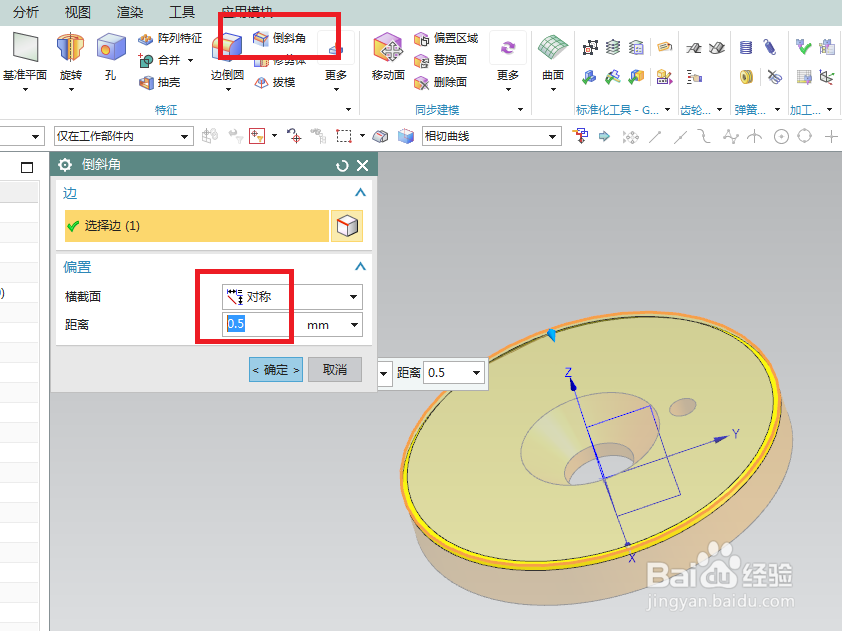

8、如下图所示，

点击工具栏中的倒斜角图标，激活该命令，

然后旋转实体中需要倒斜角的实体边线，

然后对话框中设置距离0.5，

然后点击 确定 就OK了。

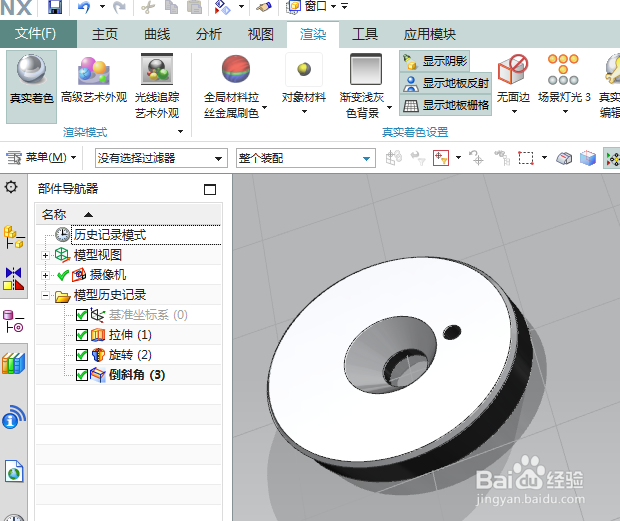

9、如下图所示，

来到了 渲染 界面 ，

依旧是设计树中隐藏基准坐标系，

渲染工具栏中选择真实着色，对象材料选择钢，

完成公称直径30的A型螺钉紧固轴端挡圈的建模加渲染工作。
