ETDLZ变压器短路阻抗测试仪测量方法及其步骤

1、 键盘使用方法

“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。“切换”键为备用键。键盘的下方为0~9的数据键，在数据输入时，通过这些数字键可以方便的输入数据。

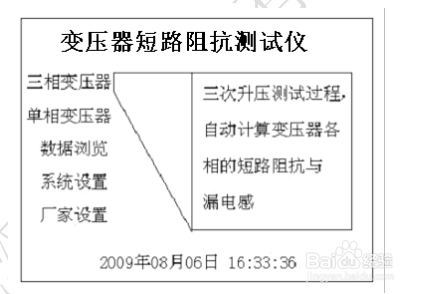

1、 主界面介绍

图1

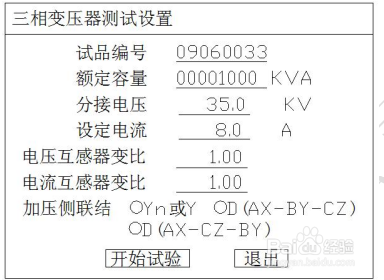

1、 三相变压器：测试三相变压器的短路阻抗；

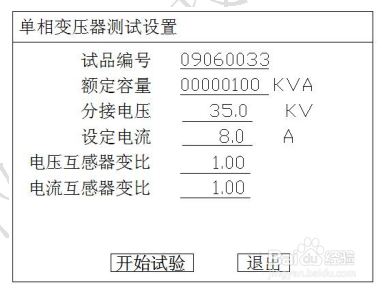

2、 单相变压器：测试单相变压器的短路阻抗；

3、 数据浏览：对存储的数据进行浏览，删除等管理。

4、 系统设置：设置当前的系统时间。

5、 厂家设置：该功能为厂家生产调试用。

1、按后面的接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位
