AP6255 的天线怎么设计

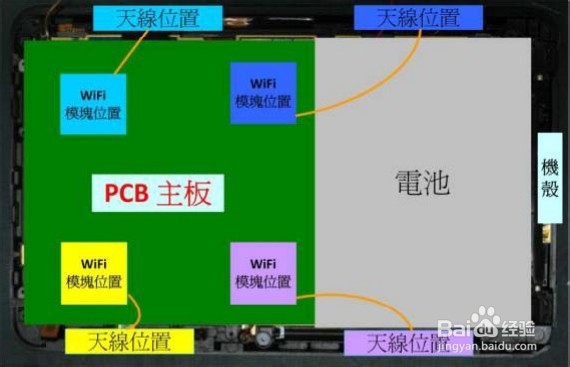

1、天线位置布局天线设计考虑：①建议天线摆放位置如右图所示意 ②天线本体周遭的金属至少离天线1 cm以上 ③避免使用金属外壳模块摆放位置:①模块摆放如下图所示意之布局位置 ②建议缩短模块的RF 输出端与天线之距离

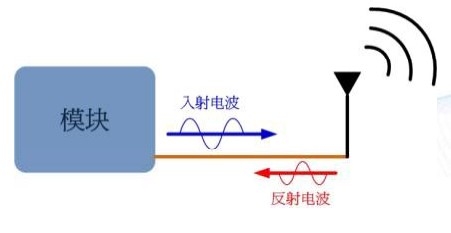

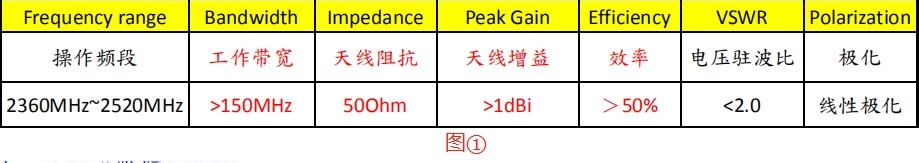

2、 天线设计参考规范（一）天线需求规格如兔脒巛钒图①表所建议项目：天线参数解释说明：*效率:指天线辐射出去的功率和输入到天线的功率之比。 范例：当模块输出16dBm的R僻棍募暖F能量传输至一个效率为 50％的天线，则天线辐射出去的总能量只剩13dBm。*电压驻波比：RF能量传递至不同的元件时，由于阻抗不同的关系，能量会有一部分被反射。电压驻波比，指的就是入射电波功率跟反射电波功率的比值。因此驻波比越大，代表反射功率就越高，而入射电波功率就越小。

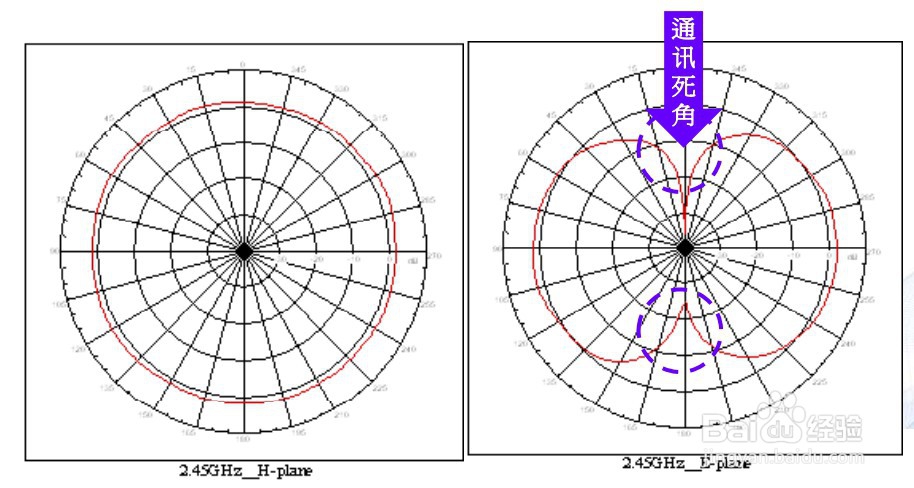

3、 天线设计参考规范（二）天线参考场型图如下图所示：*天线场型图有分为水平平面（H-plane）场型图以及垂直平片（E-plane）场型图，在选用天线时请注意至少有一个平面的天线场型图需近似于圆形。《目的》:避免产品在使用上有通讯死角。

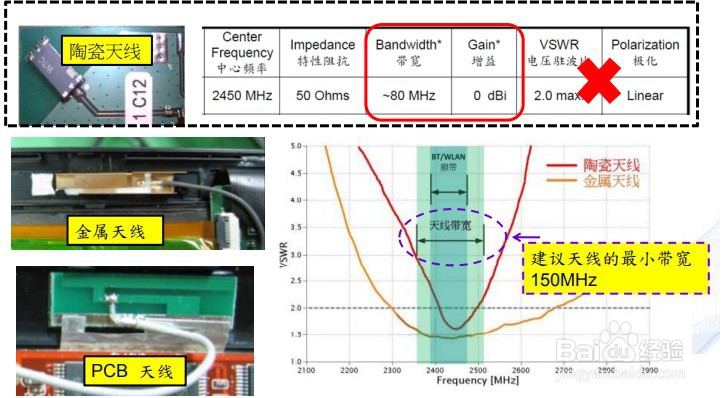

4、 天线设计参考准则（三）*下图为一个陶瓷天线（Chip antenna）的实体图及规格表，由于此天线带宽过窄 ， 增益也未达标准，此种规格的天线就不建议使用。建议使用金属天线，软板天线或 PCB天线，上述的天线带宽通常都较宽，效率也较好。

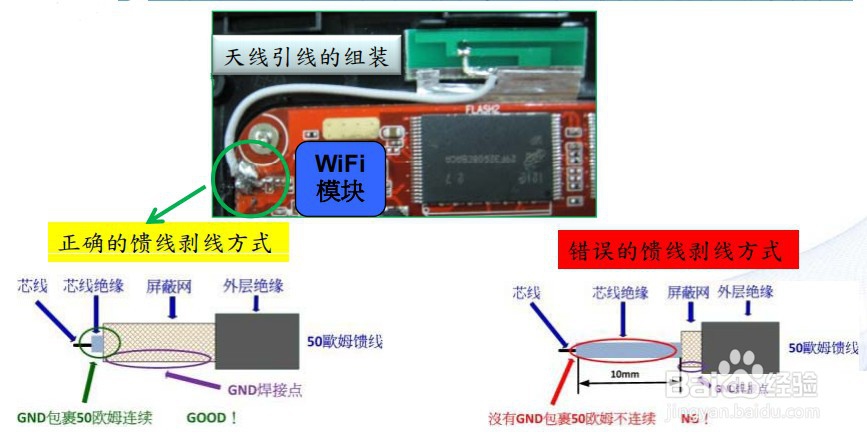

5、 天线组装参考准则在组装天线时，有以下几点需注意：①天线的馈线在剥线时，切勿剥除过多的佣嗾冤渴屏蔽网，导致50欧姆阻抗不连续。--目的：提高馈线50欧姆的连续性，防止信号反射②天线的馈线走线不可跨越板子上的电源走线以及时钟走线。--目的:避免板子上的杂讯透过天线馈线辐射出去或是杂讯经由天线馈线跑进模块的RF输入端。③天线的馈线走线切勿过长，过长的馈线会造成过多的RF能量损失，建议馈线长度需小于7公分。

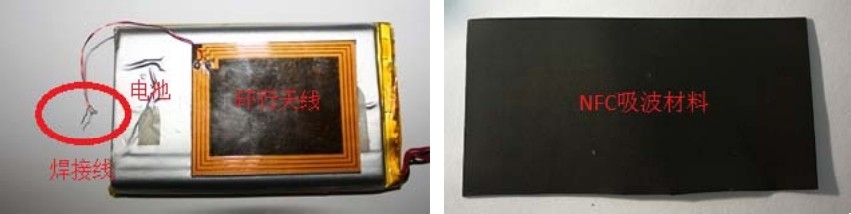

6、 NFC天线位置布局NFC天线设计：①NFC技术使用磁感应进行对象的沟通，天线使用环行天线，基本感应距离约2公分。②天线可置放在电池上，并在天线与电池间贴上NFC专用吸波材料，可避免天线距离受到严重影响。③NFC天线需提供两条接线与基板NFC天线馈入点焊接。④不可使用金属外壳。

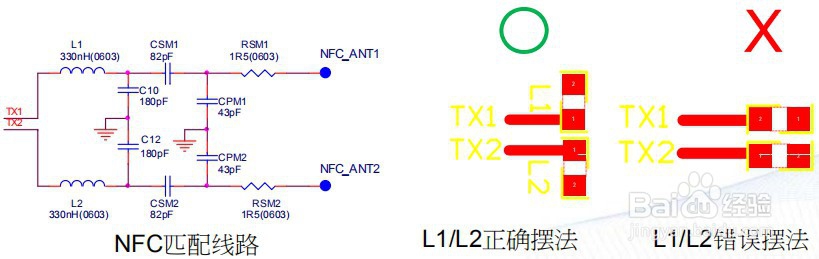

7、 NFC天线设计参考准则NFC天线匹配线路：①NFC天线使用时电流约达200mA，RSM1/RSM2请使用R0603的尺寸②NFC是磁感应通讯，避免L1以及L2之间互感造成阻抗匹配偏移，请按照下图放置正确摆放零件
