立创EDA如何铺地
1、有很多同学习惯用了AD系列软件,突然换成立创EDA就不知道怎么使用了,尤其是铺地这个功能,先将PCB图画好。

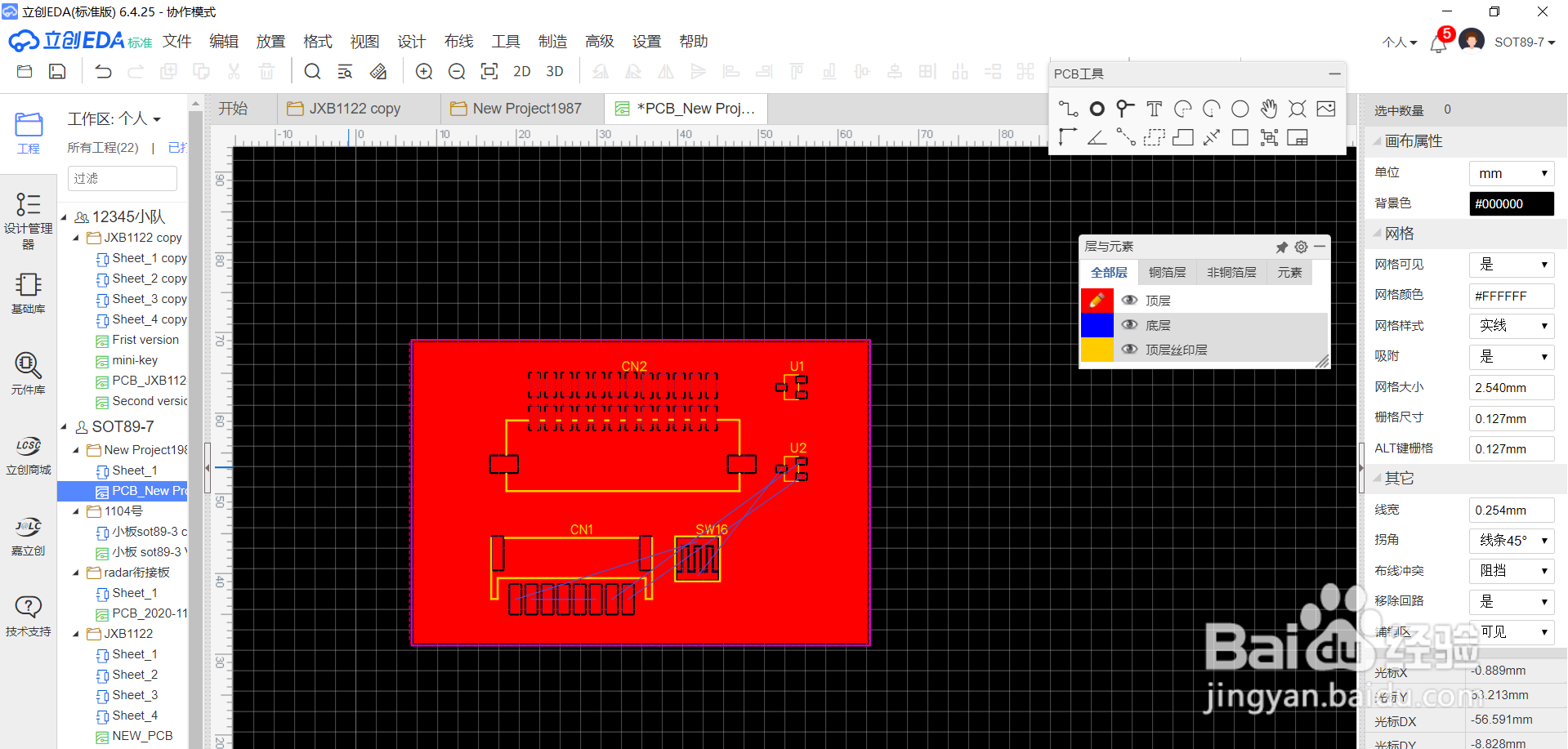

2、选择工具栏里面的虚线铺铜,记得,是虚线!不是实线!然后选择铺铜网络。

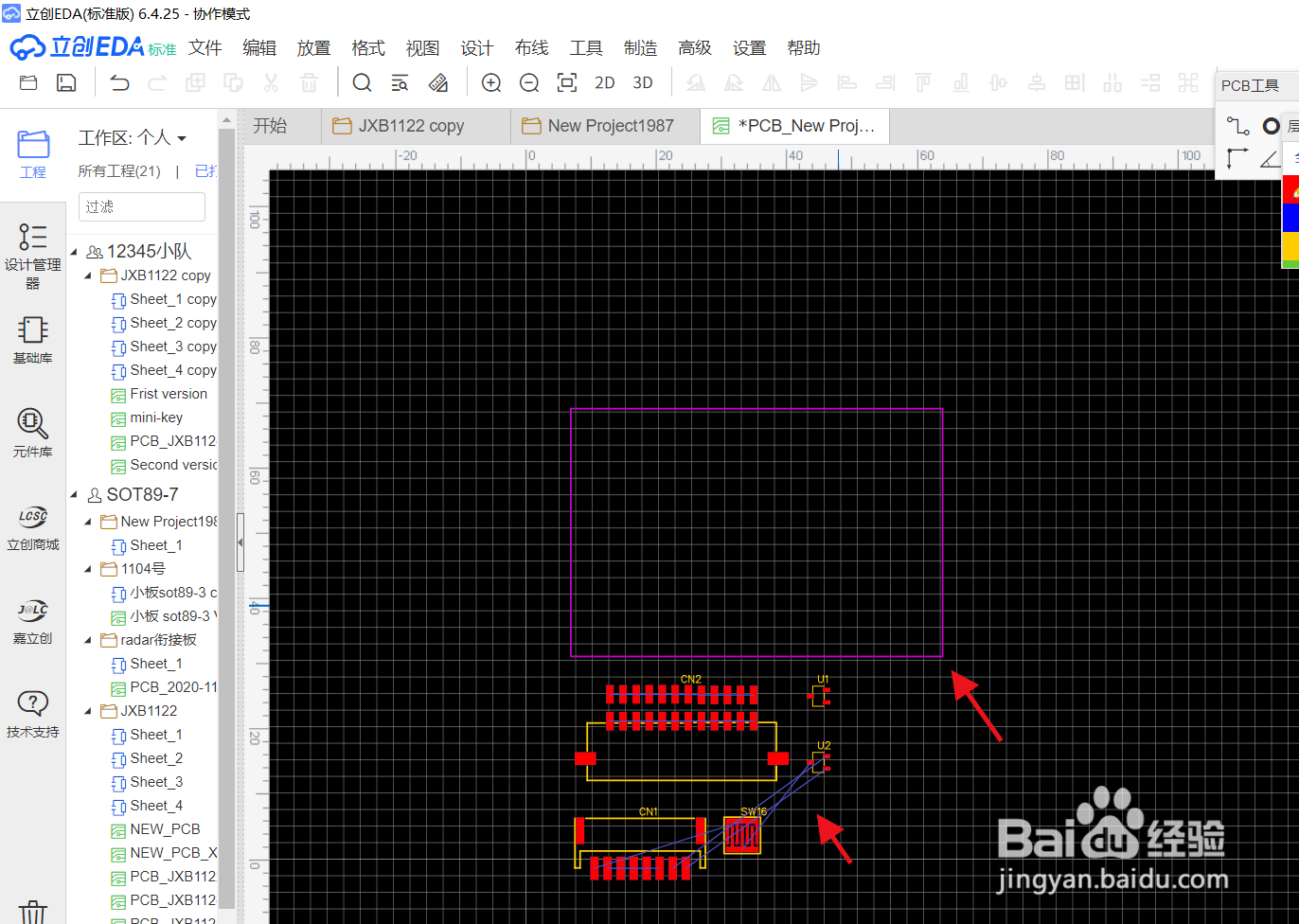

3、然后在PCB四周铺铜,这步和AD系列软件是一样的

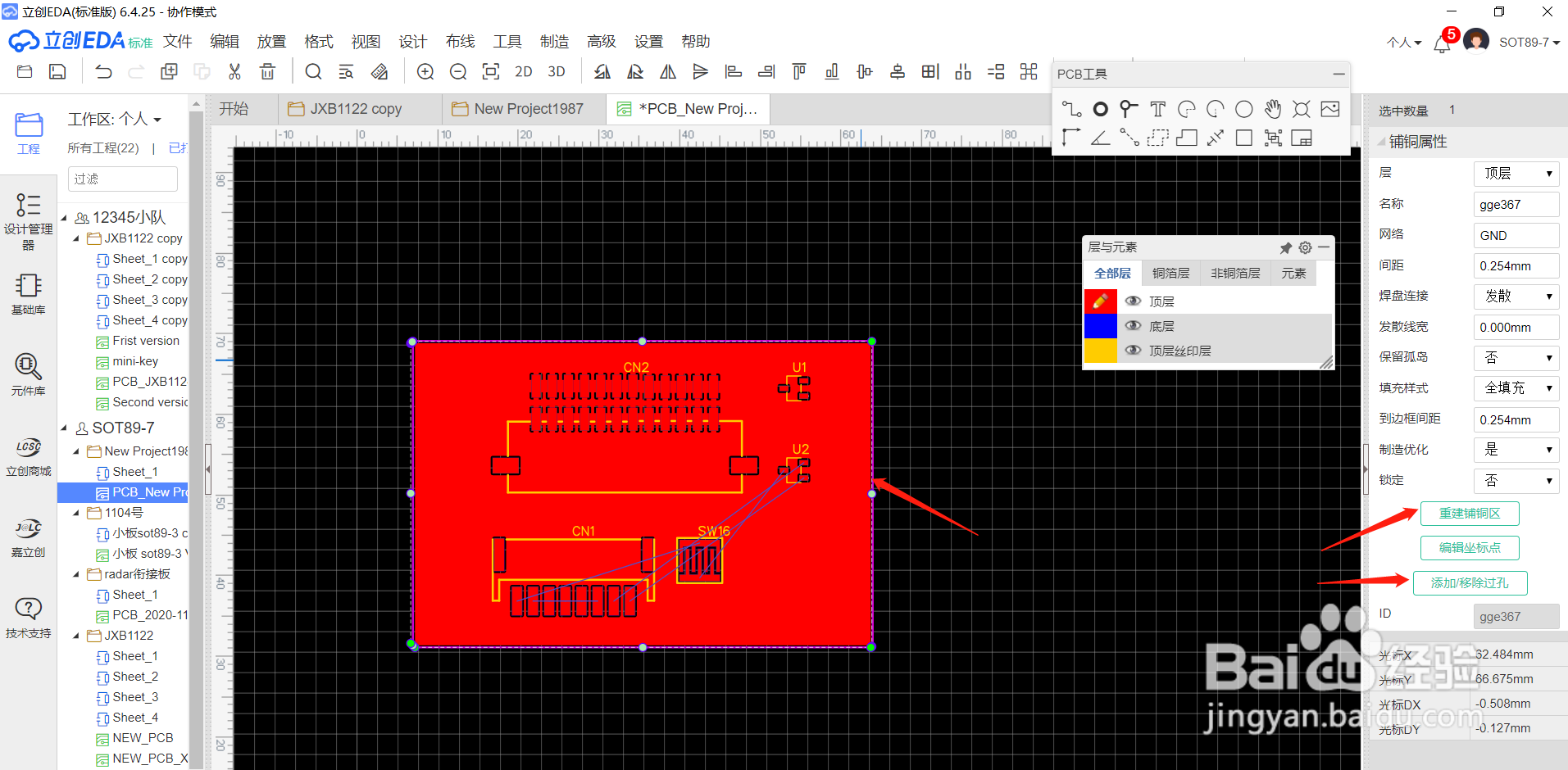

4、铺好铜之后,如果觉得效果不好,需要删除,或者重新铺铜,只需要点击铜层,然后在右侧选择重新铺铜按钮即可。
