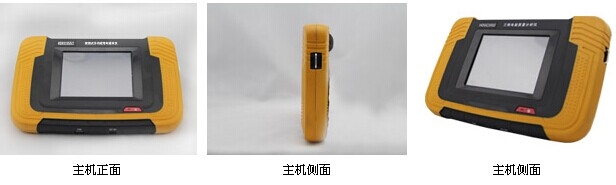

HDGC3522 便携式电能表现场校验仪主要特点

" origin_width="616" origin_height="185" width="500" height="150.16233766233765" style="float: none;display: block; margin: 0px auto 0 54px;" />

同时校验有功、无功电能表误差,同时校验主、副表误差。

可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。

在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误,显示任意接线的六角图。

可测三相电压、电流的 2~50 次谐波,并可存储全部谐波数据。

可同时显示三个电压、三个电流的波形。

可测 PT、CT 二次负荷。

存储10000块表的全部测量数据,包括工作参数,方便事后分析。

支持 U盘可通过 U盘升级软件下载校验数据。

可与 PC 机进行通讯,很方便与原有的数据库和管理系统接口。可配《HDGC电能表管理系统》软件,实现无纸办公。

高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶显示+触摸屏。

系统采用高速高精度的ADC+DSP,同时测量有(无)功功率、电压、电流、频率、相位等全部参数,并对全部参数进行软件修正。

仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。

系统采用数字真无功测量技术。真正使无功测量做到:不受电压电流不平衡、相角不对称、频率变化等影响。

在-20℃~+40℃ 的温度范围内保证电能的准确性。

四象限电能测量。

可带 0.2 级5A钳(已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等)。

可带100A、500A、1000A钳,直接测量低压计量综合误差,与5A钳配合,直接测TA变比。

电压、电流自动换档,电压 30~480V、电流直接输入5A。

对每种接线,显示错误识别后的六角图,可作为六角图查线培训使用。

高精度塑胶模具机箱设计,轻巧美观。
