Proe三维训练二十三之拉伸和拉伸除料

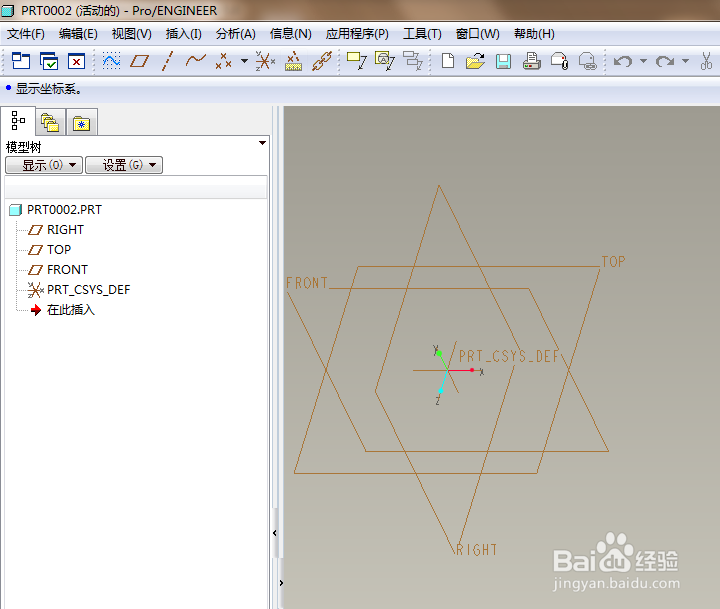

1、如下所示，打开Proe软件，新建一缺省的实体零件。

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

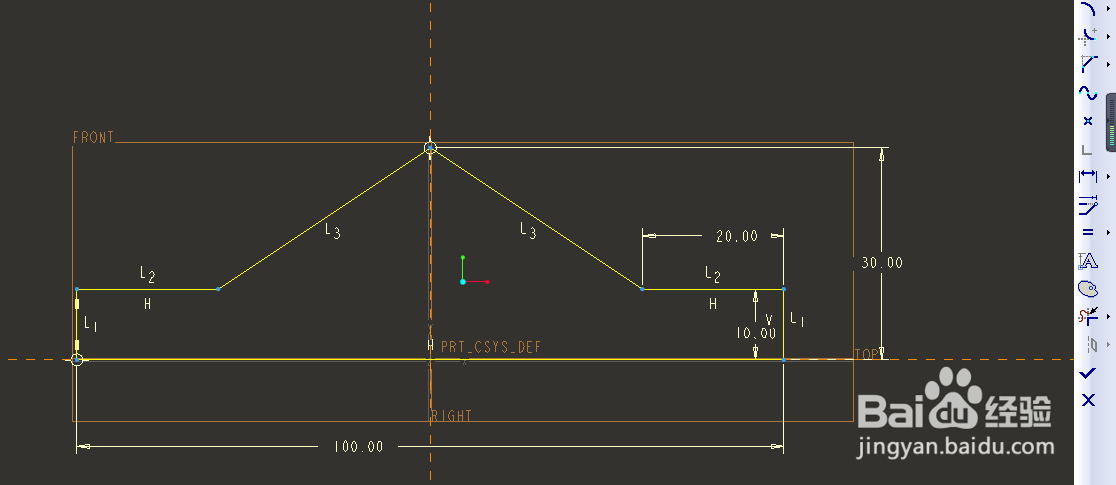

3、如下图所示，激活直线命令，画出下图中的图亲莉植轮廓草绘，约束线段相等，激活标注命令，标注底边线长100，中间线长20，右边线高10，上端顶点距离横轴30，点击完成，退出草绘。

4、如下所示，设置拉伸高度为50，回车，直接完成并结束拉伸操作。

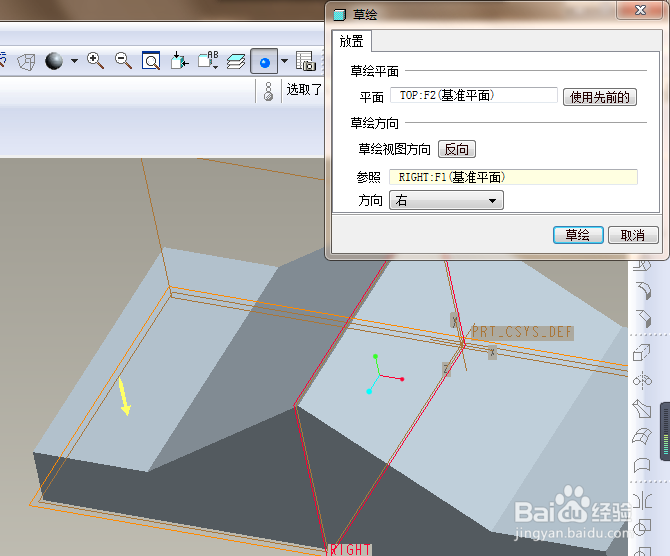

5、如下所示，执行【拉伸——放置——定义——top面——草绘】，直接进入草绘环境。

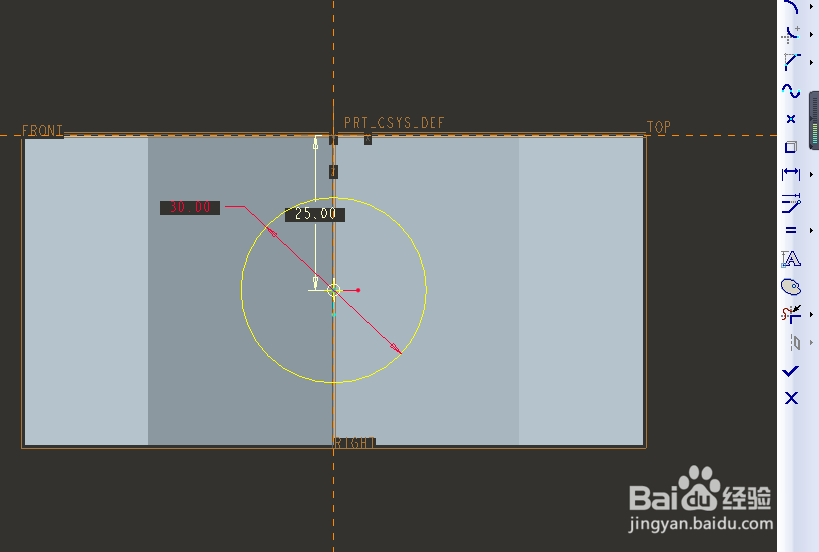

6、如下所示，激活圆命令，画一个圆，双击修改直径为30，点击√，完成并退出草绘。

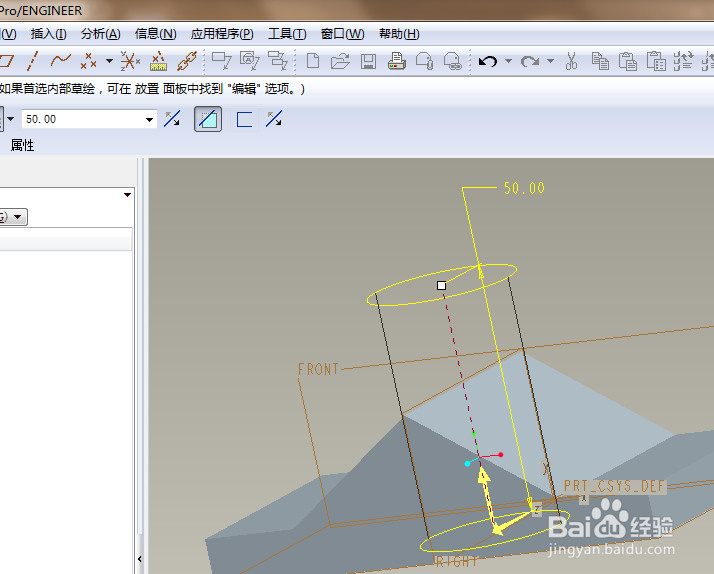

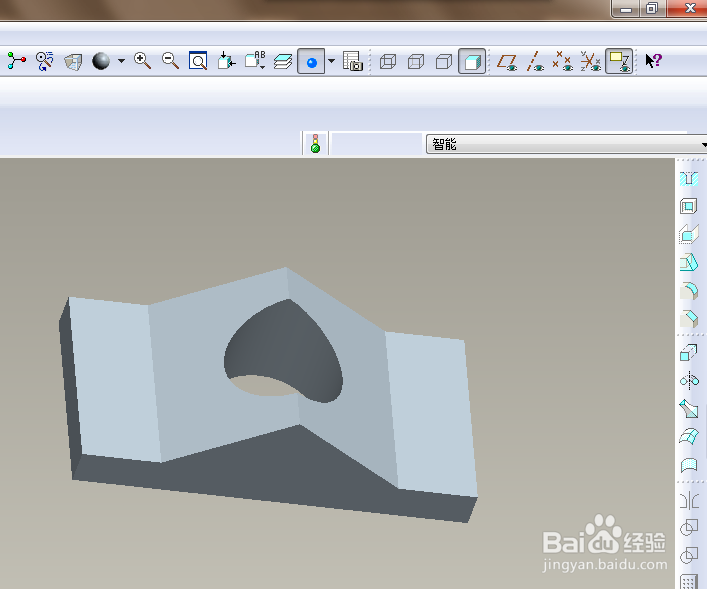

7、如下所示，设置拉伸高度为50，点击去除材料，回车，直接完成并结束拉伸操作。
