8线-3线普通编码器的工作原理

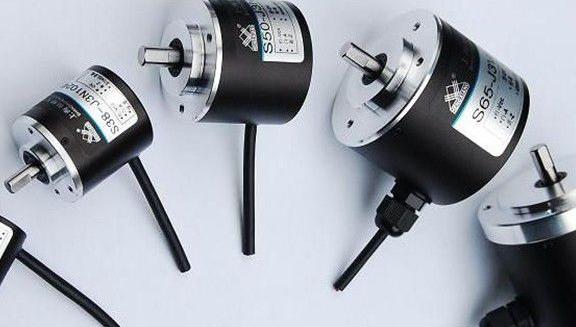

增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

编译为对应位的二进制，如输入00000001中D0位（从右向左0开始计位）位高电平，输出就是000（B）＝0（D），旋转编码器是用来测量转速的装置。

扩展资料：

编码器连接电缆故障：这种故障出现的几率 最高，维修中经常遇到，应是优先考虑的因素。通常为编码器电缆断路、短路或接触不良，这时需更换电缆或接头。还应特别注意是否是由于电缆固定不紧，造成松动引起开焊或断路，这时需卡紧电缆。

编码器+5V电源下降：是指+5V电源过低， 通常不能低于4.75V，造成过低的原因是供电电源故障或电源传送电缆阻值偏大而引起损耗，这时需检修电源或更换电缆。

参考资料来源：百度百科-编码器
