Pro/E中文字体不能拉伸的两种解决办法

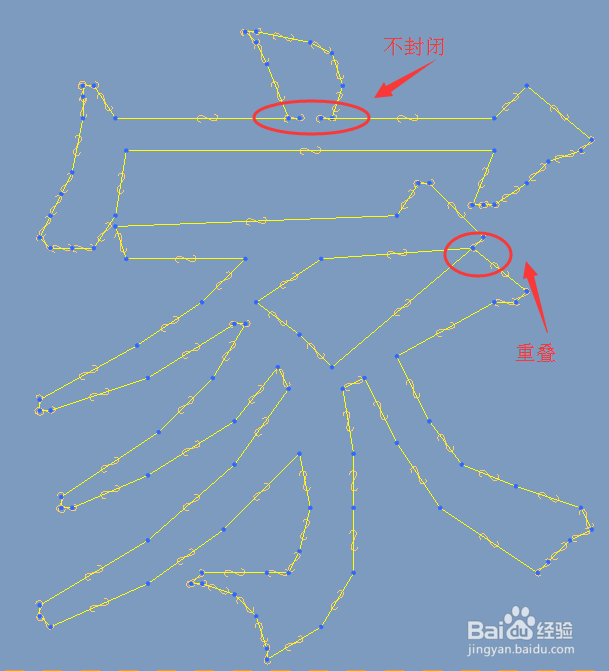

1、查找原因。草绘状态下输入“大家好”三字，拉伸时提示失败。仔细看草图发现， “家”字草绘有两处不封闭，且有一处重叠现象，如下图所示。此时解决办法有两种。

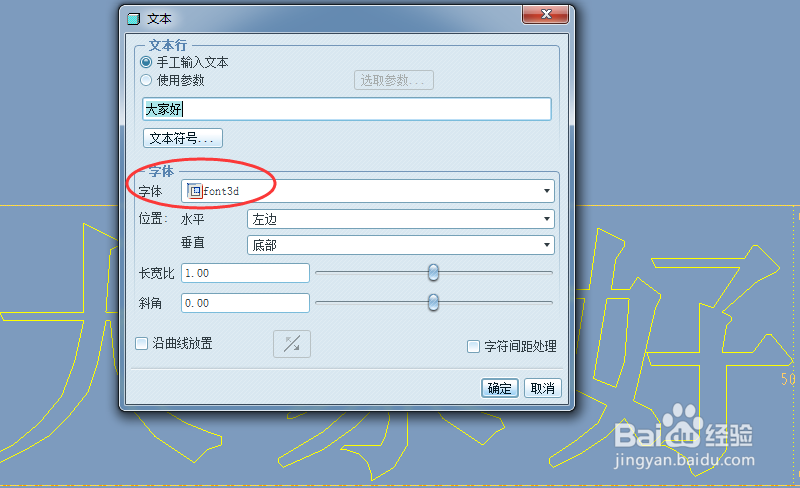

2、方法一：换字体。系统默认字体是font3d，既然这种亨蚂擤缚字体不能满足拉伸需要，那就考虑换下字体也许就满足了。通过实践发现有四种字体chfnth、chfntk、MSungs-Light-U和MHeis-Medium-u可以满足拉伸需求，我们四选一即可。

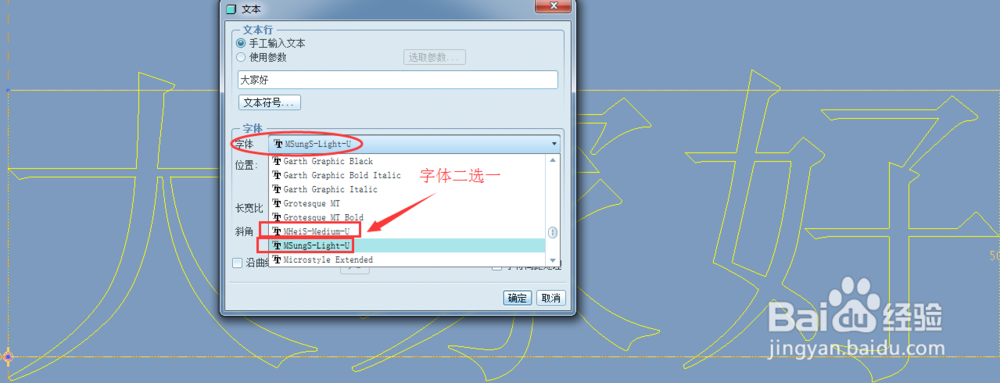

3、下图所示为选择字体MSungs-Light-U或MHeis-Medium-u的过程。

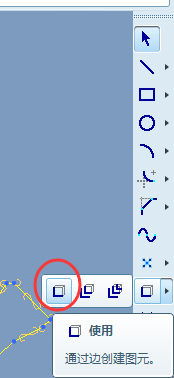

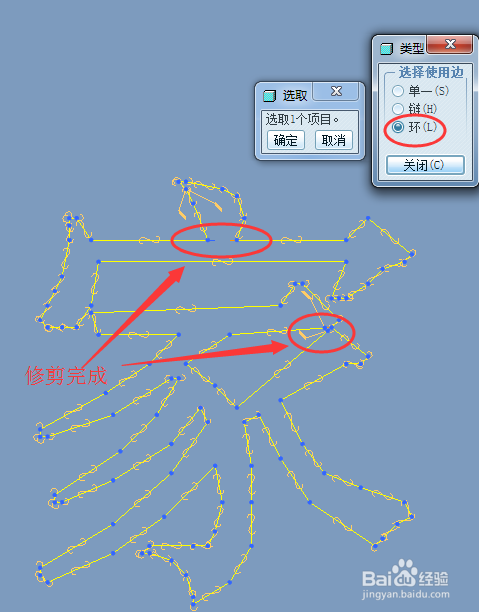

4、方法二：新建草绘并进行修补。默认字体不变的情况下，在骒貉缭塄原草绘基础上再插入新的草绘，使用“通过边创建图元”工具（如下图1所示），类型选择“环”，每个环选择其上（原草绘）任一边即可，然后修剪相交及不宀捞瑭崦封闭区域，切记拉伸的条件是：线不重叠、不相交，区域要封闭。修剪后的效果如下图2所示。

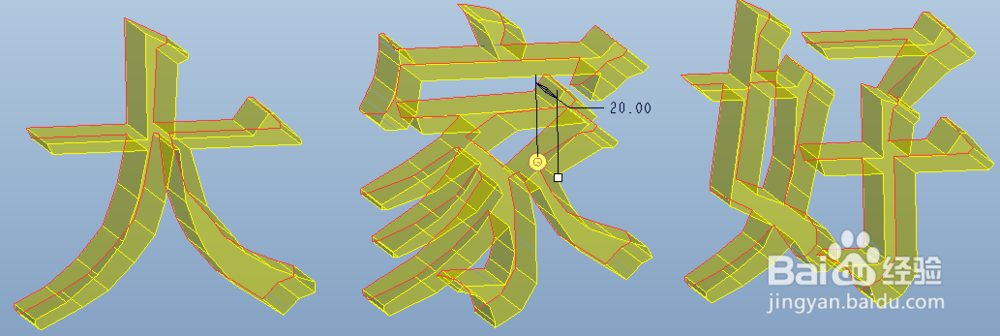

5、对新草绘进行拉伸，效果如下图所示。
