基于工业级4G路由器网关大田应用方案

1、一、整体方案概述1、概述在现有的耕地、草场、林木等土地、山地上，按照需求布置相应测量点，对区域内不同深度的土壤温度、土壤水分等关系到植物、作物、林木等长势相关的信息数据进行测量和采集，并进行数据的积累和挖掘，可以实现对每个地区、地块的布局，如：什么样的田适合种植什么样的作物，什么样的山地适合种植什么样的树木。同时，还可以实现节水、节能、提高单产和成活率，最终达到增收的目的。

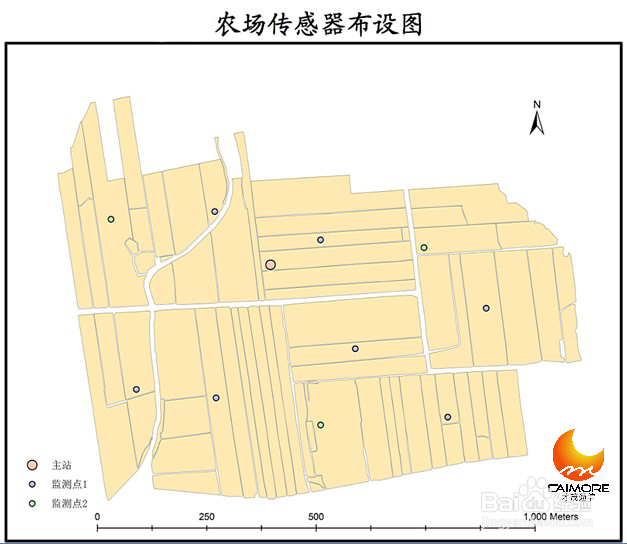

3、二、具体实施方案1、概述本实例为某省农场大田监测系统。此大田的主要作物是水稻，此项目通过物联网网关，获取相应传感器的环境值，监测大田的空气温湿度、土壤温度、照度以及风速、风向等，运用摄像头观察大田作物生长状况，无线遥控大田机械设备。主要目的是长时间监测这些环境值，通过数据作出具体的种植方案和农场土地现代化方案，实现增产增收。2、现场环境农场为开阔大田，水稻为主要种植作物，大田相对空旷，行人稀少，干扰源少，有利于ZigBee/工业4G路由器无线网通讯。但是大田AC 220V电源稀少，只有在大田中心处有一处外供电，其他位置无供电。

5、设备的防护在实际应用当中，由于网关和传感器不是完全密封的，因此，需要防护箱来保护设备。

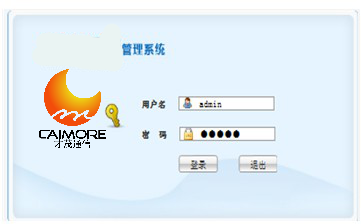

7、①网关登陆首先用交叉网线使网关和PC机直连，打开网页输入IP192.168.0.222，进入网关的web配置页面，进入网关配置页。登录页面：用户名：admin密码：admin

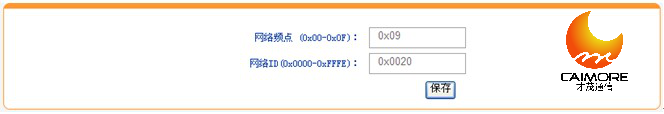

9、③设置网关网络频点和网络ID网络频点为“0x04”、“0x09”、“0x0E”、“0x0F”时网络状况最好，干扰源最少。此网络频点和网络ID设置为“0x09”和“0x0020”。

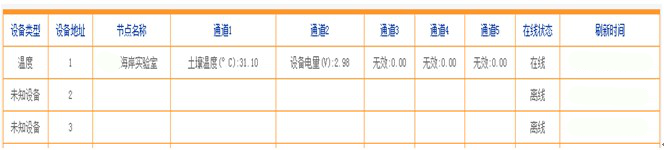

11、在节点映射表中，设置传感器的设备地址（各只传感器不能重复），设备名称为客户自定义，掉线时间为传感器主动上报时间的两到三倍，例如，传感器主动上报时间为60秒，网关掉线时间可设置为180秒。传感器主动上报时间设置见传感器说明书。

13、⑥网关服务模式及3G参数设置因为在大田不方便建造机房、拉网线，所以网关服务以3G无线为主。3G上网卡为电信EC122上网卡。工作模式为服务器模式，3G上网通过绑定域名，用域名来实现网络访问。3G接入：

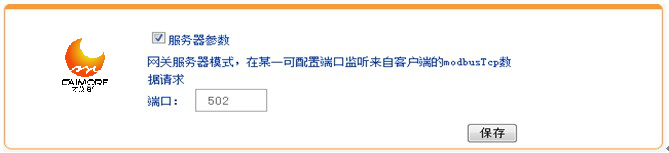

15、服务器模式：

16、布点微调如果出现有的传感器没有上报数据，可对传感器位置进行调整，将传感器位置拉近，如果还不能上报数据，可增加路由型传感器，来增大传输距离。9、软件监控①用户可基于Modbus TCP通讯协议开发上位机软件。②用户可基于数据库的二次开发来编写上位机软件。
