单交换机配置端口的VLAN隔离办公网络

1、项目需求：

解决局域网中的广播风暴问题。

项目分析：

采用VLAN技术，在一个交换机上，隔离广播域，节约财力。

方案设计：

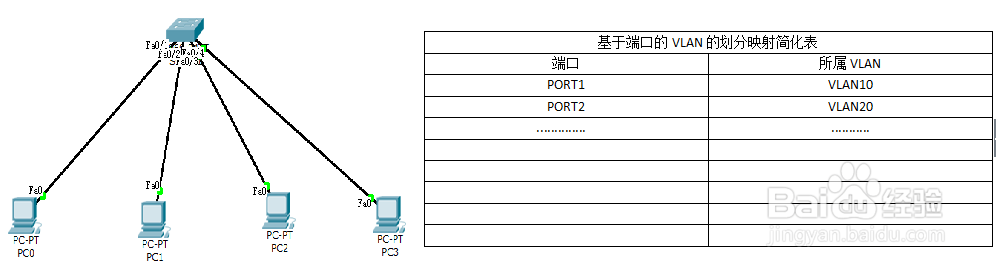

1、根据公司的不同职能部门划分VLAN，实现分区管理。

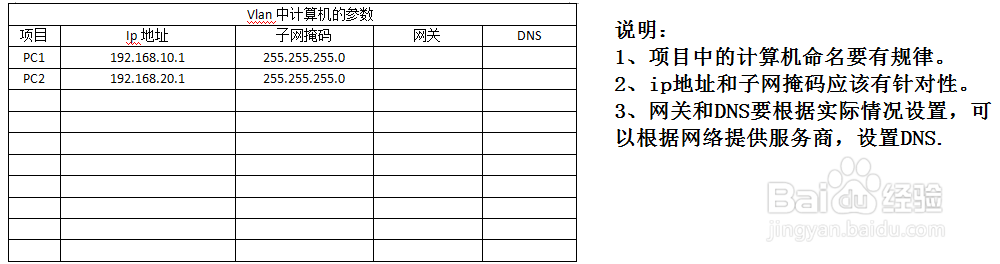

2、并且设置管理权限，对用户进行划分。

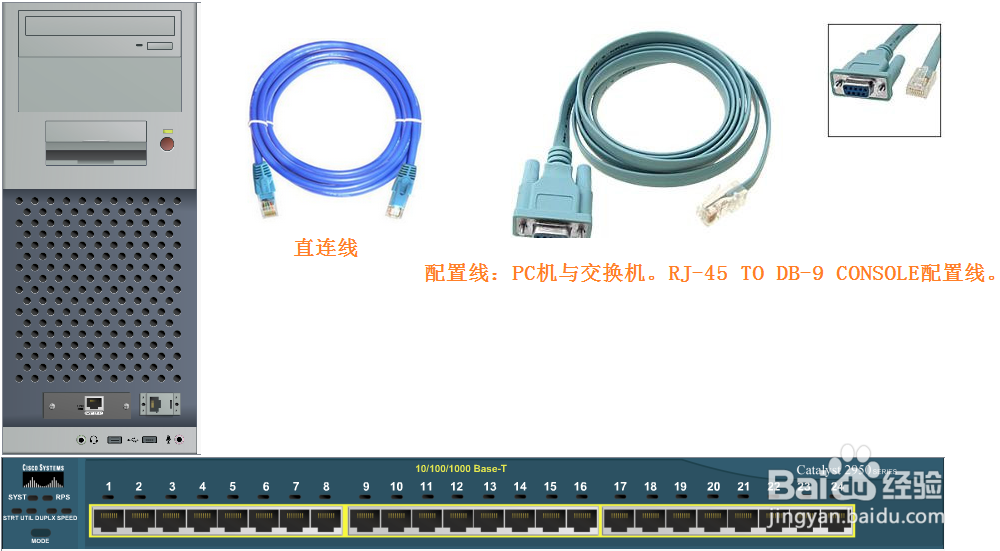

2、正确连接设备，搭建环境。

1、路由器和计算机都是MDI接口。

2、交换机都是MDI-X接口。

3、采用直连线，经过测试仪测试后，连接端口。

4、检查无误后启动设备。

5、配置线：PC机与交换机。RJ-45 TO DB-9 CONSOLE配置线。

3、交换机VLAN的应用配置流程。

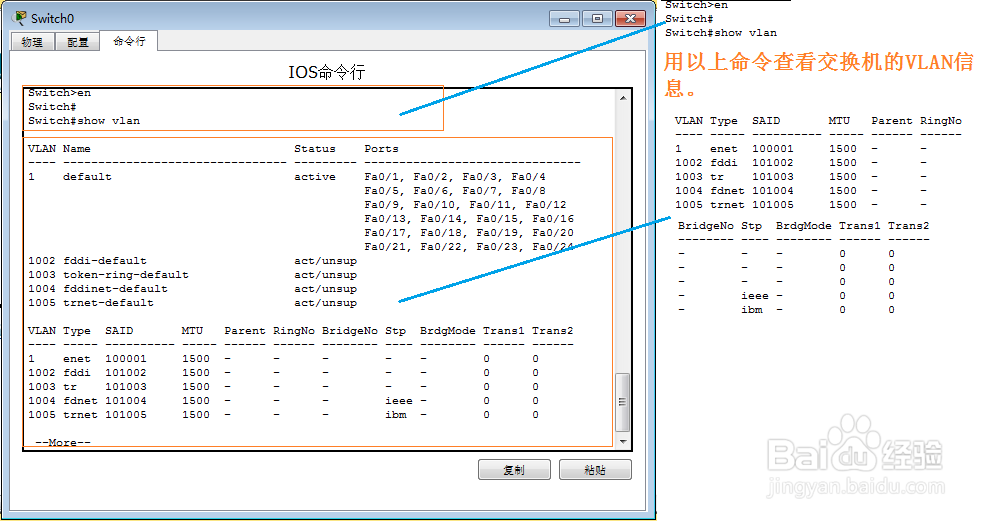

1、查看交换机的VLAN信息。

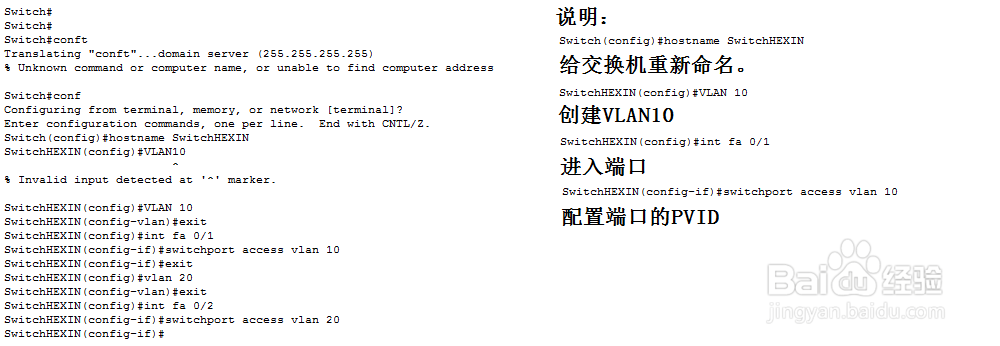

4、给交换机命名。

3、对交换机进行相关的配置。

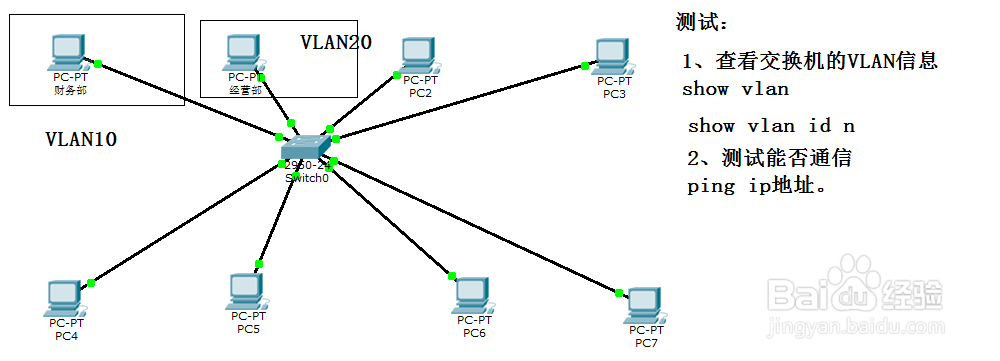

5、测试交换机中的VLAN.

6、VLAN划分的说明：

基于端口的VLAN的划分.

优点：定义VLAN成员简单，指定交换机端口即可。

7、VLAN划分的说明：

基于MAC地址的VLAN的划分

优点：当用户改变物理位置，不用重新配置。

基于协议的VLAN的划分，应用很少不做介绍了。

基于子网的VLAN的划分：根据IP地址所在的网络子网，划分广播域。
