怎样确定滑块压条的长度

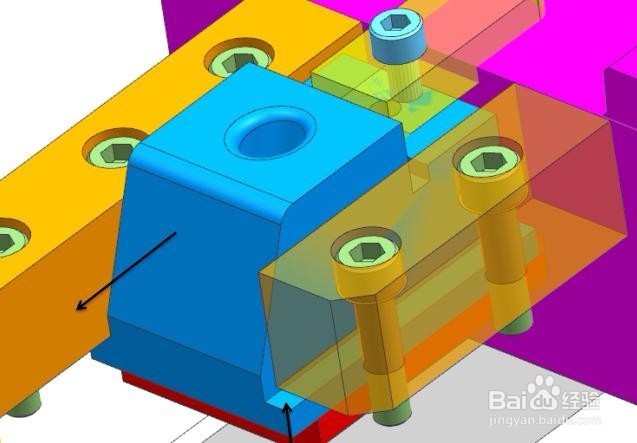

1、学习模具设计的朋友在具体操作时对于许多问题还是会纠结的，比如滑块压条的长度如何确定？今天我们就来简单谈谈吧

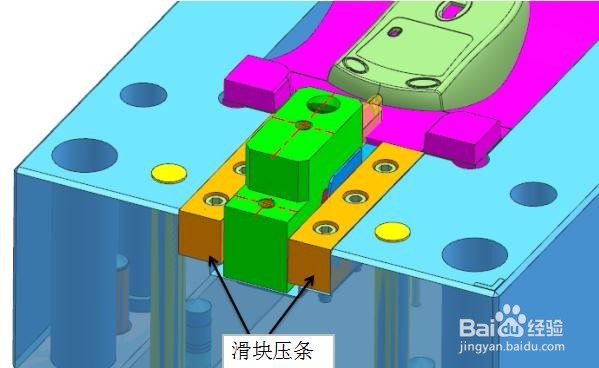

2、这是一位朋友已经设计好了的，但他本人对于滑块压条到底取多长并没有多大把握，下面我们来分析一下吧

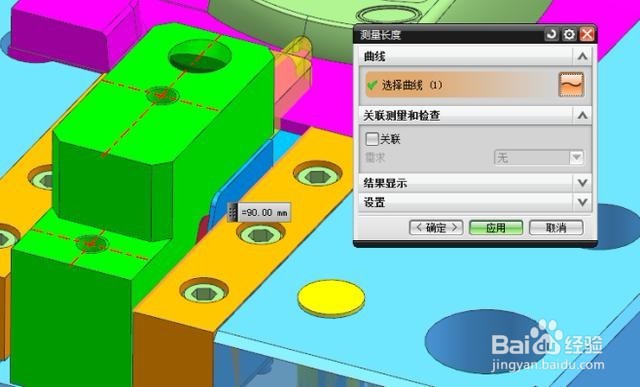

3、我们测量了一下，滑块压条长度是90，是一个整数，并没有错

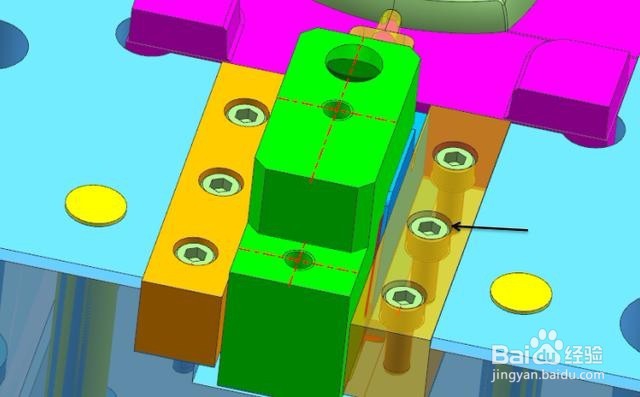

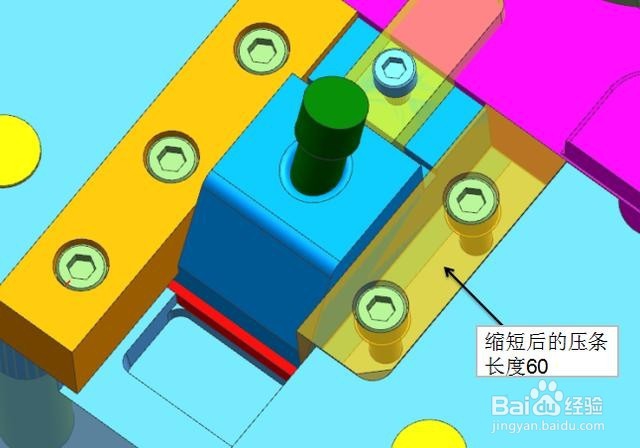

4、这副模具做成这样是可以的，后模板锣通是很方便的，只是滑块压条中间那颗螺钉需改为销钉，就可以了这是一种做法，压条长度是90长，下面我们再换一种做法我们把压条缩短到60，就成了现在的情况，也是可以的

5、滑块往箭头方向滑动5mm,这时只有很少一点超出了压条，是完全可以的，从这里我们可以总结一下，当滑块滑到位时，如果有三分之二以上的压棰很于秋条还压住了滑块，都是可以的，所以首先要知道滑块的行程，再确定压条长度就很简单了。

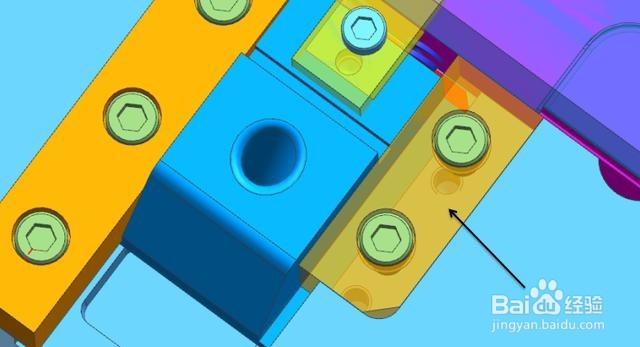

6、这一次我们把压条长度缩短为50，观察看看，还是可以的，所以对于滑块压条取多长，在一定范围内都是可以的，原则就是前面提到的那些，当然在条件许可情况下不要太短就行， OK，谢谢大家！
