如何检测特殊三极管

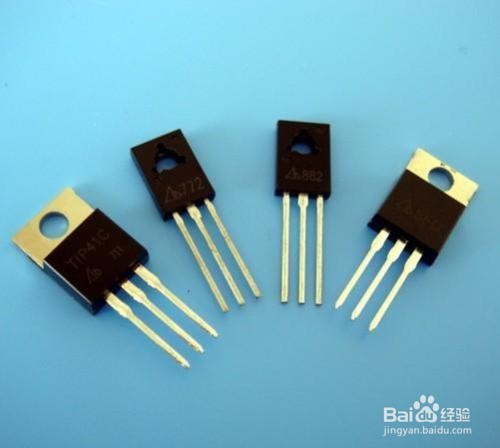

1、对于大功率晶体三极管的检测方式，可以利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。PN结较大，其反向饱和电流也必然增大。

2、在检测过程中，不能像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

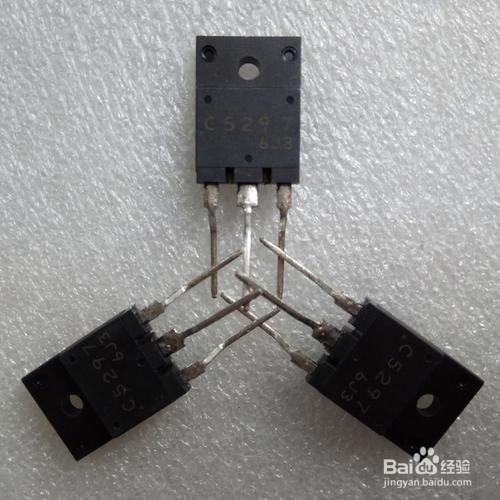

3、至于带阻尼行输出三极管的检测方式，可以将万用表置于R×1挡，通过单独测量带阻尼行输出三极管各电极之间的电阻值，即可判断其是否正常。

4、将红表笔接E，黑表笔接B，此时相当于测量大功率管B－E结的等效二极管与保护电阻R并联后的阻值，由于等效二极管的正向电阻较小，而保护电阻R的阻值一般也仅有20～50，所以，二者并联后的阻值也较小；反之，将表笔对调，即红表笔接B，黑表笔接E，则测得的是大功率管B－E结等效二极管的反向电阻值与保护电阻R的并联阻值，由于等效二极管反向电阻值较大，所以，此时测得的阻值即是保护电阻R的值，此值仍然较小。

5、也可以将红表笔接C，黑表笔接B，此时相当于测量管内大功率管B－C结等效二极管的正向电阻，一般测得的阻值也较小；将红、黑表笔对调，即将红表笔接B，黑表笔接C，则相当于测量管内大功率管B－C结等效二极管的反向电阻，测得的阻值通常为无穷大。

6、或者将红表笔接E，黑表笔接C，相当于测量管内阻尼二极管的反向电阻，测得的阻值一般都较大，约300～∞；将红、黑表笔对调，即红表笔接C，黑表笔接E，则相当于测量管内阻尼二极管的正向电阻，测得的阻值一般都较小，约几欧至几十欧。
