【CAD-047】如何用轴测坐标绘制不同方向轴测图

1、轴测图：基本原理建议大家自行补课，参考百科：https://baike.baidu.com/item/%E8%BD%B4%E6%B5%8B%E5%9B%BE讲解理解轴测图的定义，原理和作用。

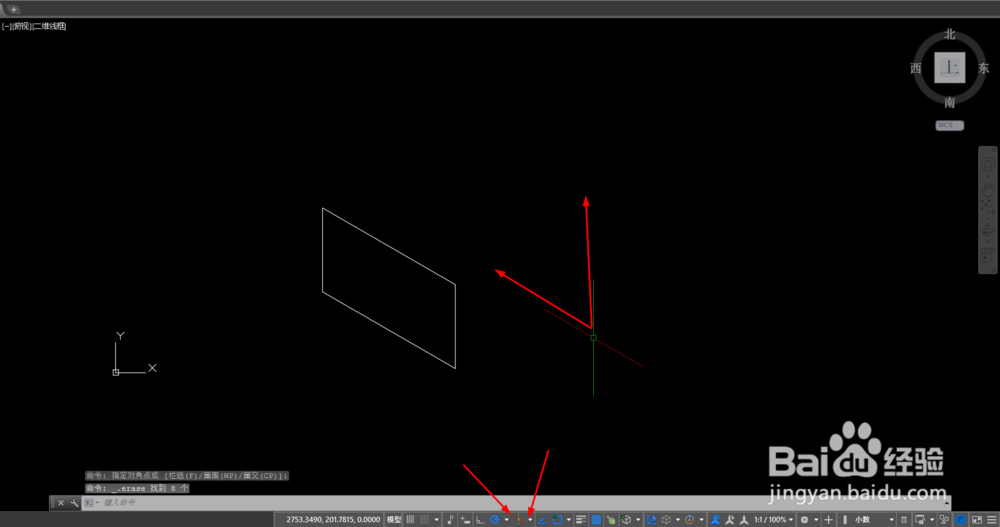

2、左等轴测，我们以斜45°或60°角度视角放在物体的右侧，视线往左侧投影，所形成的图为左轴测图，如下图所示：找到轴测图标识，单击激活-----》从下来菜单中选中左轴测图来绘制，激活状态下，鼠标指针变成左轴测坐标，我们顺沿指针XY坐标方向就可以绘制出如下图所示图形。

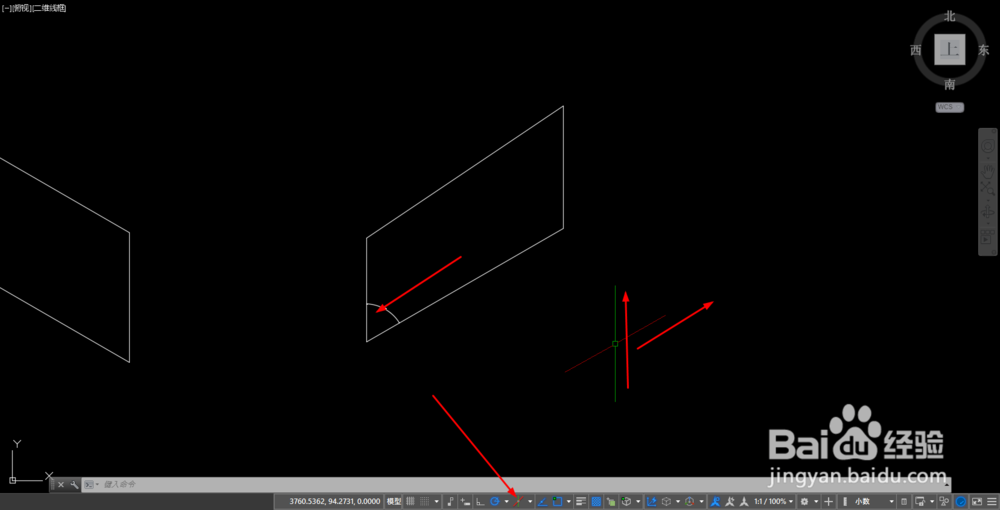

3、右等轴测，我们以斜45°或60°角度视角放在物体的左侧，视线往右侧投影，所形成的图为右轴测图，如下图所示：找到轴测图标识，单击激活-----》从下来菜单中选中右轴测图来绘制，激活状态下，鼠标指针变成左轴测坐标，我们顺沿指针XY坐标方向就可以绘制出如下图所示图形。

4、顶等轴测图，从物体上部斜45°或60°绘制的轴测图，如下图所示。操作步骤与上边相同。

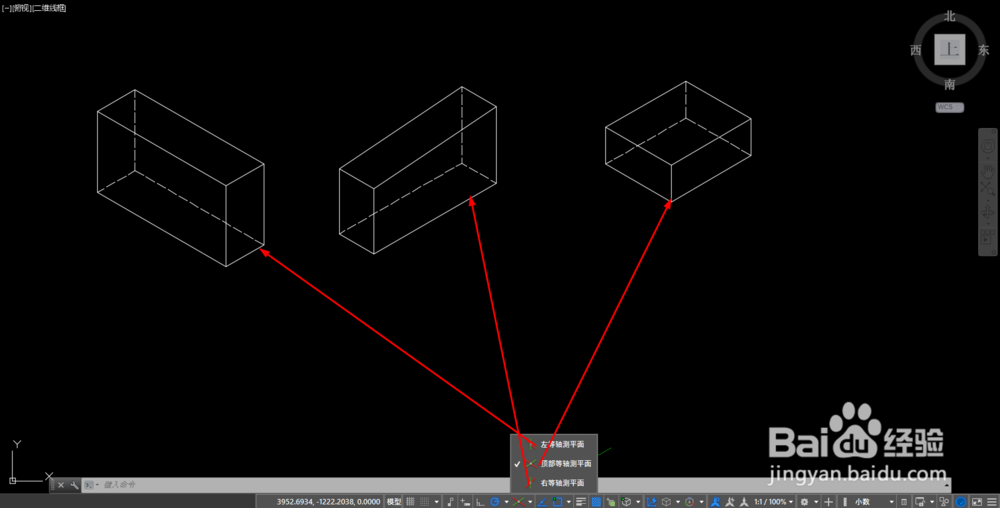

5、为了便于更直观的认识以上轴测图的绘制效果。我们将以上图形以立体的形态展示出来如下所示。

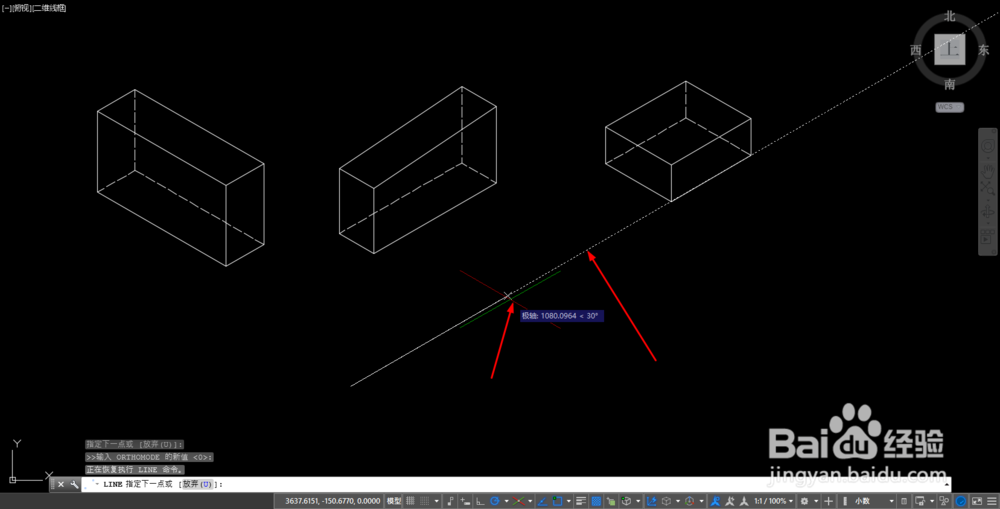

6、我们在绘制轴测图的时候，要打开极轴追踪，这样，在每个坐标反向上，软件都会提示绘制曲线的方向，便于我们绘制轴测图时对方向的把握。

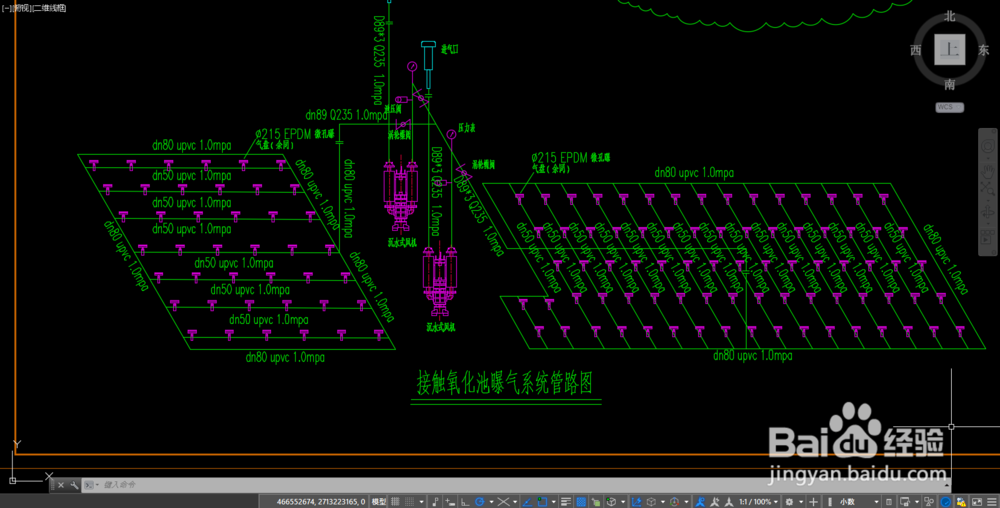

7、在化工领域，轴测图常用于标识管道系统图。这样便于安装人员大致了解管道走向和空间布局。而平面布置图时无法以图形型式表达空间系统空间布局的。如下图所示实例：
