proe如何镜像实体

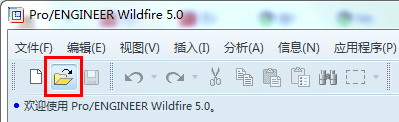

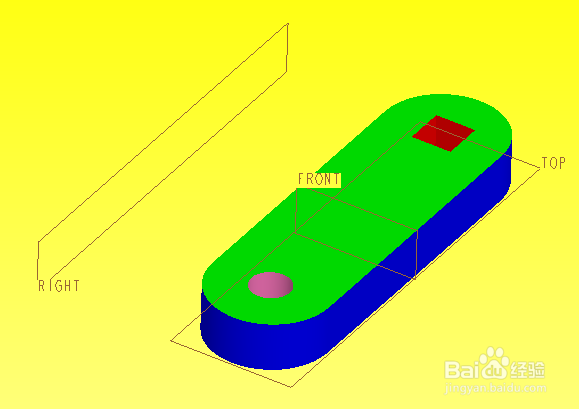

1、启动proe，proe软件界面中点击打开文件图标，打开准备好的proe三维模型。

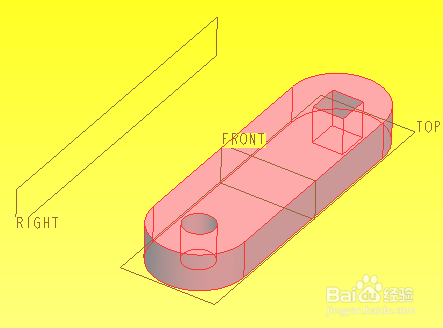

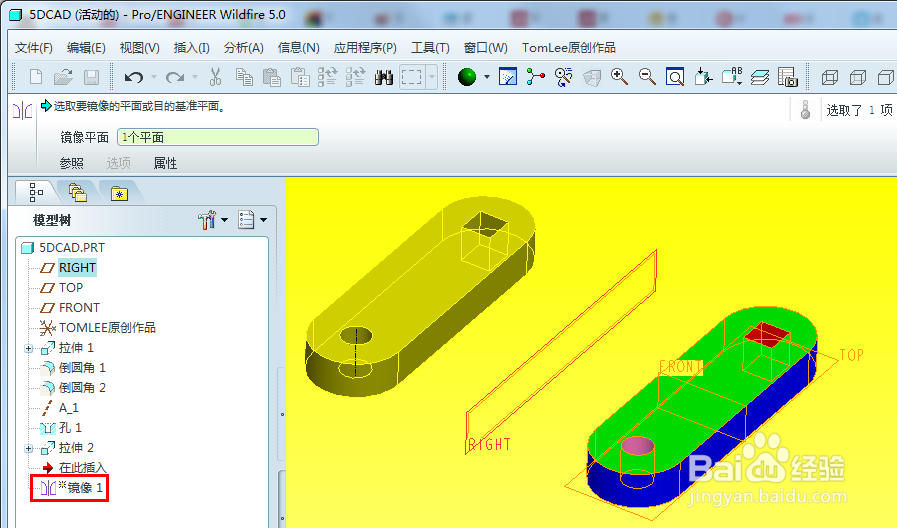

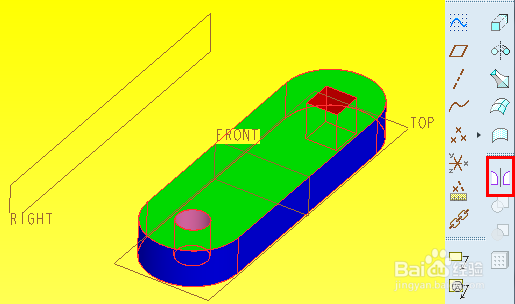

2、首先我们来看特征镜像操作，直接在模型树选中需要镜像的实体特征，然后在proe界面右侧工具栏点击镜像指令图标。

3、在proe镜像特征操作中，选择RIGHT基准平面作为镜像平面，完成镜像特征创建，获谀薜频扰得实体镜像结果。从模型树可以看到，一个镜像特征下包含了刚才选中的全部实体建模特征。

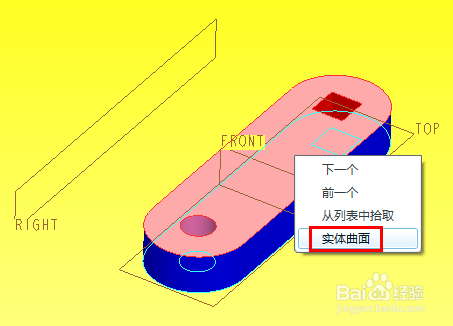

4、我们再来看曲面镜像操作，首先复制实体面组，操作也有些技巧。选中实体表面，右键快捷菜单点击“实体曲面”，这时候实体整个曲面就被选中了。

5、使用快捷键复制曲面：先使用快捷键组合ctrl+c，然后再使用快捷键组合ctrl+v，整个实体的外表面就复制下来了。

6、可以在选择过滤中先选为面组，然后在模型显示区再选择刚才复制粘贴的面组，最后在proe界面右侧工具栏中点击镜像指令图标。

7、选择RIGHT基准平面作为镜像平面，记得选项中勾选“隐藏原始几何”，把刚才复制的曲面在镜像后隐藏起来。

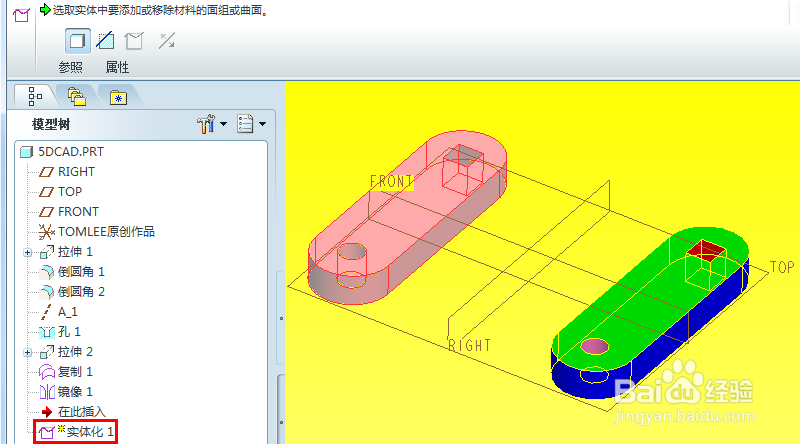

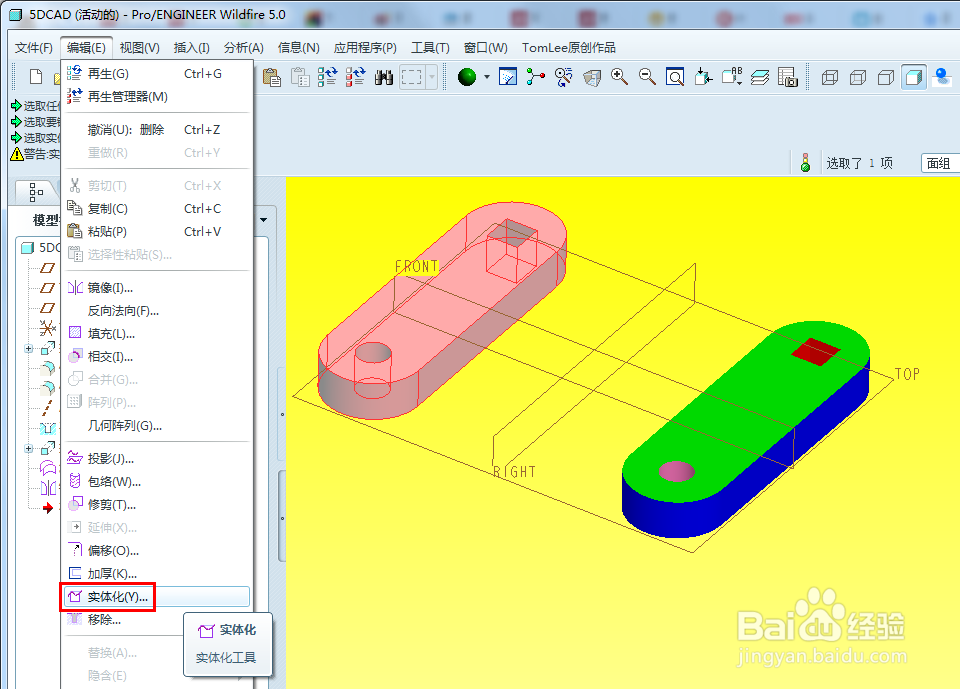

8、可以在选择过滤中先选为面组，然后选中刚才镜像产生的新面组，最后在胆咣骜岱编辑菜单下选择“实体化...”指令。将新面组生成实体，获得实体镜像结果。曲面镜像比特征镜像操作繁琐一些，但是曲诹鬃蛭镲面的计算速度和灵活性更强，特征数目多时可以考虑使用曲面镜像而不是特征镜像。

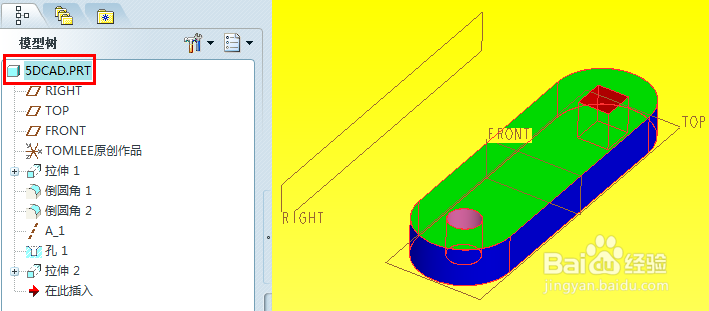

9、最后我们来看看零件镜像的操作，模型树选中零件名，然后在proe界面右侧工具栏点击镜像指令图标。

10、选择RIGHT基准平面作为镜像平面，获得实体镜像结果。零件镜像算作一个整体镜像，一个镜像特征包含了零件的全部几何，优点操作便捷，缺点是会包含实体之外的多余几何。
