Windows主机端与自定义USB HID设备通信详解

1、1．所使用的典型WindowsAPICreateFileReadFileWriteFile以下函数是DDK的内容：HidD_SetFeatureHidD_GetFeatureHidD_SetOutputReportHidD_GetInputReport其中，CreateFile用于打开设备；ReadFile、HidD_GetFeature、HidD_GetInputReport用于设备到主机方向的数据通信；WriteFile、HidD_SetFeature、HidD_SetOutputReport用于主机到设备方向的数据通信。鉴于实际应用，后文主要讨论CreateFile，WriteFile，ReadFile，HidD_SetFeature四个函数，明白了这四个函数，其它的可以类推之。

2、2．几个常见错误当使用以上API时，如果操作失败，调用GetLastError()会得到以下常见错误：6：句柄无效23：数据错误（循环冗余码检查）87：参数错误1784：用户提供的buffer无效后文将会详细说明这些错误情况。

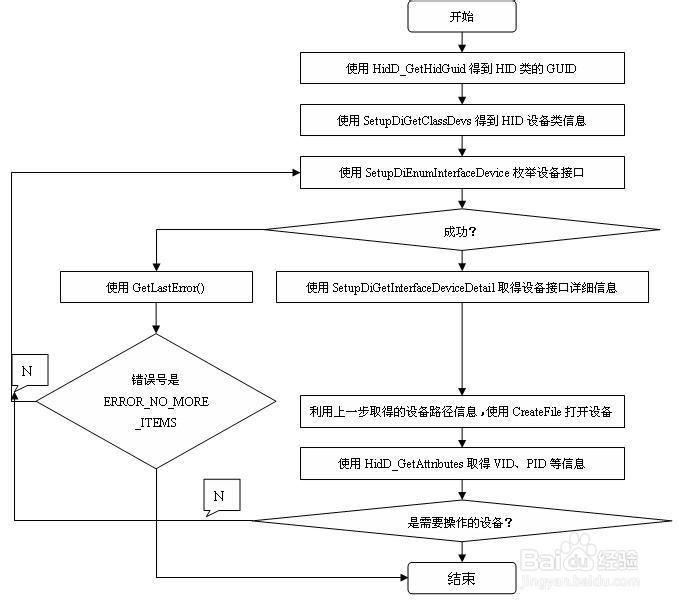

3、3．主机端设备枚举程序流程

4、4．函数使用说明CreateFile(devDetail->DevicePath,//设备路径GENERIC_READ|GENERIC_WRITE,//访问方式FILE_SHARE_READ|FILE_SHARE_WRITE,//共享模式NULL,OPEN_EXISTING,//文件不存在时，返回失败FILE_FLAG_OVERLAPPED,//以重叠（异步）模式打开NULL);在这里，CreateFile用于打开HID设备，其中设备路径通过函数SetupDiGetInterfaceDeviceDetail取得。CreateFile有以下几点需要注意：-访问方式：如果是系统独占设备，例如鼠标、键盘等等，应将此参数设置为0，否则后续函数操作将失败（譬如HidD_GetAttributes）；也就是说，不能对独占设备进行除了查询以外的任何操作，所以能够使用的函数也是很有限的，下文的一些函数并不一定适合这些设备。在此顺便列出MSDN上关于此参数的说明：Ifthisparameteriszero,theapplicationcanqueryfileanddeviceattributeswithoutaccessingthedevice.Thisisusefulifanapplicationwantstodeterminethesizeofafloppydiskdriveandtheformatsitsupportswithoutrequiringafloppyinthedrive.Itcanalsobeusedtotestforthefile'sordirectory'sexistencewithoutopeningitforreadorwriteaccess。-重叠（异步）模式：此参数并不会在此处表现出明显的意义，它主要是对后续的WriteFile，ReadFile有影响。如果这里设置为重叠（异步）模式，那么在使用WriteFile，ReadFile时也应该使用重叠（异步）模式，反之亦然。这首先要求WriteFile，ReadFile的最后一个参数不能为空（NULL）。否则，便会返回87（参数错误）错误号。当然，87号错误并不代表就是此参数不正确，更多的信息将在具体讲述这两个函数时指出。此参数为0时，代表同步模式，即WriteFile，ReadFile操作会在数据处理完成之后才返回，否则阻塞在函数内部。ReadFile(hDev,//设备句柄，即CreateFile的返回值recvBuffer,//用于接收数据的bufferIN_REPORT_LEN,//要读取数据的长度&recvBytes,//实际收到的数据的字节数&ol);//异步模式在这里，ReadFile用于读取HID设备通过中断IN传输发来的输入报告。有以下几点要注意：1、ReadFile的调用不会引起设备的任何反应，即HID设备与主机之间的中断IN传输不与ReadFile打交道。实际上主机会在最大间隔时间（由设备的端点描述符来指定）内轮询设备，发出中断IN传输的请求。“读取”即意味着从某个buffer里面取回数据，实际上这个buffer就是HID设备驱动中的buffer。这个buffer的大小可以通过HidD_SetNumInputBuffers来改变。在XP上缺省值是32（个报告）。2、读取的数据对象是输入报告，也即通过中断输入管道传入的数据。所以，如果设备不支持中断IN传输，那么是无法使用此函数来得到预期结果的。实际上这种情况不可能在HID中出现，因为协议指明了至少要有一个中断IN端点。3、IN_REPORT_LEN代表要读取的数据的长度（实际的数据正文+一个byte的报告ID），这里是一个常数，主要是因为设备固件的信息我是完全知道的，当然知道要读取多少数据（也就是报告的长度）；不过也可以通过另外的函数（HidD_GetPreparsedData）来事先取得报告的长度，这里不做详细讨论。因为很难想象在不了解固件信息的情况下来做自定义设备的HID通信，在实际应用中一般来说就是固件与PC程序匹配着来开发。此参数如果设置过大，不会有实质性的错误，在recvBytes参数中会输出实际读到的长度；如果设置过小，即小于报告的长度，会返回1784号错误（用户提供的buffer无效）。4、关于异步模式。前面已经提过，此参数的设置必须与CreateFile时的设置相对应，否则会返回87号错误（参数错误）。如果不需要异步模式，此参数需置为NULL。在这种情况下，ReadFile会一直等待直到数据读取成功，所以会阻塞住程序的当前过程。WriteFile(hDev,//设备句柄，即CreateFile的返回值reportBuf,//存有待发送数据的bufferOUT_REPORT_LEN,//待发送数据的长度&sendBytes,//实际收到的数据的字节数&ol);//异步模式在这里，WriteFile用于传输一个输出报告给HID设备。有以下几点要注意：1、与ReadFile不同，WriteFile函数被调用后，虽然也是经过驱动程序，但是最终会反映到设备中。也就是说，调用WriteFile后，设备会接收到输出报告的请求。如果设备使用了中断OUT传输，则WriteFile会通过中断OUT管道来进行传输；否则会使用SetReport请求通过控制管道来传输。2、OUT_REPORT_LEN代表要写入的数据长度（实际的数据正文+一个byte的报告ID）。如果大于实际报告的长度，则使用实际报告长度；如果小于实际报告长度，会返回1784号错误（用户提供的buffer无效）。3、reportBuf[0]必须存有待发送报告的ID，并且此报告ID指示的必须是输出报告，否则会返回87号错误（参数错误）。这种情况可能容易被程序员忽略，结果不知错误号所反映的是什么，网上也经常有类似疑问的帖子。顺便指出，输入报告、输入报告、特征报告这些报告类型，是反映在HID设备的报告描述符中。后文将做举例讨论。4、关于异步模式。前面已经提过，此参数的设置必须与CreateFile时的设置相对应，否则会返回87号错误（参数错误）。如果不需要异步模式，此参数需置为NULL。在这种情况下，WriteFile会一直等待直到数据读取成功，所以会阻塞住程序的当前过程。HidD_SetFeature(hDev,//设备句柄，即CreateFile的返回值reportBuf,//存有待发送数据的bufferFEATURE_REPORT_LEN);//buffer的长度HidD_SetOutputReport(hDev,//设备句柄，即CreateFile的返回值reportBuf,//存有待发送数据的bufferOUT_REPORT_LEN);//buffer的长度HidD_SetFeature发送一个特征报告给设备，HidD_SetOutputReport发送一个输出报告给设备。注意以下几点：1、跟WriteFile类似，必须在reportBuf[0]中指明要发送的报告的ID，并且和各自适合的类型相对应。也就是说，HidD_SetFeature只能发送特征报告，因此报告ID必须是特征报告的ID；HidD_SetOutputReport只能发送输出报告，因此报告ID只能是输出报告的ID。2、这两个函数最常返回的错误代码是23（数据错误）。包括但不仅限于以下情况：-报告ID与固件描述的不符。-传入的buffer长度少于固件描述的报告的长度。据有关资料反映（非官方文档），只要是驱动程序对请求无反应，都会产生此错误。

5、5．常见错误汇总-HIDReadFile-ErrorCode6(handleisinvalid)传入的句柄无效-ErrorCode87(参数错误)很可能是createfile时声明了异步方式，但是读取时按同步读取。-ErrorCode1784(用户提供的buffer无效):传参时传入的“读取buffer长度”与实际的报告长度不符。-HIDWriteFile-ErrorCode6(handleisinvalid)传入的句柄无效-ErrorCode87（参数错误）-CreateFile时声明的同步/异步方式与实际调用WriteFile时传入的不同。-报告ID与固件中定义的不一致（buffer的首字节是报告ID）-ErrorCode1784(用户提供的buffer无效)传参时传入的“写入buffer长度”与实际的报告长度不符。-HidD_SetFeature-HidD_SetOutputReport-ErrorCode1(incorrectfunction)不支持此函数，很可能是设备的报告描述符中未定义这样的报告类型（输入、输出、特征）-ErrorCode6(handleisinvalid)传入的句柄无效-ErrorCode23（数据错误（循环冗余码检查））-报告ID与固件中定义的不相符（buffer的首字节是报告ID）-传入的buffer长度少于固件定义的报告长度（报告正文+1byte,1byte为报告ID）-据相关资料反映（非官方文档），只要是驱动程序不接受此请求（对请求无反应），都会产生此错误

6、6．报告描述符及数据通信程序示例报告描述符（由于是汇编代码，所以不必留意其语法，仅需注意表中的每个数据都占1个字节）：_ReportDescriptor://报告描述符.dw0x06荑樊综鲶,0x00,0xff//用法页.dw0x09,0x01//用法(供应商用法1).dw0xa1,0x01//集合开始.dw0x85,0x01//报告ID(1).dw0x09,0x01//用法(供应商用法1).dw0x15,0x00//逻辑最小值(0).dw0x26,0xff,0x0//逻辑最大值(255).dw0x75,0x08//报告大小(8).dw0x95,0x07//报告计数(7).dw0x81,0x06//输入（数据，变量，相对值）.dw0x09,0x01//用法(供应商用法1).dw0x85,0x03//报告ID（3）.dw0xb1,0x06//特征（数据，变量，相对值）.dw0x09,0x01//用法(供应商用法1).dw0x85,0x02//报告ID（2）.dw0xb1,0x06//特征（数据，变量，相对值）.dw0x09,0x01//用法(供应商用法1).dw0x85,0x04//报告ID（4）.dw0x91,0x06//输出（数据，变量，相对值）.dw0xc0//结合结束_ReportDescriptor_End:这个报告描述符，定义了4个不同的报告：输入报告1，特征报告2，特征报告3，输出报告4（数字代表其报告ID）。为了简化，每个报告都是7个字节（加上报告ID就是8个字节）。下面用一个简单的示例来描述PC端与USBHID设备进行通信的一般方法。
