怎么看别克汽车点火系统电路图

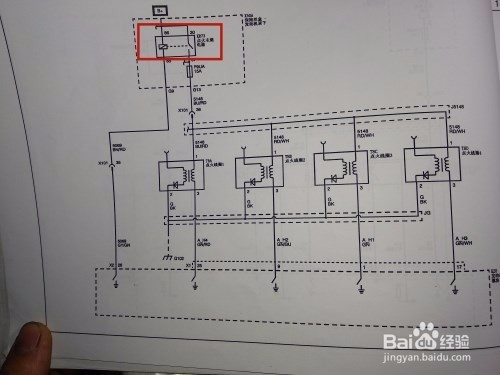

1、点火主继电器。从电路图上可以看到有一个主继电器来控制四个点火线圈初级绕组电源，在实际维修中会出现因电源线断路，点火线圈不工作，汽车出现缺缸的故障。

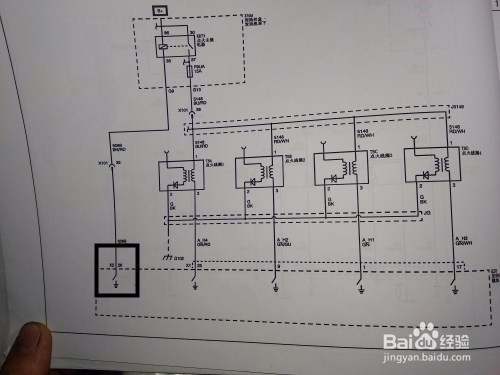

2、主继电器控制端。在这个电路图上只标注了控制端的针角，并不能看出为什么吸合，当点火开关接通后，电脑模块ECM通电后就能，就会让26号针角吸合，为汽车点火做准备。

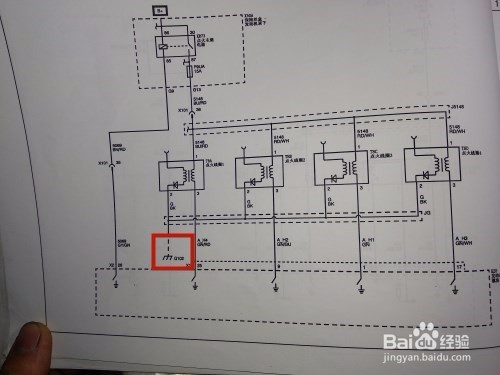

3、一稍僚敉视个接地点。从电路图上可以看到有四个点火线圈，但只有一个接地点，小编喜欢把电源与接地分开是为了容易区分，但在实际工作时不能只想到正极，忽略了负极，没有负有电流不通，点火线圈也不会工作。

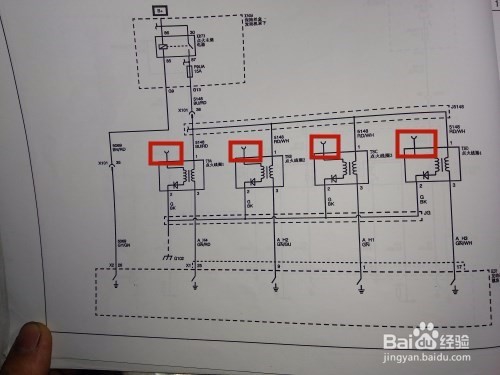

4、点火线圈。四个点火线圈上有四根线，在实际车辆上只有三根，次级绕组也初级共用一个电源，不能让电路图搞糊涂。

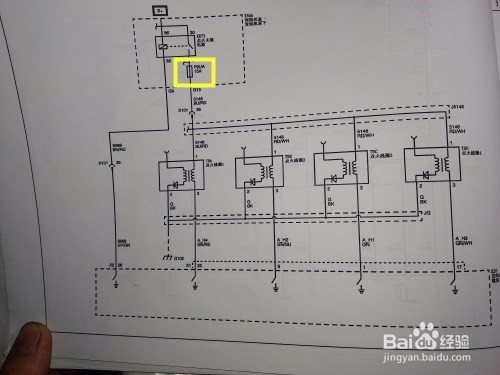

5、四个信号接地点。当汽车工作时会按照1、3、4、2的工作顺序来让线圈工作，工作的条件就是ECM内的接地点吸合。
