了解HTAS-500A直流断路器安秒特性测试仪

1、测试准备

将仪器平稳放置在台面上，然后取出附帽季件包中的大电流线将直流断路器与仪器的背后的正负接线柱连接起来。若直流断路器为双联开关，则需要用附件中的短接线将直流断路器的一端短接起来。插上电源线，开启仪器背后的电源开关，仪器正常开机后初始化WindowsXP操作系统，并自动运行直流断路器安秒特性测试系统。

2、界面介绍

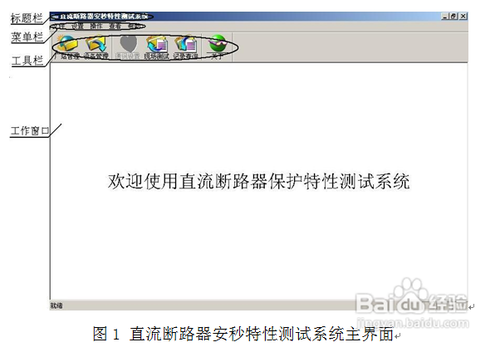

图1 直流断路器安秒特性测试系统主界面

如图1所示，直流断路器安秒特性测系统的主界面包括标题栏、菜单栏、工国独截具栏和工作窗口。

1）标题栏，显示软件的名称。

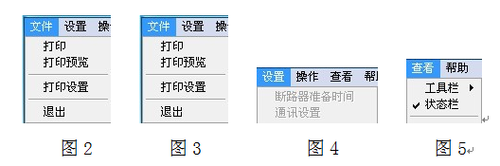

2）菜单栏，单击菜单栏的每一项都可打开下级子菜单。“文件”项下级菜单中可执行打印功能，包括打印预览，打印设置和退出（如图2）；“设置”项在主界面下无效，在测试界面中才可设置断路器准备时间和通讯设置（如图3）；“操作”项为该软件可执行的各项功能（如图4）；“查看”项的下级菜单可执行工具栏和状态栏的显示和隐藏（如图5）；“帮助”项为该软件的的版本号。

3）工具栏，为该软件的可执行的各项功能，用户可直接点

击工具栏上的图标打开，也可执行菜单栏中“操作”项的下级菜单打开。

4）工作窗口，在主界面中工作窗口为欢迎界面，当点击工具栏上的各项功能后，工作窗口会相应关娃的改变或弹出对话框。

1、1．使用前请检查仪器是否可靠接地。

2、2．待测直流短路器是否已经断开其它电气连接，是否合闸。

3、3．结束工作后需拆卸下大电流线并放入附件包中妥善保管。

4、4．等系统正常关机后，才能关闭仪器背后的电源开关。
