机器视觉与下位机通信

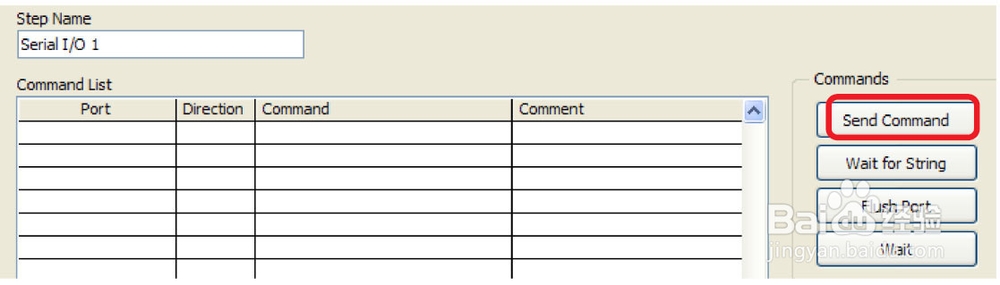

1、 在过程最后加入串口通信模块

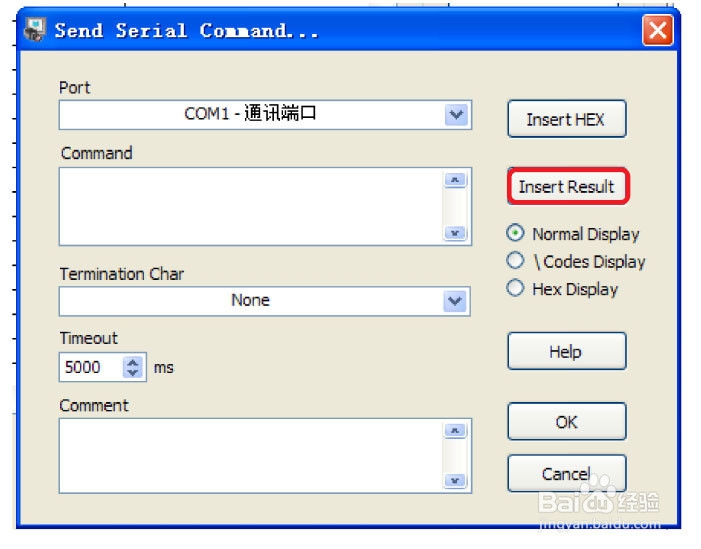

2、点击Send Command按钮,进入设置发送串口指令设置界面

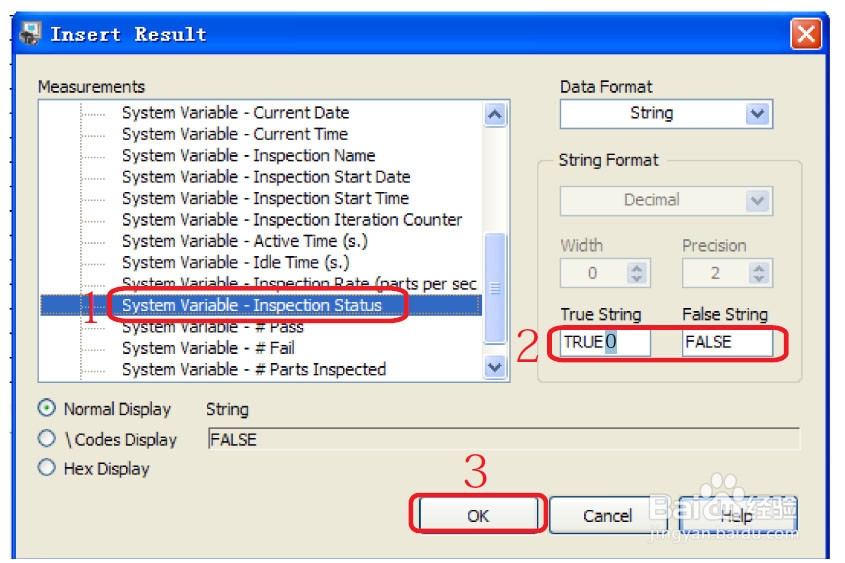

3、点击InsertResult按钮,进入插入结果设置界面

4、在Measurements中选中 System Variable-Inspection Status

将True String 设置成 TRUE0,

False String 设置成FALSE

点击OK返回

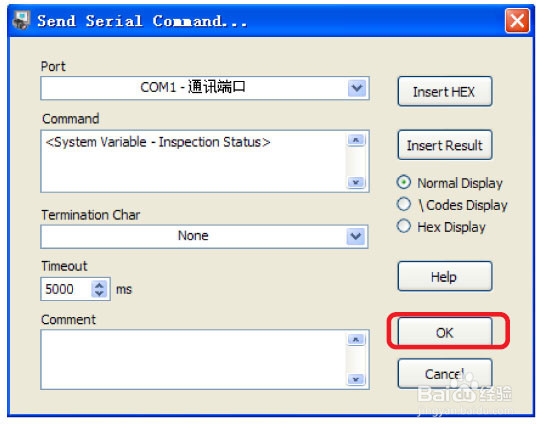

5、点击OK返回

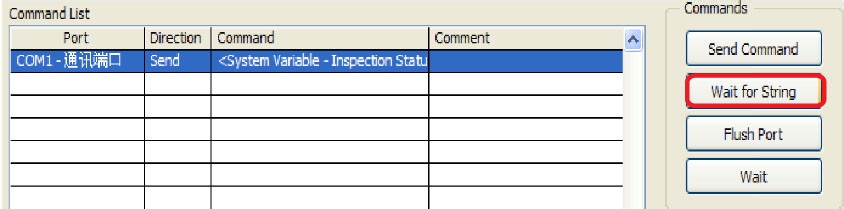

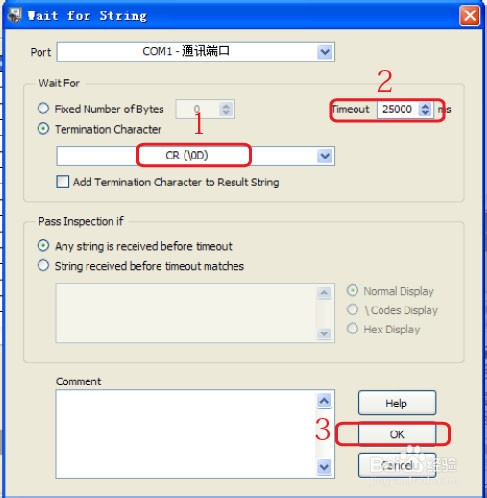

6、点击Wait for String按钮,进入设置等待串口指令设置界面

7、  在Termination Character 中选CR(\0D)作为等待触发指

  调节等待时间为25秒

  点击OK返回

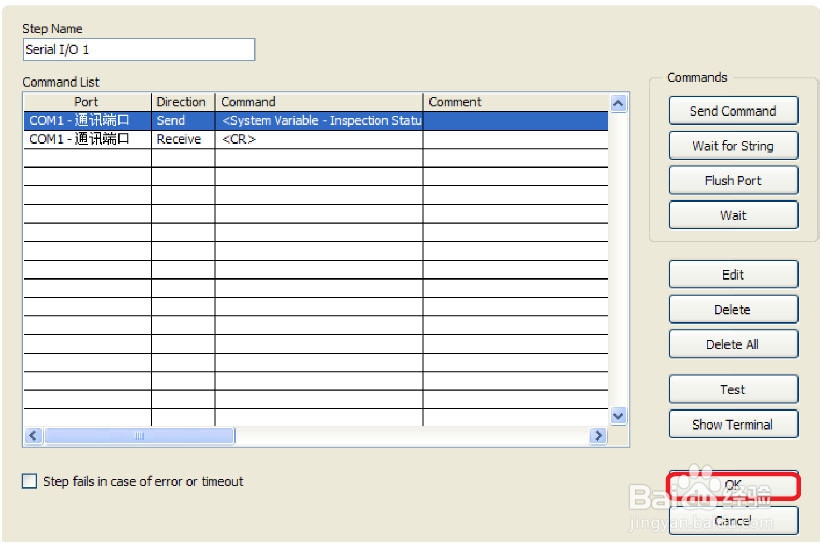

8、至些完成了串口设置    点击OK返回

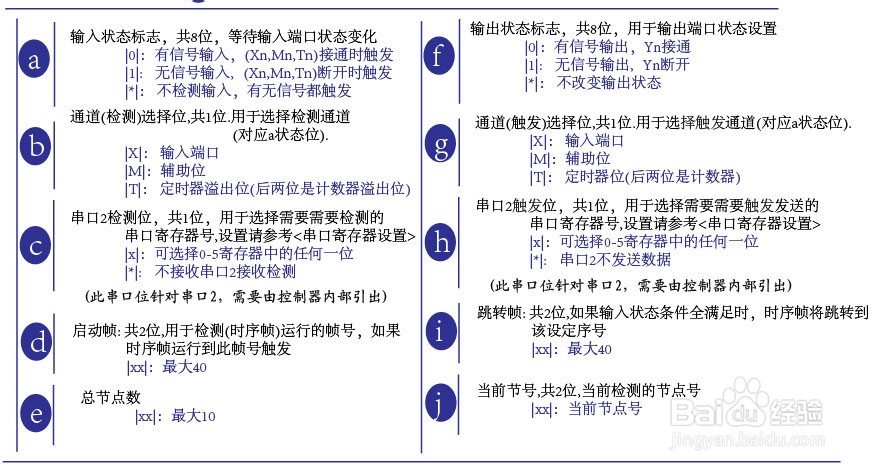

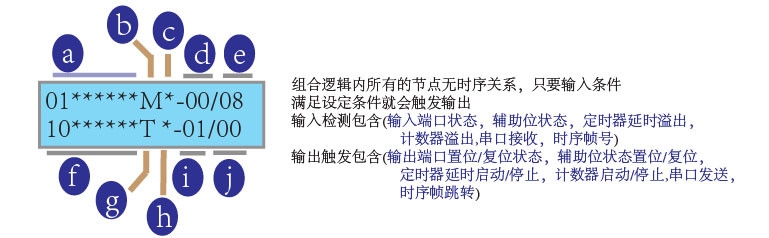

1、将控制器调到组合逻辑界面下，按下上下两键进入设置界面

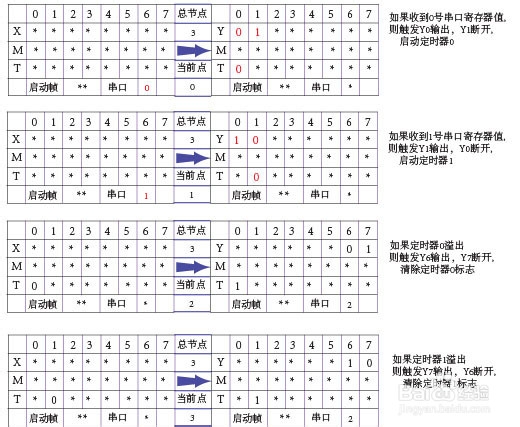

2、分析状态表

如果收到0号串口寄存器值,则触发Y0输出，Y1断开,启动定时器0

如果收到1号串口寄存器值,则触发Y1输出，Y0断开,启动定时器1

如果定时器0溢出,则触发Y6输出，Y7断开,清除定时器0标志

如果定时器1溢出,则触发Y7输出，Y6断开,清除定时器1标志

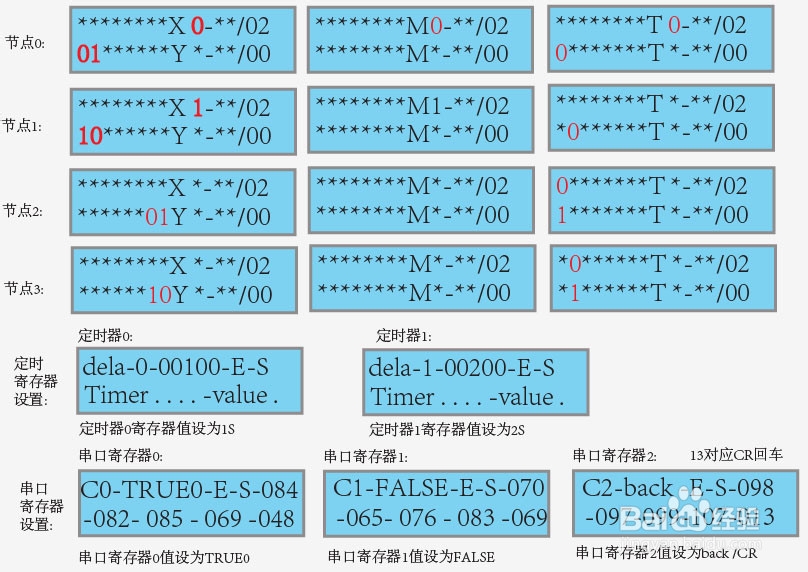

3、将状态表输入控制器,这里我们需要设置的是组合逻辑

4、至此，通过串口连接上位机与下位机,就实现控制要求了
