auto CAD图层功能详解怎么用

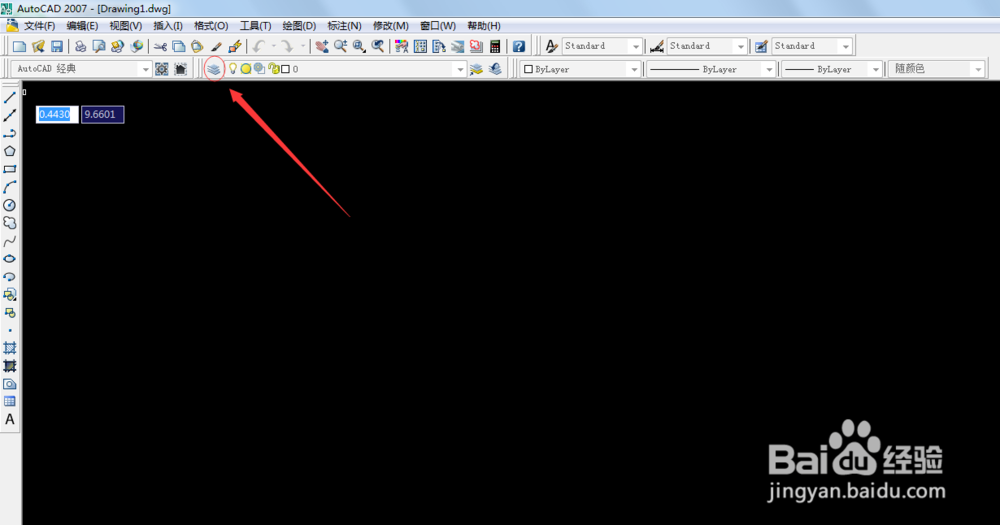

1、打开CAD我们会看到左上角有一个像书一样的图例，如箭头所示，我们左键单击打开它。

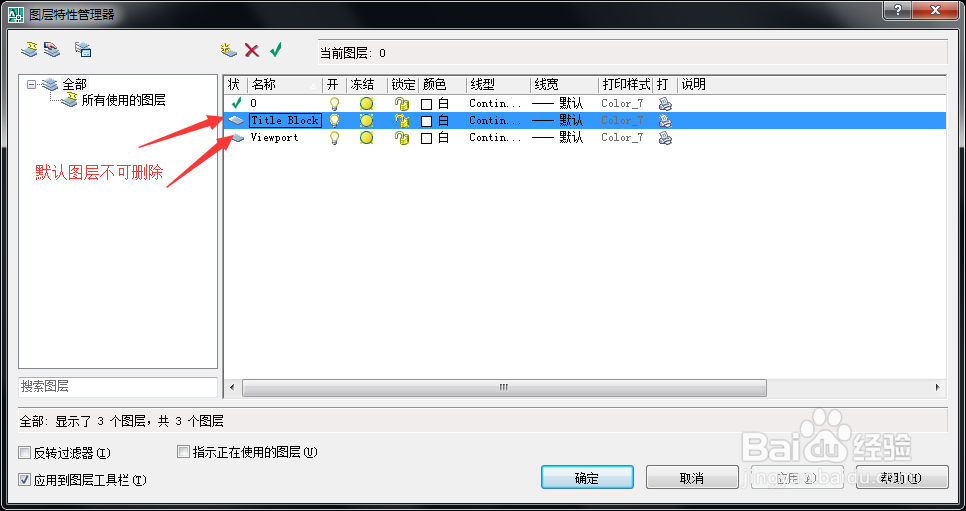

2、这个时候我们先来看一下，已经有了3个图层，这3个图层0是系统默认，不可删除，Title Block与Viewport图层，不可删除。

3、点击如箭头所示，左键单击新建图层。

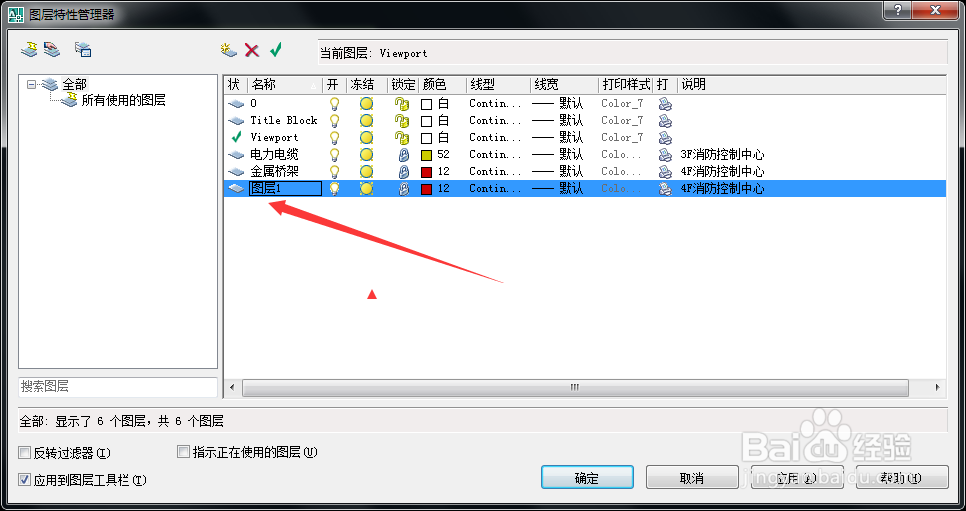

4、新建后我们会看到我们新建的这个图层会以蓝色状态条呈现；我们单击鼠标左键等待一会（注：左键单击后等待2-3秒可编辑切勿着急），名称进行编辑。

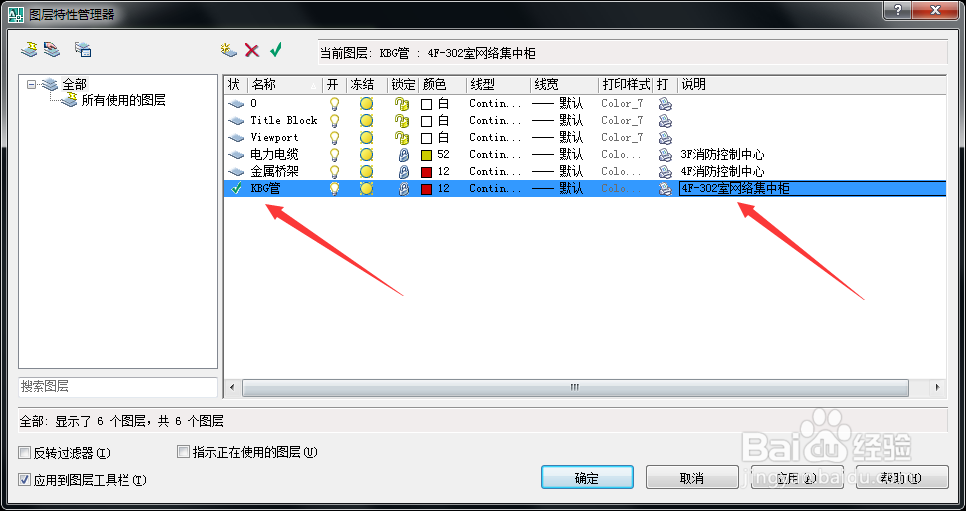

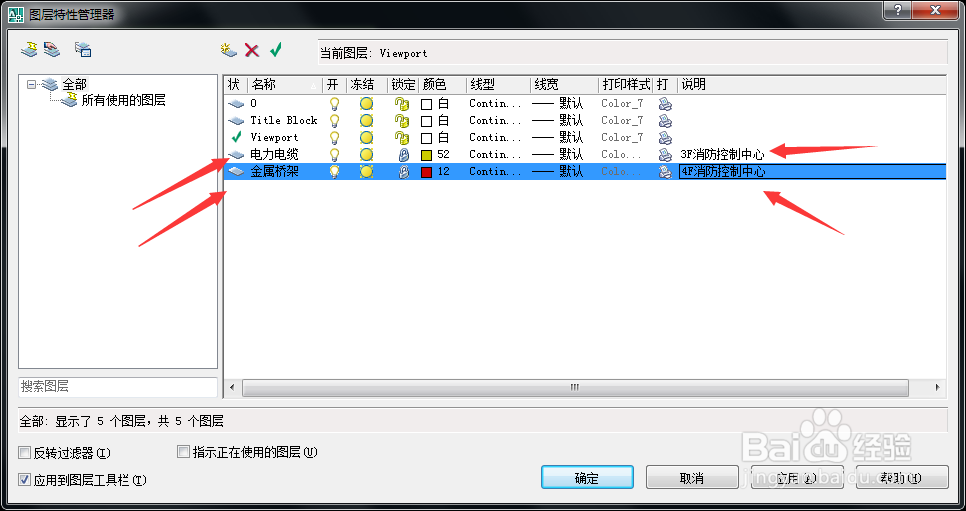

5、如箭头所示，这是刚刚新建的图层，有一个要点：说明栏这里是可以备注的；目的就是在于，我们大家作图的很多时候，一旦任务繁多，会忘记种种事情；所以多个备注，提高工作效率。同样，当施工单位拿到图纸之后，也会通过图层来识别一些朦胧的问题；

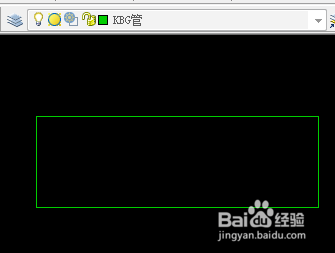

6、然后我们进入编辑模式，我们先把图层切换到新建图层，输入rec矩形命令并回车，鼠标左键长按画出矩形。

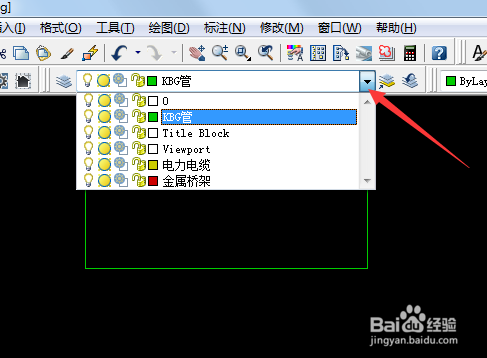

7、切换图层点击，如图箭头所示，选中新建的其他图层。

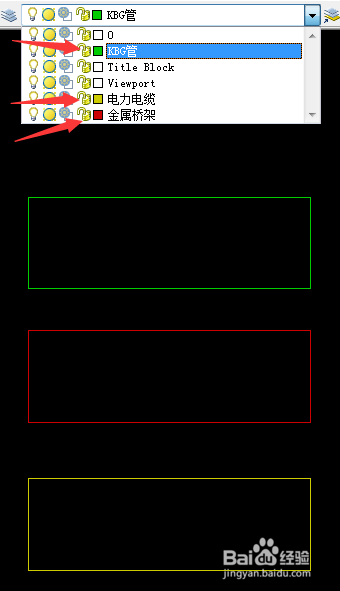

8、下方为新建的3个图层，分别代表着不同的工程部件。

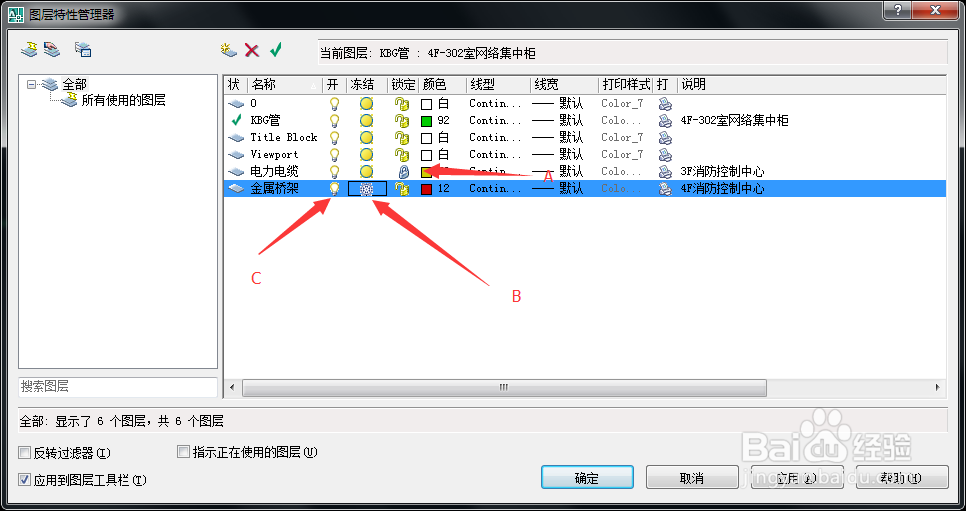

9、如图箭头所示，A箭头表示图层锁定，锁定后的图层会显示；但不可编辑；不可删除。B箭头表示；冻结，冻结后的图层不显示；不可编辑，不可删除。C箭头表示；图层关；关闭的图层不显示；不可编辑，不可删除。那么冻结和图层关区别在哪里？图层关闭，打开图纸时系统默认会加载只是我们看不到而已，但是打开图层编辑可以看到。图层冻结，打开图纸时系统默认会屏蔽这些冻结的图层内存，但是打开图层编辑可以看到。
