八通道分析仪USBCAN-MODUL 8的安装说明

本文简单介绍了八通道分析仪USBCAN-MODUL 8的设备安装，对于想要了解使用相关设备的工程师具有很好的指导意义。

工具/原料

八通道分析仪USBCAN-MODUL 8

笔记本电脑

USB数据连接线

设备简介

1、八通道分析仪USBCAN颍骈城茇-MODUL 8是集成8路CAN接口的高性能型CAN-Bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范，采用USBCAN-Modul 8，PC可以墩伛荨矧通过USB接口快速连接至CAN-Bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-Bus网络领域中数据处理、数据采集的CAN-Bus网络控制节点。下面介绍下它的安装：

1、八通道分析仪USBCAN-MODUL 8外形简介

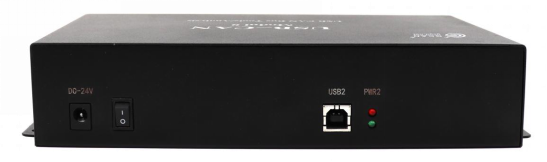

1、八通道分析仪USBCAN-MODUL 8的设备外形尺寸为：(长)234mm * (宽)121mm * (高)44mm，如图所示：

2、八通道分析仪USBCAN-MODUL 8的接口定义及功能

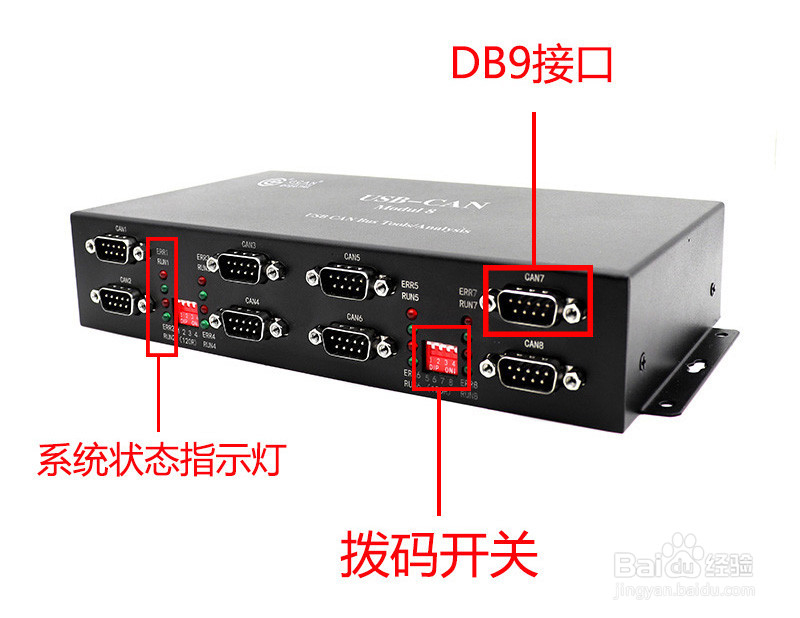

1、八通道分析仪USBCAN-MODUL 8集成了8路CAN总线通道，使用8个DB9接口引出。其接口位置如图所示：

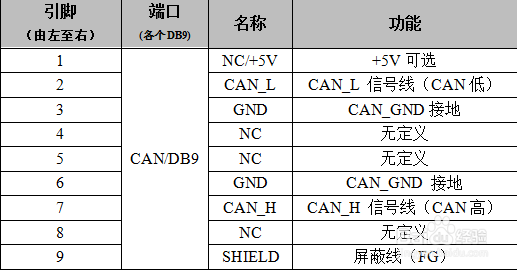

2、八通道分析仪USBCAN-MODUL 8的接口定义如表所示：

3、八通道分析仪USBCAN-MODUL 8的驱动及软件安装

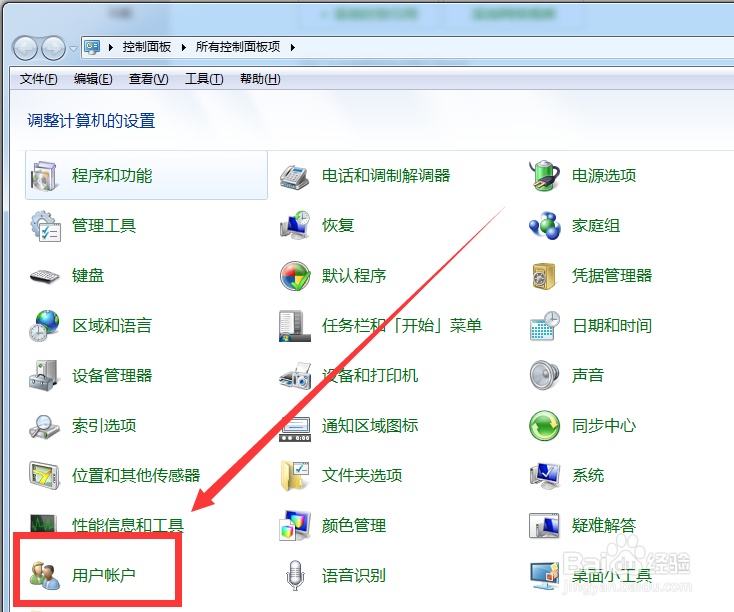

1、驱动及软件安装之前，请工程师确保自己登陆Windows的账户是管理员，或工程师账户有安装驱动及软件的相关权限，否则可能导致安装失败。确认Windows账户权限的方法：控制面板-工程师账户。

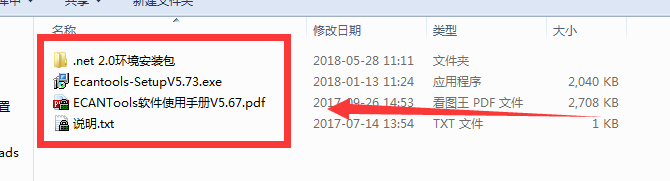

2、工程师可以通过直接安装ECANTools软件的方式，完成驱动及软件的打包安装。如需手动安装驱动，请进入犴鲻嗵聒光盘中的“驱动driver”文件夹，选择与系统对应（32/64位）的安装文件（DriverSetup.exe/DriverSetup64.exe）进行手动安装

3、工程师可以通过运行上方DriverSetup.exe/DriverSetup瀵鸦铙邮64.exe后点击“卸载”按钮卸载瀚柏围歪安装好的设备驱动。工程师可通过“添加/删除程序”中找到ECANTools软件对其进行卸载。
