CAD中将填充面转为多段线

2025-11-10 06:21:19

1、在CAD作图中,我们经常会遇到这样的处理:

将CAD填充面的边界转为多段线

在这里给大家介绍三种方法:

下面先说最简单的。

CAD中将填充面转为多段线

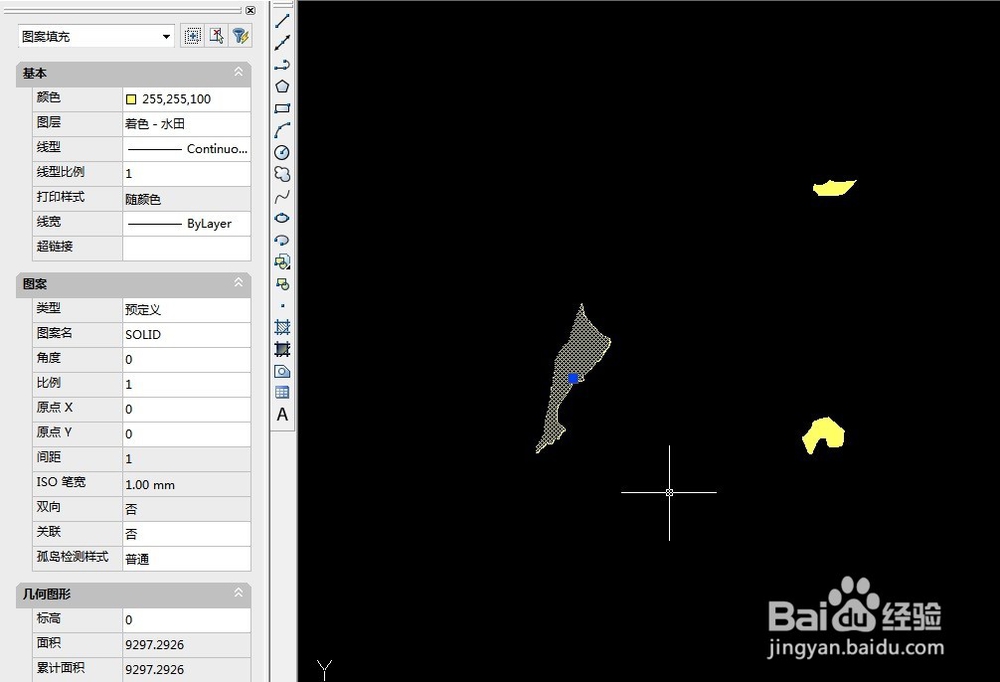

2、如图:有多个填充面。

最简单的方法就是双击填充面

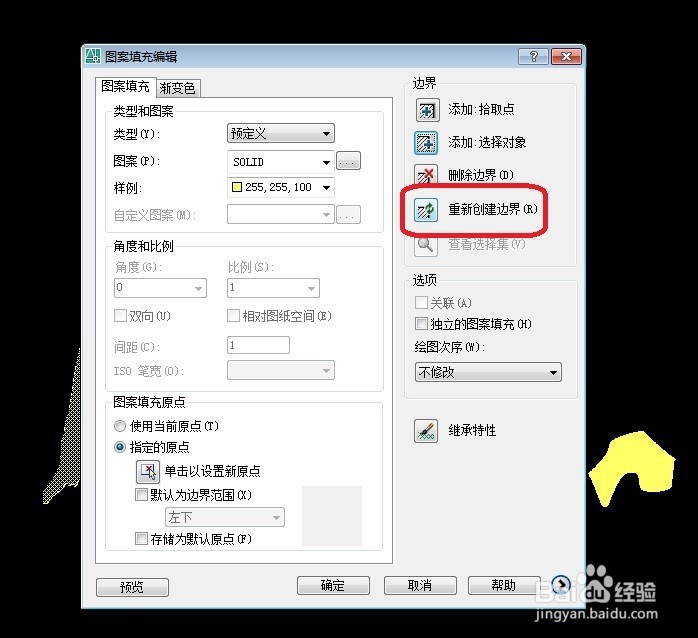

重新创建边界。

CAD中将填充面转为多段线

3、如果有很多个填充面,一个一个地转就有点麻烦了。

所以,我在网上下载一个批量转换插件就可以了。

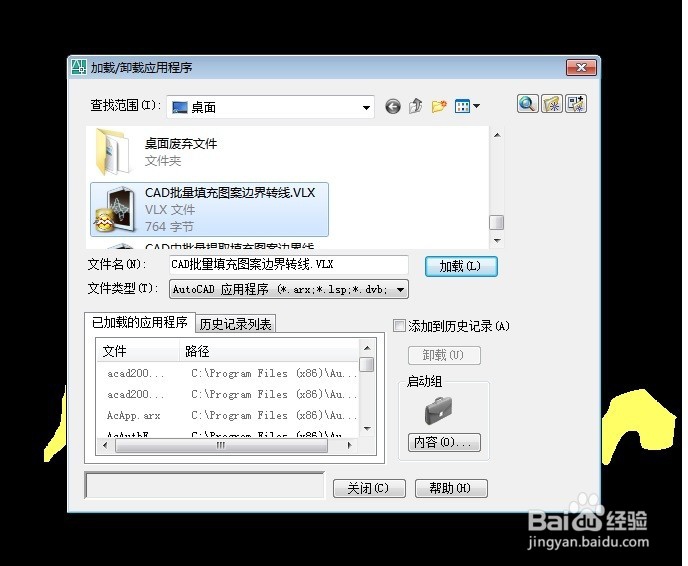

输入命令:APPLOAD 加载插件。

CAD中将填充面转为多段线

4、加载完成后:输入hatch-pl

选中要转的填充面就可以了

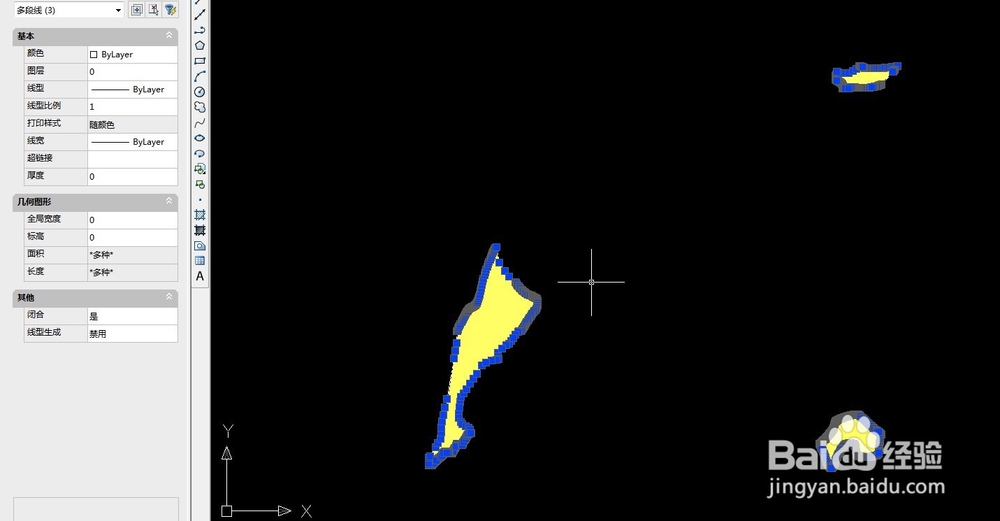

如图:转换完成。

CAD中将填充面转为多段线

5、除了上面的方法,还可以用FME转

将数据加入FME

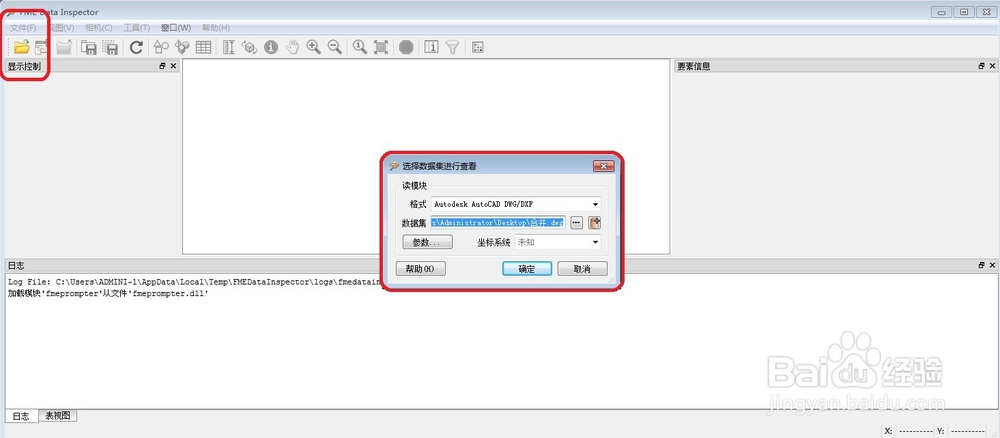

如下图:

CAD中将填充面转为多段线

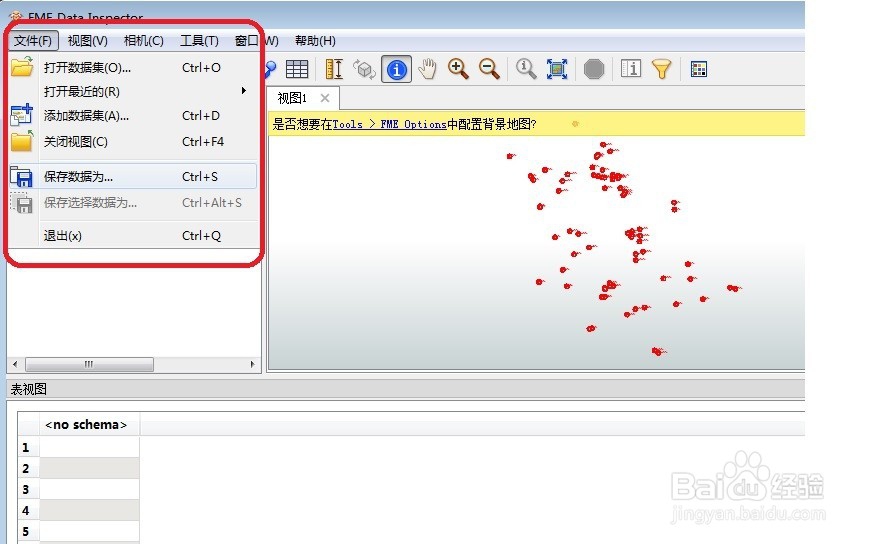

6、再点击右上角文件,将数据导出来。

保存为Esri Shape格式

这样就导出了填充面的边界线了。

可以通过ARGIS或者mapgis转成cad就OK了。

CAD中将填充面转为多段线

7、以上是个人转CAD填充面的经验,希望对大家有所帮助。大家不喜勿喷。谢谢。
