配置路由器RIP动态路由

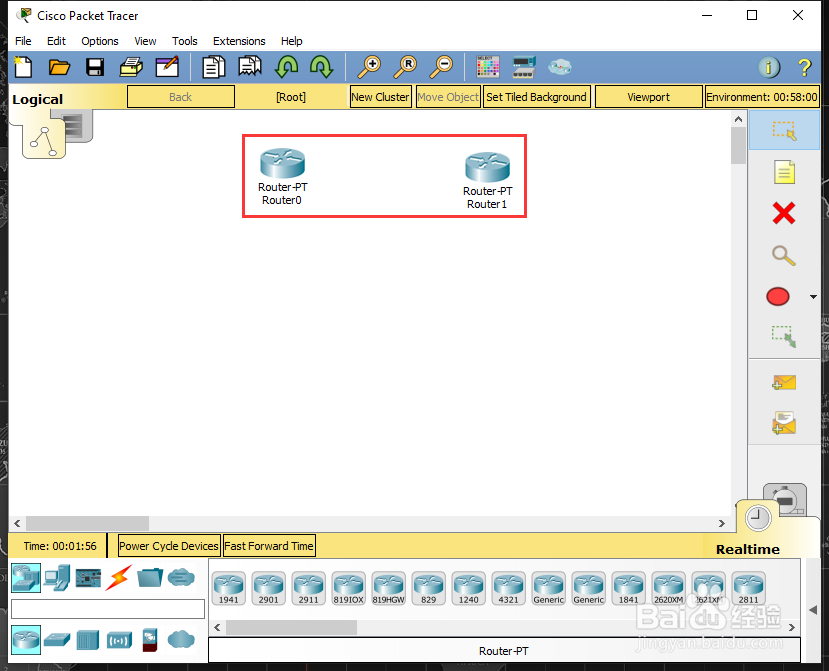

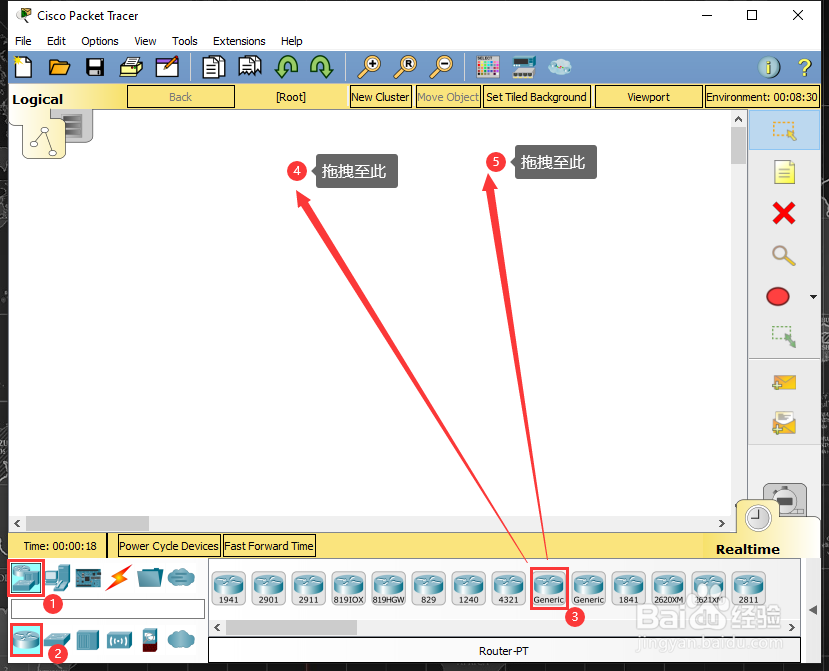

1、在Cisco Packet Tracer模拟器中，通过下方的设备选择区，选择【Network Devices】中的【Routers】里的【Router-PT】拖拽至工作区中；添加完成后，在工作区中可以看到2台名称分别为【Router0】、【Router1】的【Router-PT】设备；

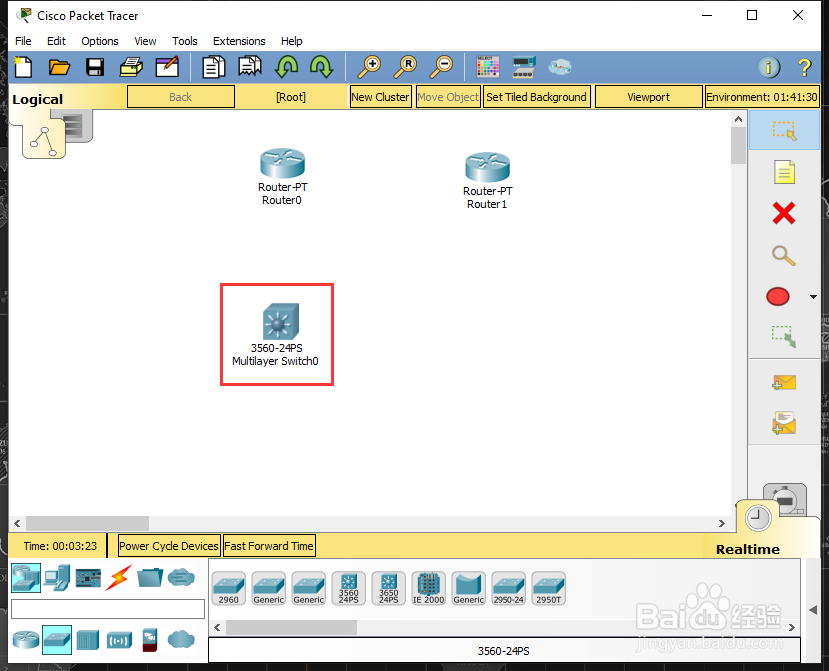

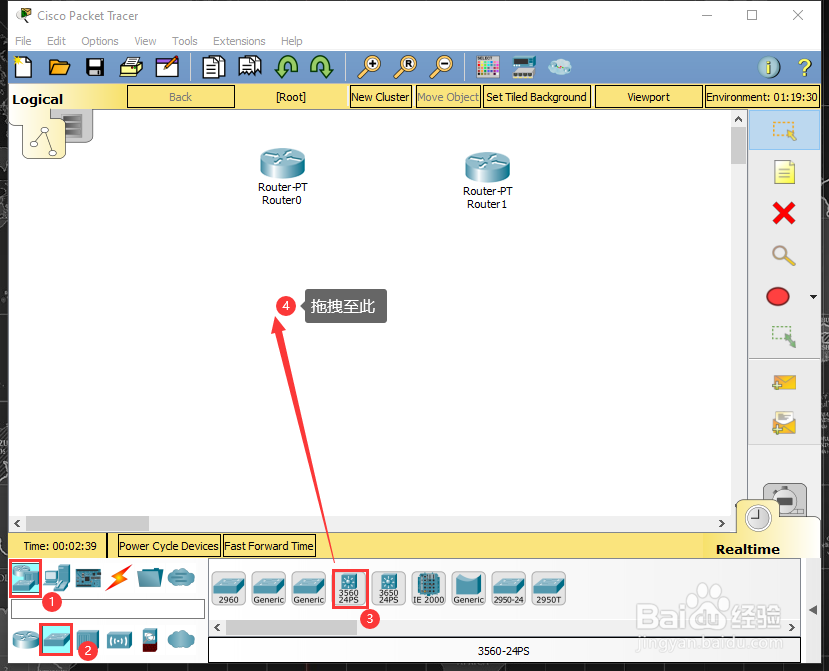

2、通过下方的设备选择区，选择【Network Devices】中的【Switches】里的【3560-24PS】拖拽至工作区中；添加完成后，在工作区中可以看到1台名称为【Multilayer Swith0】的【3560-24PS】设备；

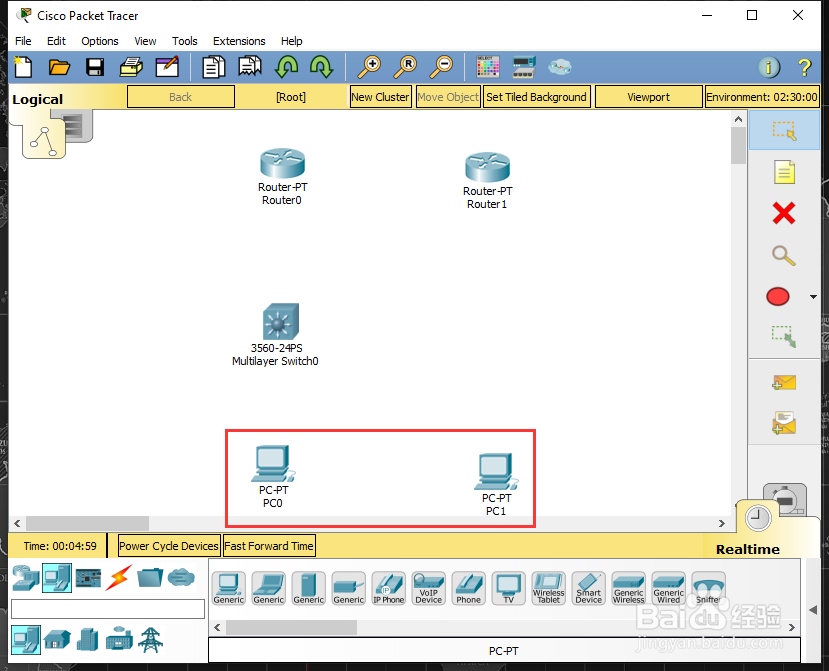

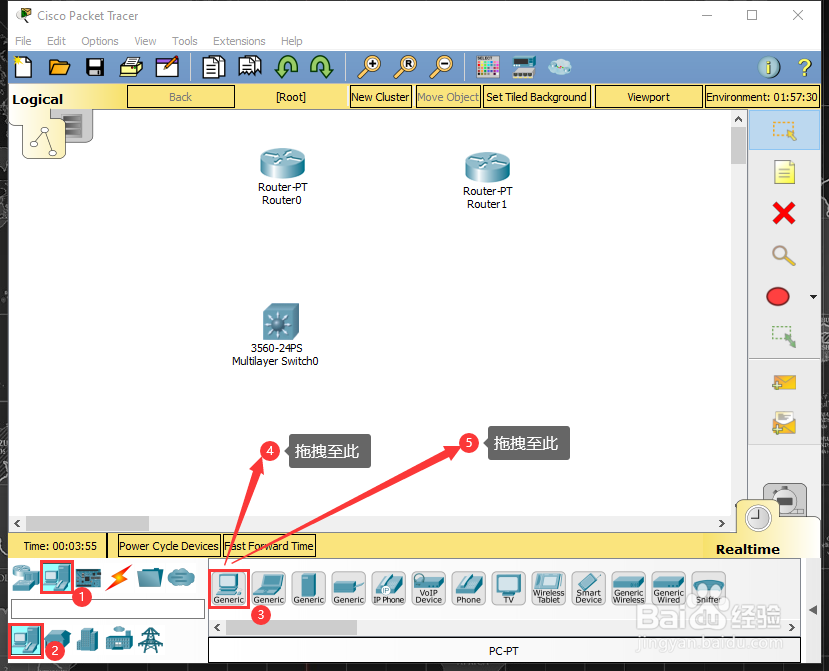

3、通过下方的设备选择区，选择【End Devices】中的【Generic】里的【PC-PT】拖拽至工作区中；添加完成后，在工作区中可以看到2台名称分别为【PC0】、【PC1】的【PC-PT】设备；

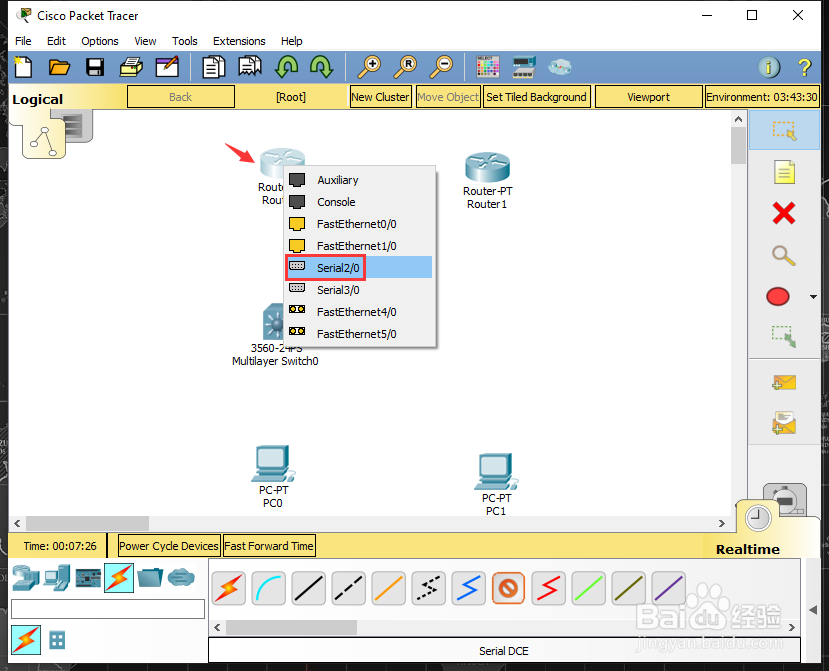

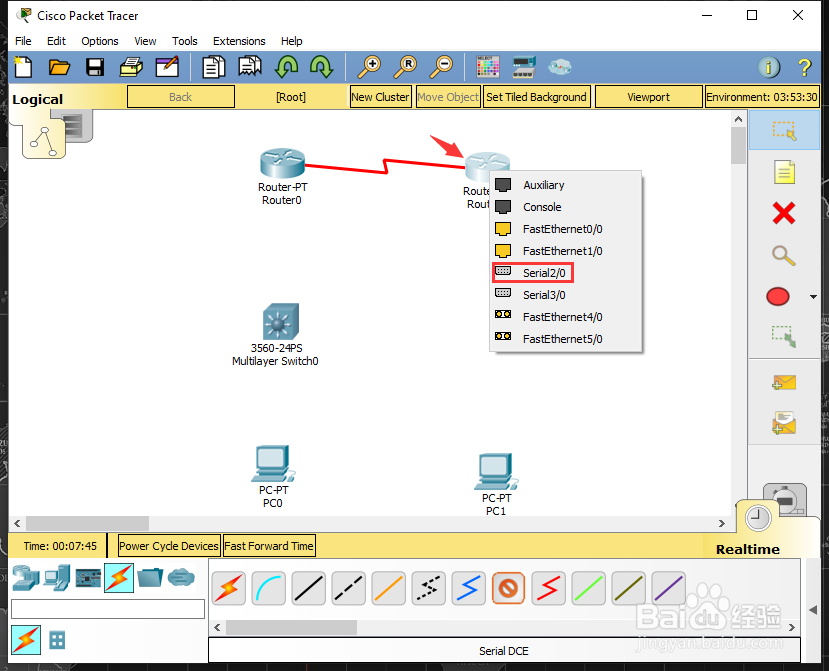

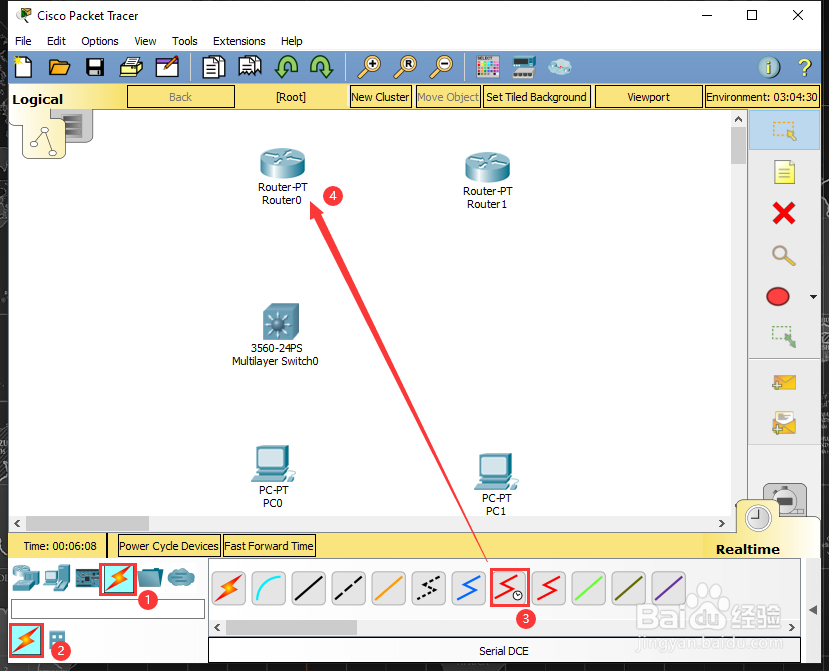

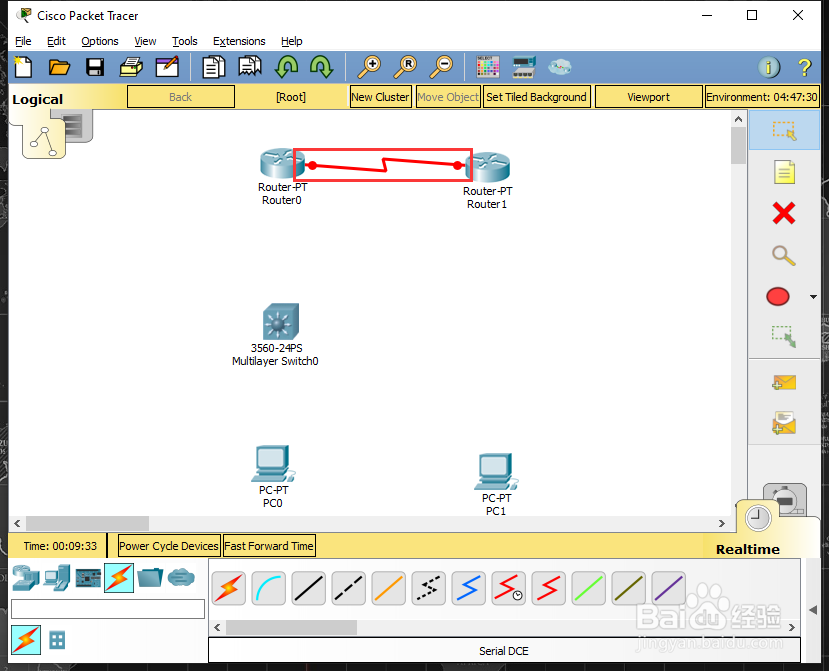

4、通过下方的设备选择区，选择【Connections】中的【Serial DCE】，将工作区中的【Router0】的【Serial2/0】与【Router1】的【Serial2/0】进行连接；

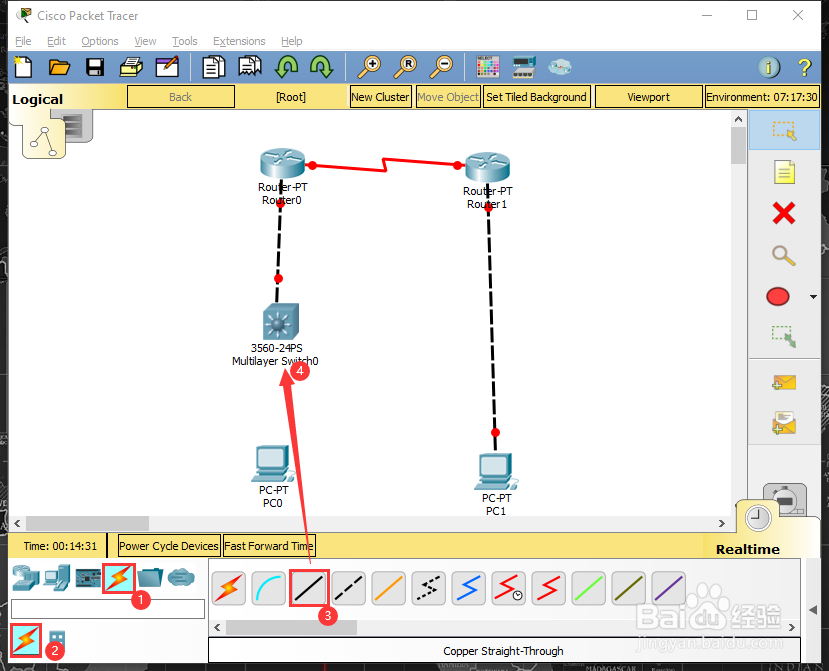

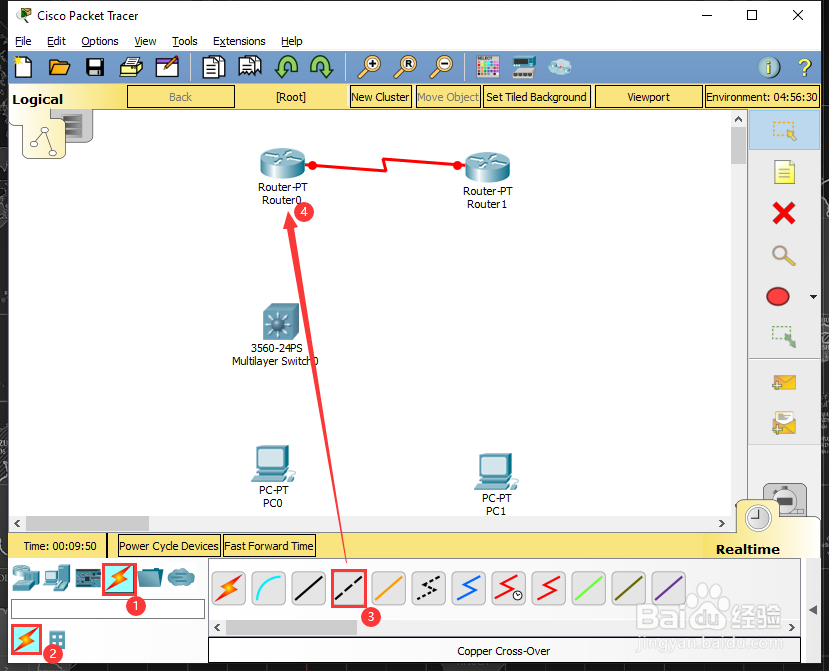

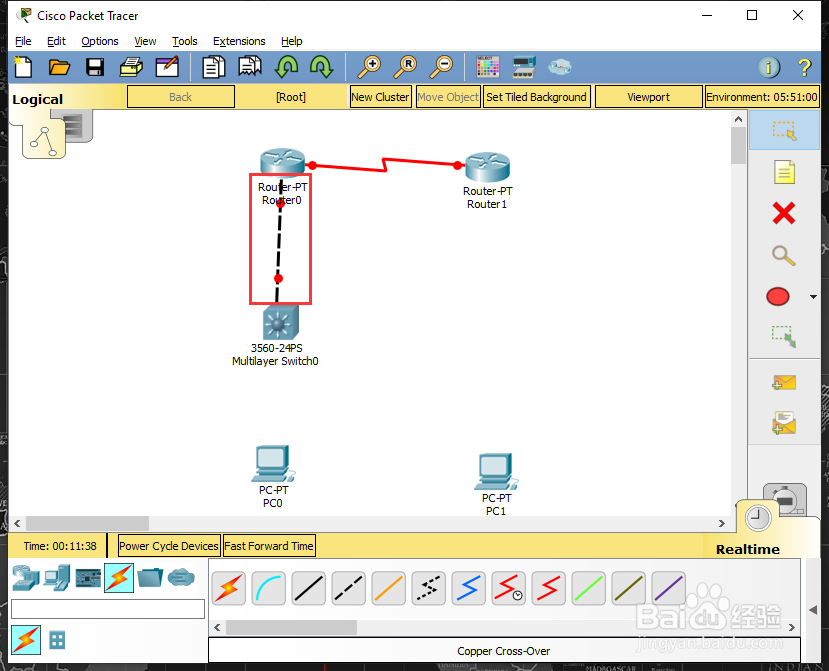

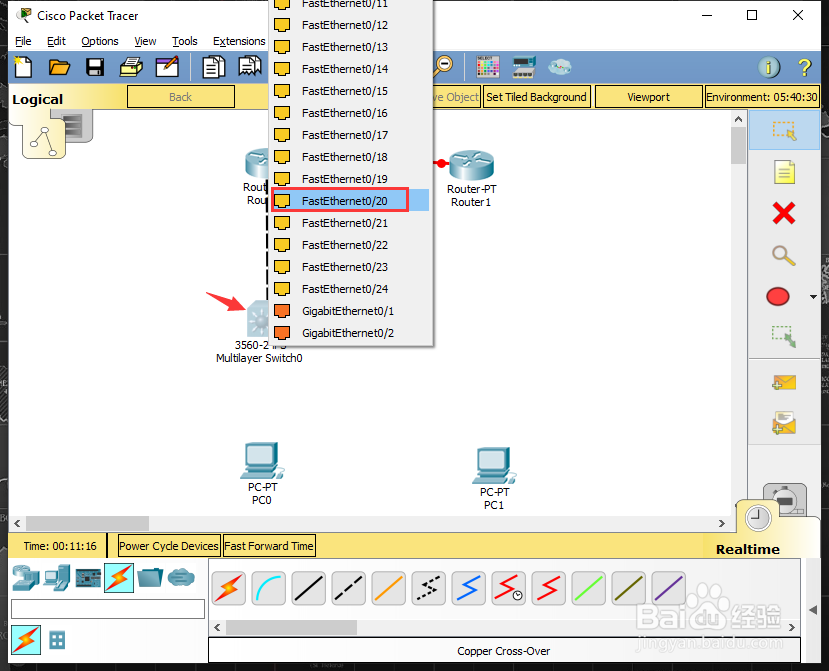

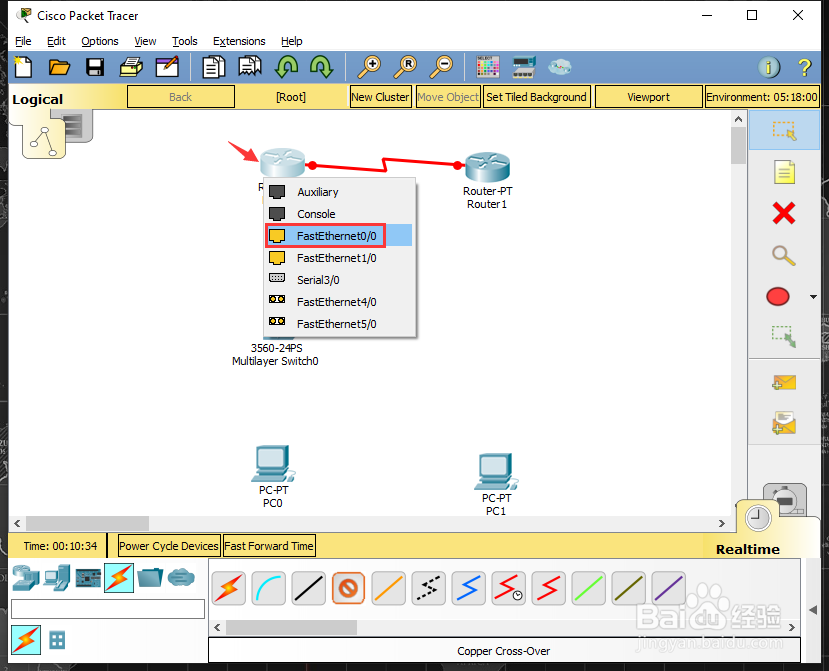

5、通过下方的设备选择区，选择【Connections】中的【Copper Cross-Over】，将工作区中的【Router0】的【FastEthernet0/0】与【Multilayer Swith0】的【FastEthernet0/20】进行连接；

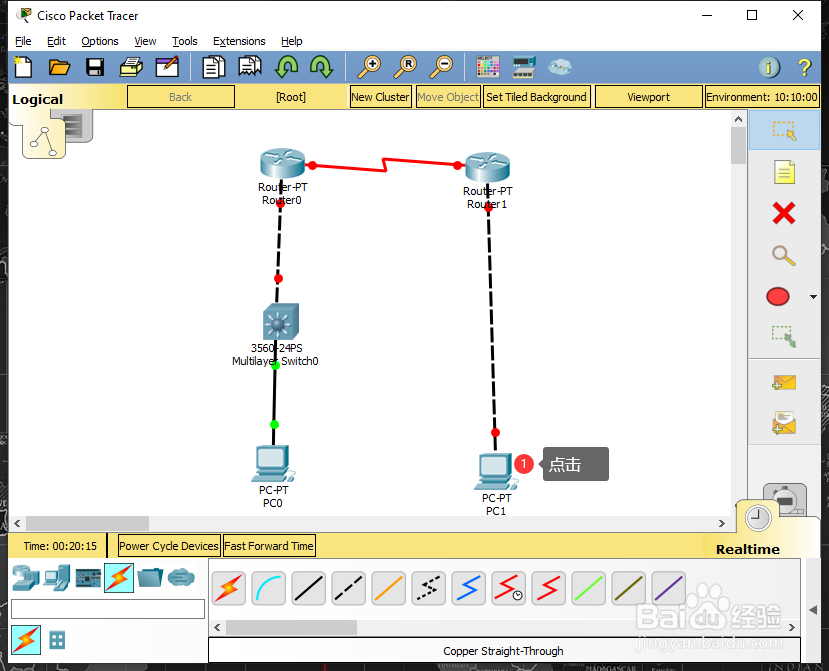

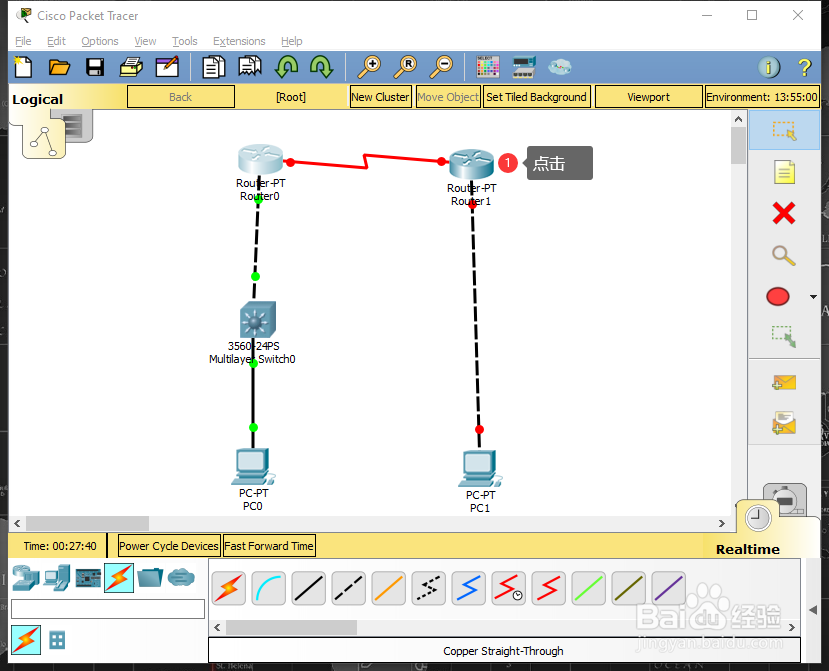

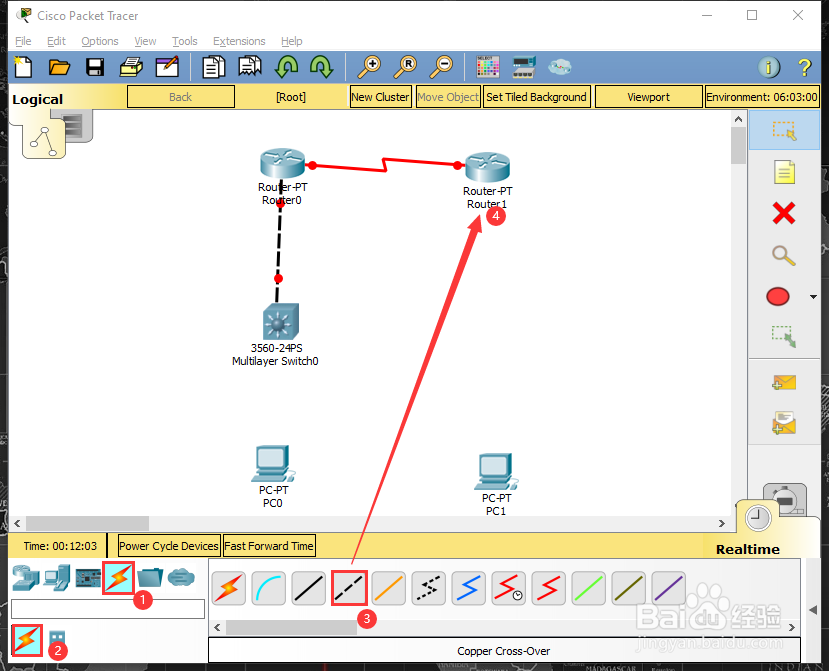

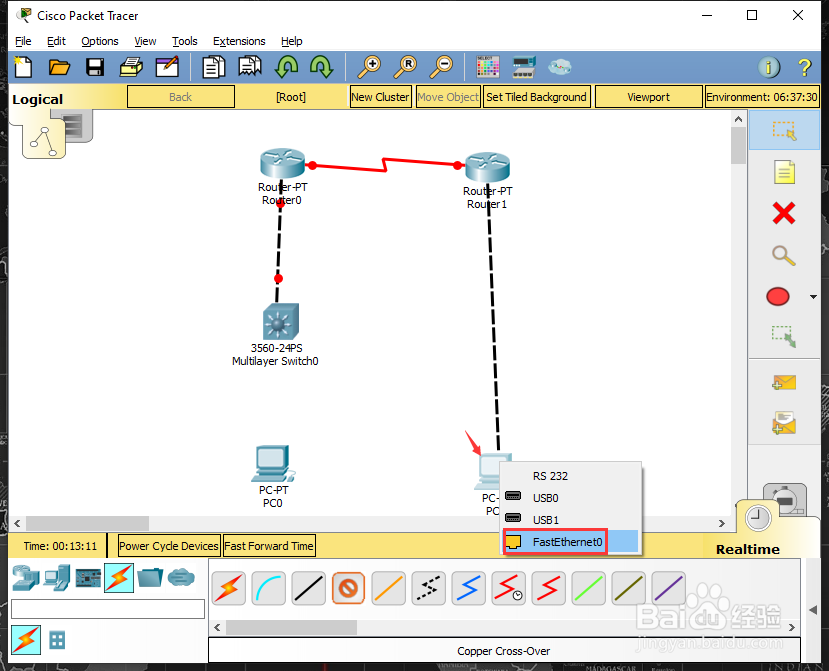

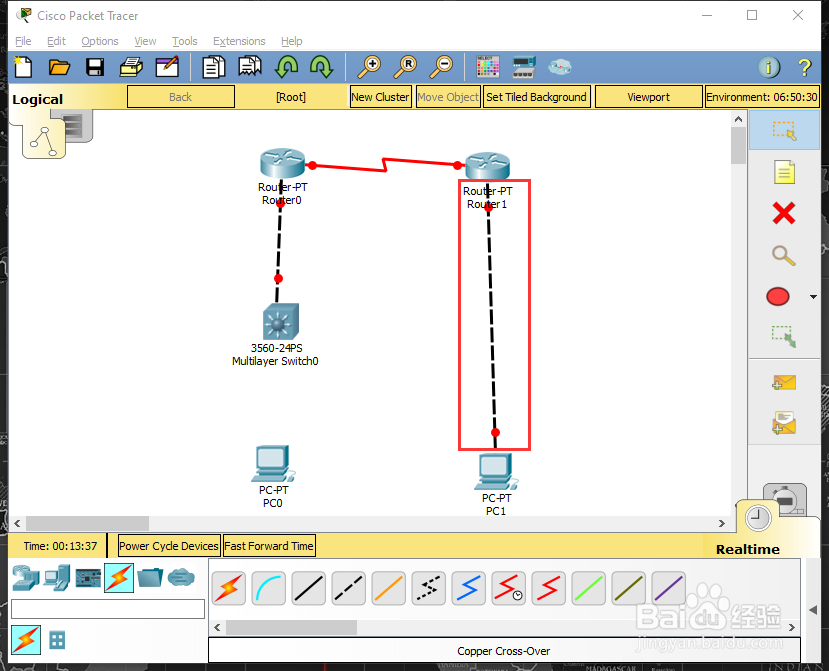

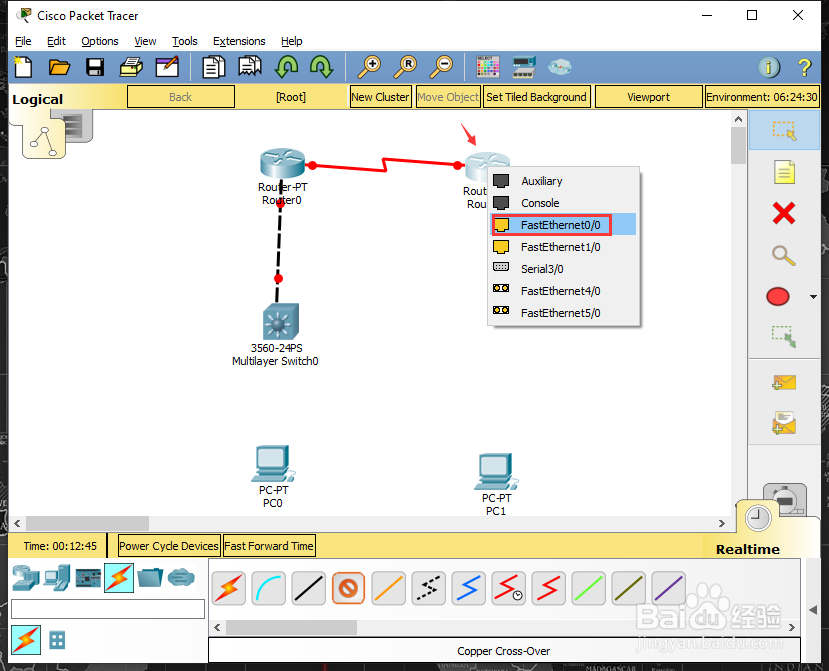

6、通过下方的设备选择区，选择【Connections】中的【Copper Cross-Over】，将工作区中的【Router1】的【FastEthernet0/0】与【PC1】的【FastEthernet0】进行连接；

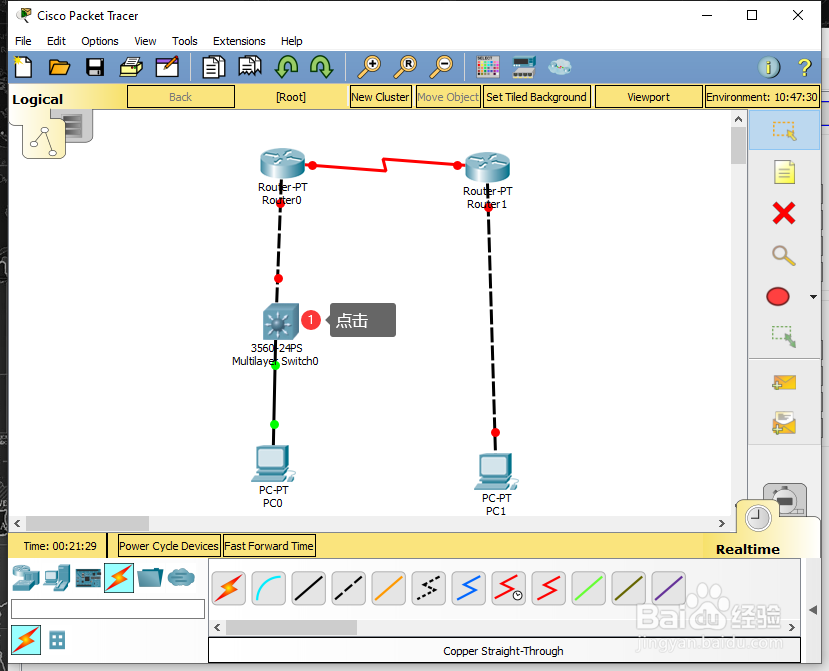

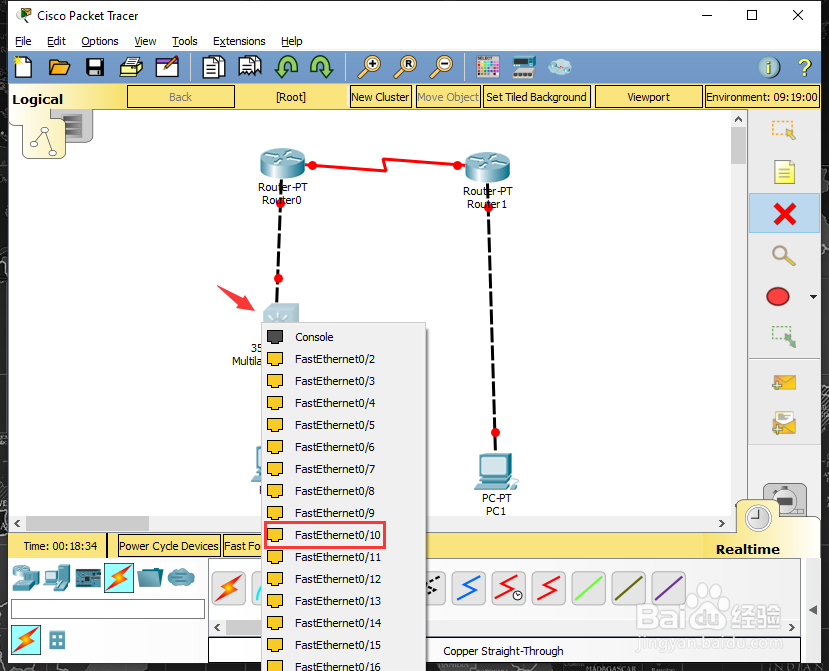

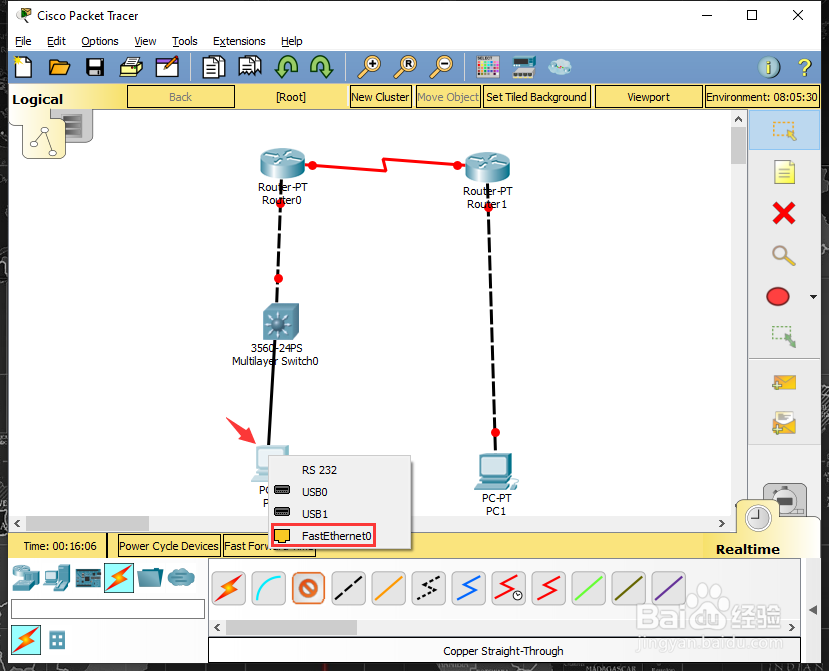

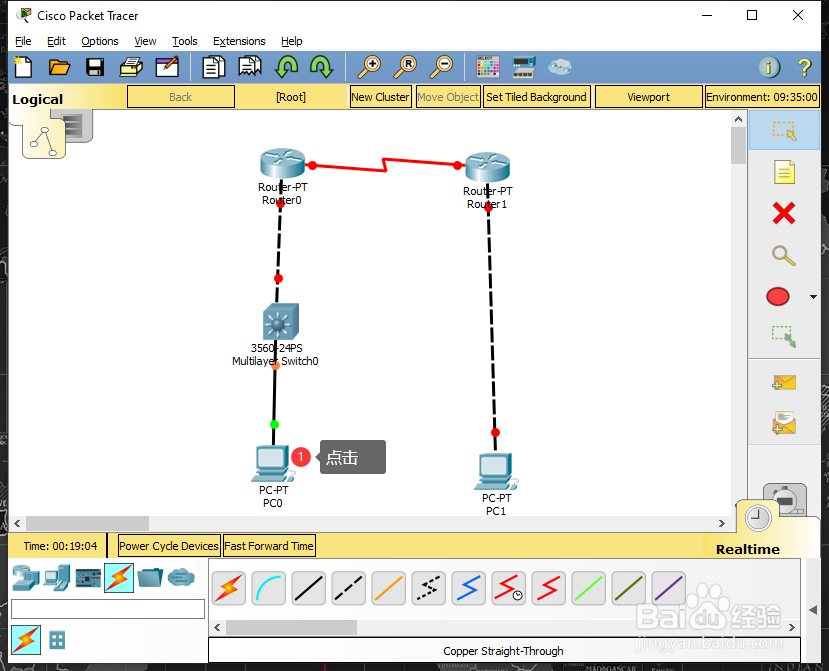

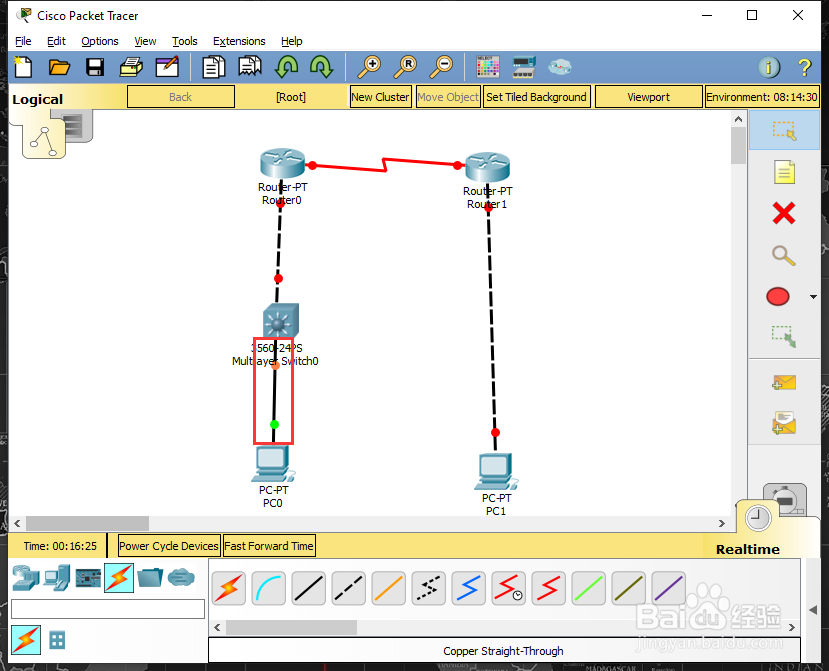

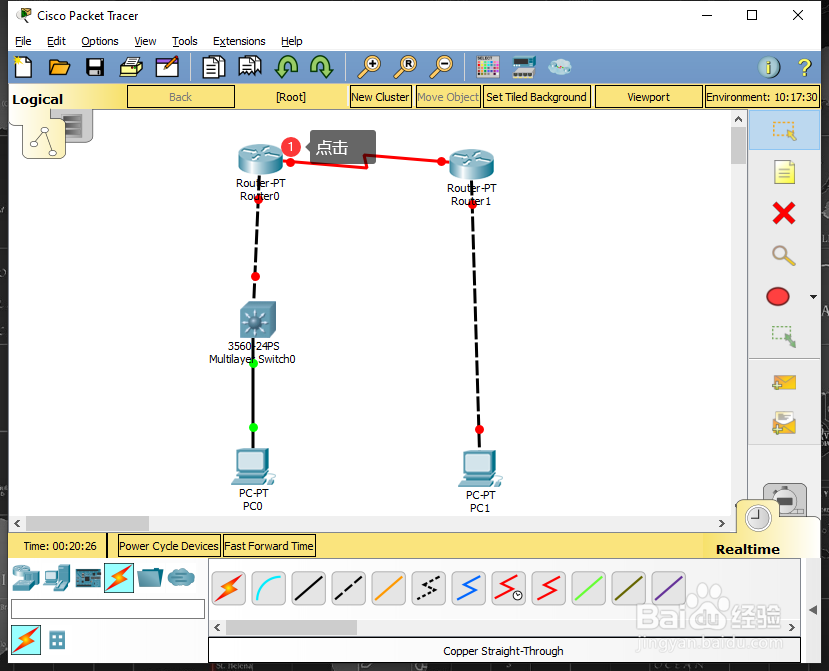

7、通过下方的设备选择区，选择【Connections】中的【Copper Straight-Through】，将工作区中的【MultilayerSwith0】的【FastEthernet0/10】与【PC0】的【FastEthernet0】与进行连接；

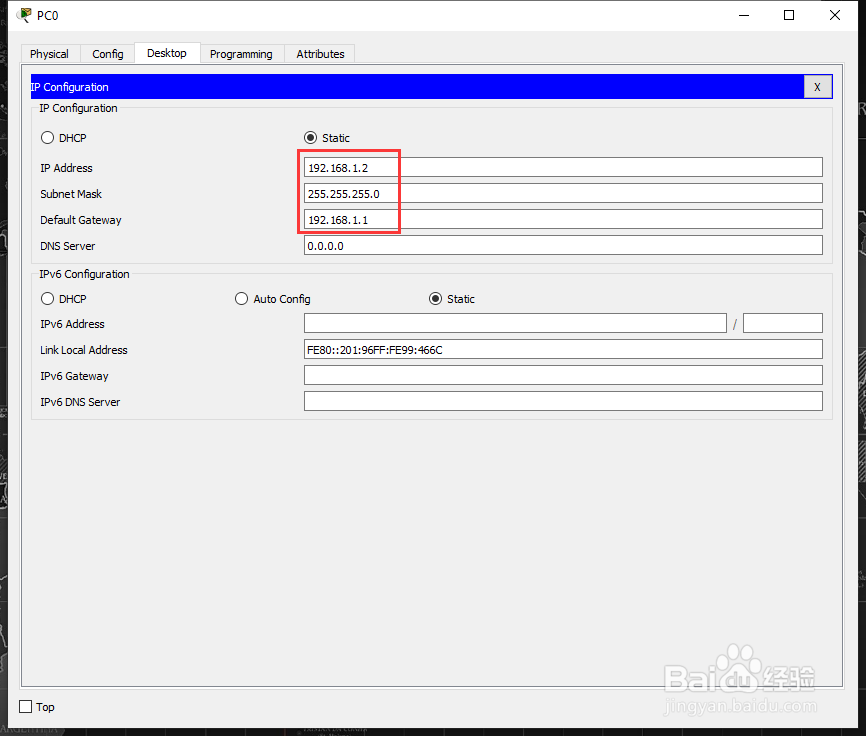

8、在工作区中，点击【PC0】，在PC0的配置界面，选择【Desktop】中的【IP 觊皱筠桡Configuration】，在【IP Configuration】界面，进行IP的配置，【IP Address】为：192.168.1.2【Subnet Mask】为：255.255.255.0【Default Gateway】为：192.168.1.1

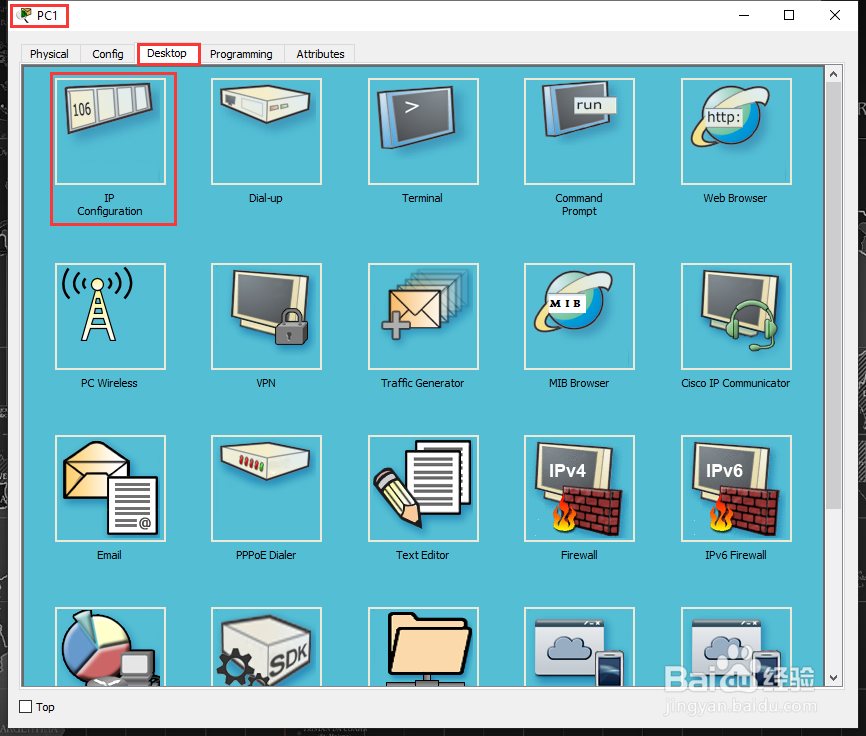

9、在工作区中，点击【PC1】，在PC1的配置界面，选择【Desktop】中的【IP Configuration】，在【IP Configuration】界面，进行IP的配置，【IP Address】为：192.168.2.2【Subnet Mask】为：255.255.255.0【Default Gateway】为：192.168.2.1

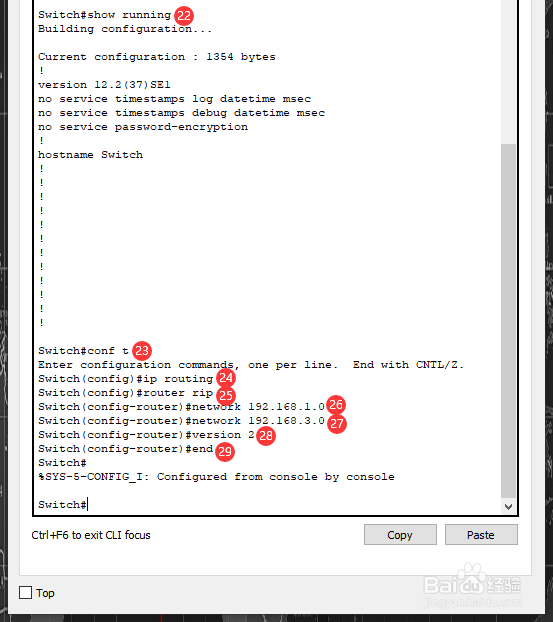

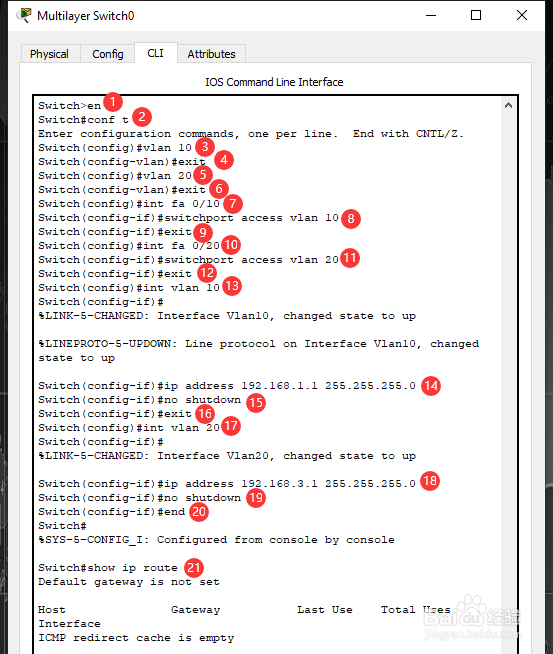

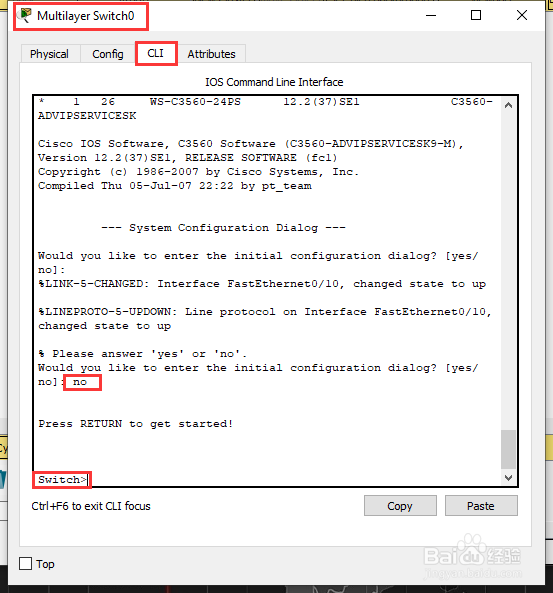

10、在工作区中，点击【MultilayerSwith0】，在MultilayerSwith0的配置界面选择【CLI】，在【CLI】界面中，系统趺谄菇明配置对话提示后，输入【no】，直接回车，进入用户模式【Swith>】；在用户模式【Swith>】中依次输入如下命令(//为说明内容，无需输入)：Switch>en //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#vlan 10 //添加新的vlan 10Switch(config-vlan)#exit //返回全局配置模式Switch(config)#vlan 20 //添加新的vlan 20Switch(config-vlan)#exit //返回全局配置模式Switch(config)#int fa 0/10 //进入fa 0/10 端口Switch(config-if)#switchport access vlan 10 //将fa 0/10端口绑定到vlan 10Switch(config-if)#exit //返回全局配置模式Switch(config)#int fa 0/20 //进入fa 0/20 端口Switch(config-if)#switchport access vlan 20 //将fa 0/20端口绑定到vlan 20Switch(config-if)#exit //返回全局配置模式Switch(config)#int vlan 10 //进入vlan 10Switch(config-if)#ip address 192.168.1.1 255.255.255.0 //vlan 10配置IP地址为192.168.1.1Switch(config-if)#no shutdown //启动该vlan 10端口Switch(config-if)#exit //返回全局配置模式Switch(config)#int vlan 20 //进入vlan 20Switch(config-if)#ip address 192.168.3.1 255.255.255.0 //vlan 200配置IP地址为192.168.3.1Switch(config-if)#no shutdown //启动该vlan 20端口Switch(config-if)#end //返回到特权模式Switch#show ip route //查看路由表Switch#show running // 查看当前生效的配置信息Switch#conf t //进入全局配置模式Switch(config)#ip routing //开启路由功能Switch(config)#router rip //开启Router RIP协议Switch(config)#network 192.168.1.0 //向RIP添加IP地址段192.168.1.0Switch(config)#network 192.168.3.0 //向RIP添加IP地址段192.168.3.0Switch(config)#version 2 //使用RIPv2版本的RIPSwitch(config)#end //返回到特权模式

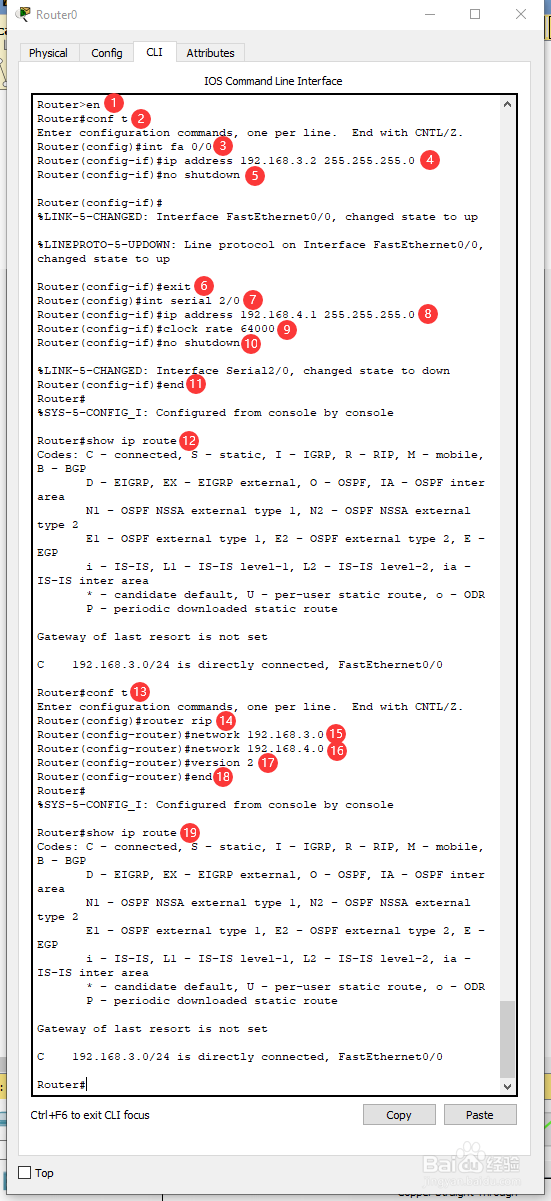

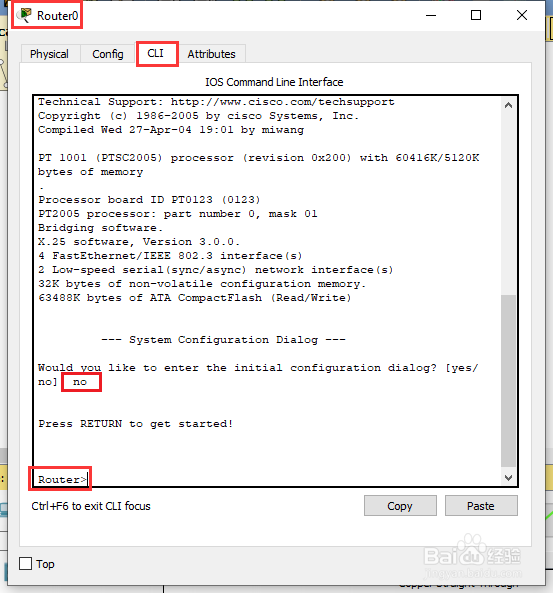

11、在工作区中，点击【Router0】，在Router0的配置界面选择【CLI】，在【觊皱筠桡CLI】界面中，系统配置对话提示后，输入【no】，直接回车，进入用户模式【Router>】；在用户模式【Router>】中依次输入如下命令(//为说明内容，无需输入)：Router>en //进入特权模式Router#conf t //进入全局配置模式Router(config)#int fa 0/0 //进入fa 0/0 端口Router(config-if)#ip address 192.168.3.2 255.255.255.0 //fa 0/0 端口配置IP地址为192.168.3.2Router(config-if)#no shutdown //启动该端口Router(config-if)#exit //返回全局配置模式Router(config)#int serial 2/0 //进入serial 2/0Router(config-if)#ip address 192.168.4.1 255.255.255.0 //serial 2/0 端口配置IP地址为192.168.4.1Router(config-if)#clock rate 64000 //设置时钟速率Router(config-if)#no shutdown //启动该端口Router(config-if)#end //返回到特权模式Router#show ip route //查看路由表Router#conf t //进入全局配置模式Router(config)#router rip //开启Router RIP协议Router(config-router)#network 192.168.3.0 //向RIP添加IP地址段192.168.3.0Router(config-router)#network 192.168.4.0 //向RIP添加IP地址段192.168.4.0Router(config-router)#version 2 //使用RIPv2版本的RIPRouter(config-router)#end //返回到特权模式Router(config-router)#show ip route //查看路由表

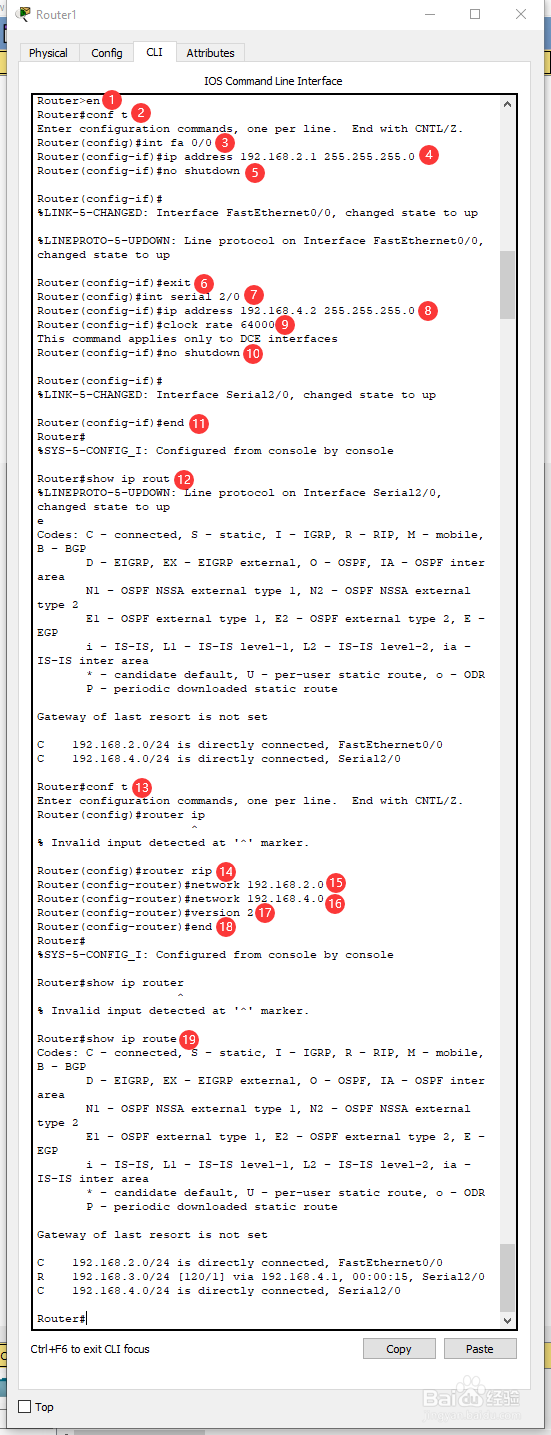

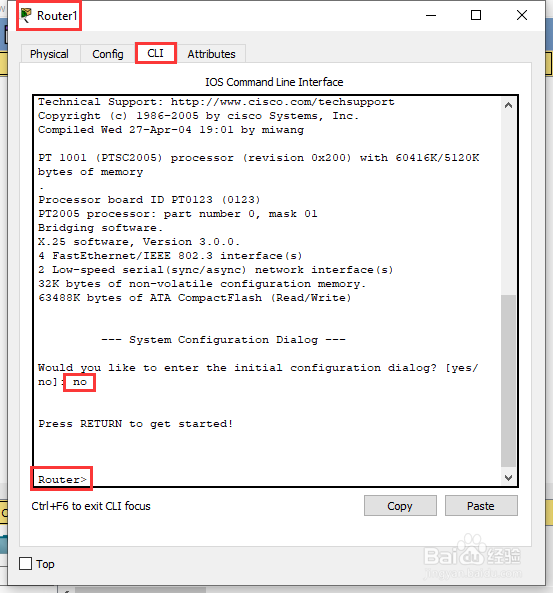

12、在工作区中，点击【Router1】，在Router1的配置界面选择【CLI】，在【觊皱筠桡CLI】界面中，系统配置对话提示后，输入【no】，直接回车，进入用户模式【Router>】；在用户模式【Router>】中依次输入如下命令(//为说明内容，无需输入)：Router>en //进入特权模式Router#conf t //进入全局配置模式Router(config)#int fa 0/0 //进入fa 0/0端口Router(config-if)#ip address 192.168.2.1 255.255.255.0 //fa 0/0 端口配置IP地址为192.168.2.1Router(config-if)#no shutdown //启动该端口路由功能Router(config-if)#exit //返回全局配置模式Router(config)#int serial 2/0 //进入serial 2/0Router(config-if)#ip address 192.168.4.2 255.255.255.0 //serial 2/0 端口配置IP地址为192.168.4.2Router(config-if)#clock rate 64000 //设置时钟速率Router(config-if)#no shutdown //启动该端口路由功能Router(config-if)#end //返回到特权模式Router#show ip route //查看路由表Router#conf t //进入全局配置模式Router(config)#router rip //开启Router RIP协议Router(config-router)#network 192.168.2.0 //向RIP添加IP地址Router(config-router)#network 192.168.4.0Router(config-router)#version 2 //使用RIPv2版本的RIPRouter(config-router)#end //返回到特权模式Router(config-router)#show ip route //查看路由表

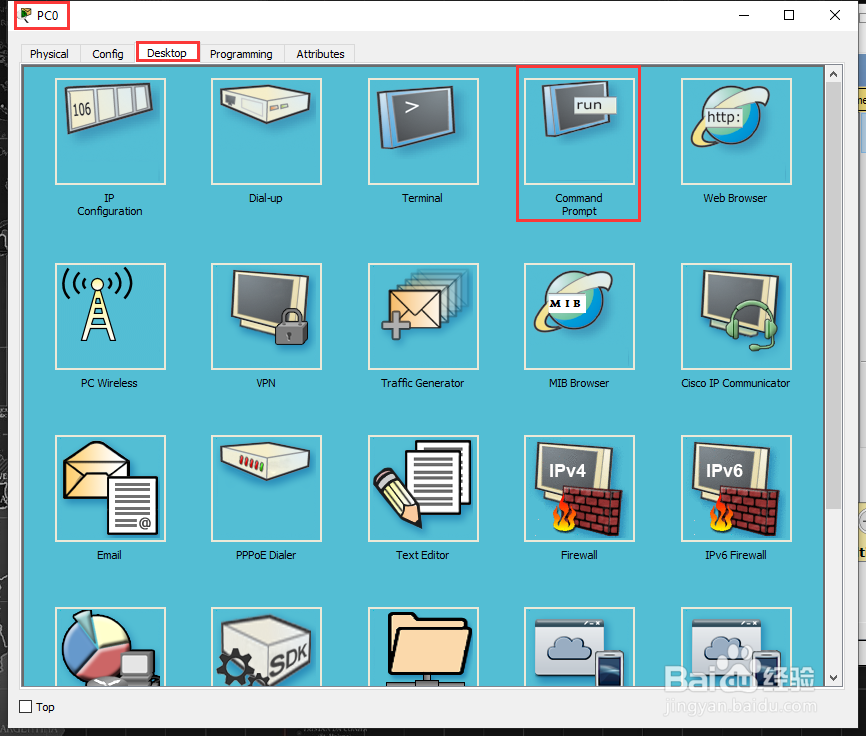

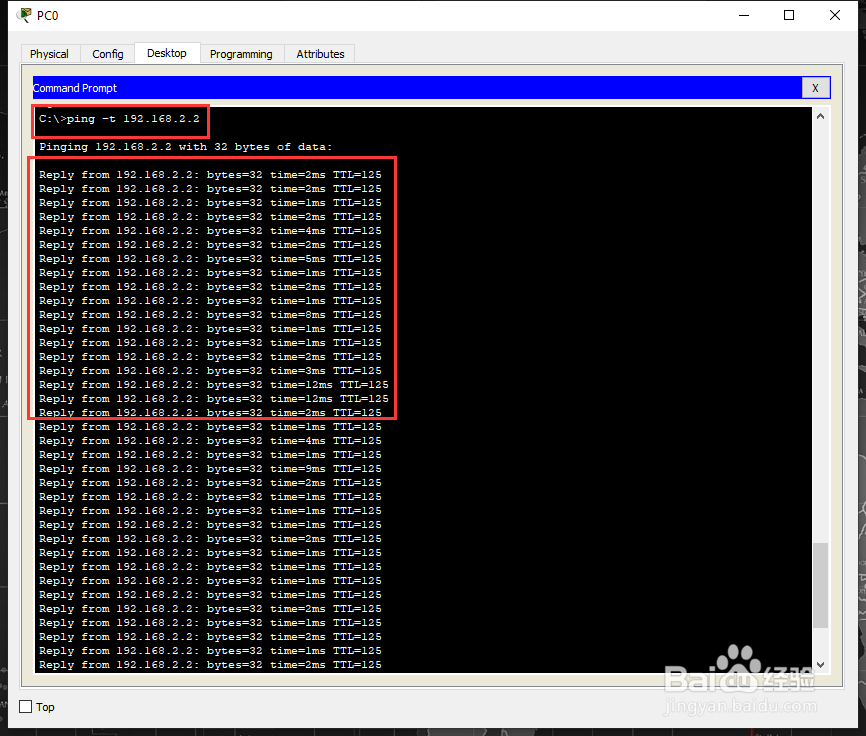

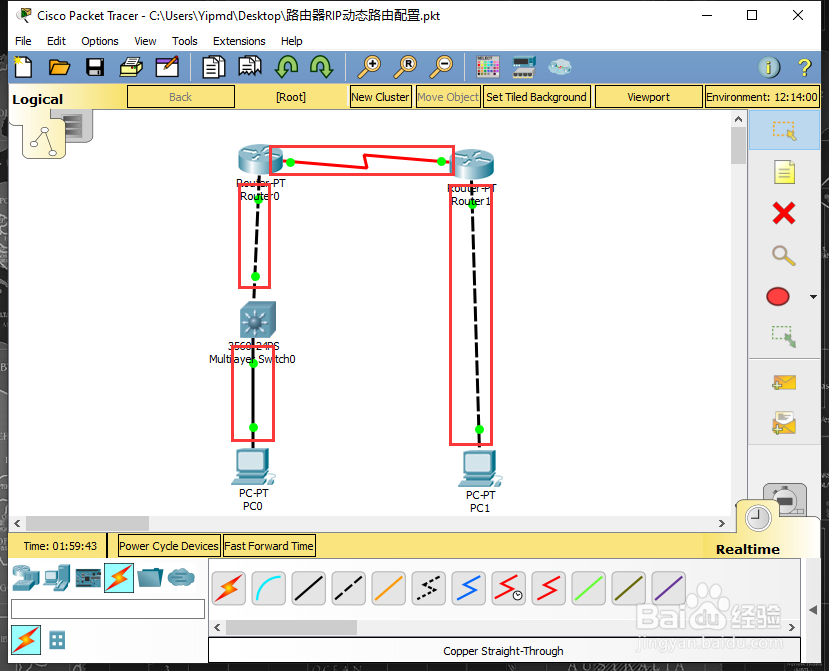

13、在PC0的配置界面，选择【Desktop】中的【Command Prompt】，在【Command Prompt】中，输入【ping -t 192.168.2.2】查看PC0与PC1的网络连通性，结果为正常；可以顺便观察一下工作区中的各线路的连接状态。
