如何在AD中放置IOBUF缓冲区

2025-05-07 21:47:07

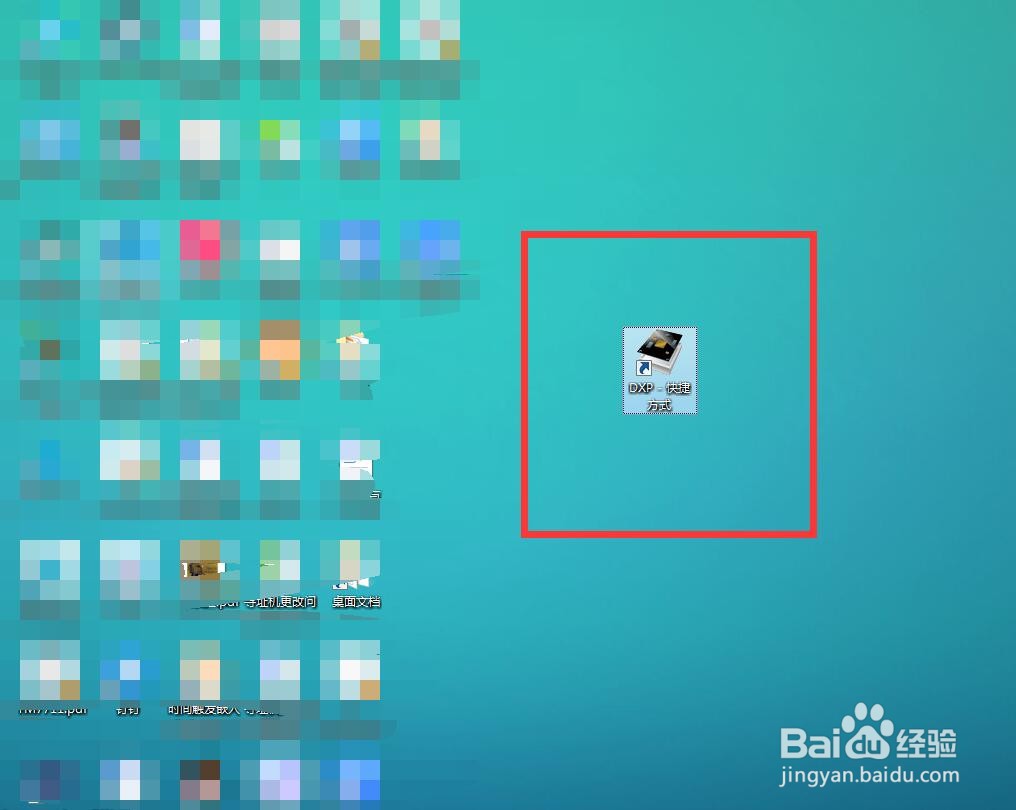

1、首先打开AD软件,如图

如何在AD中放置IOBUF缓冲区

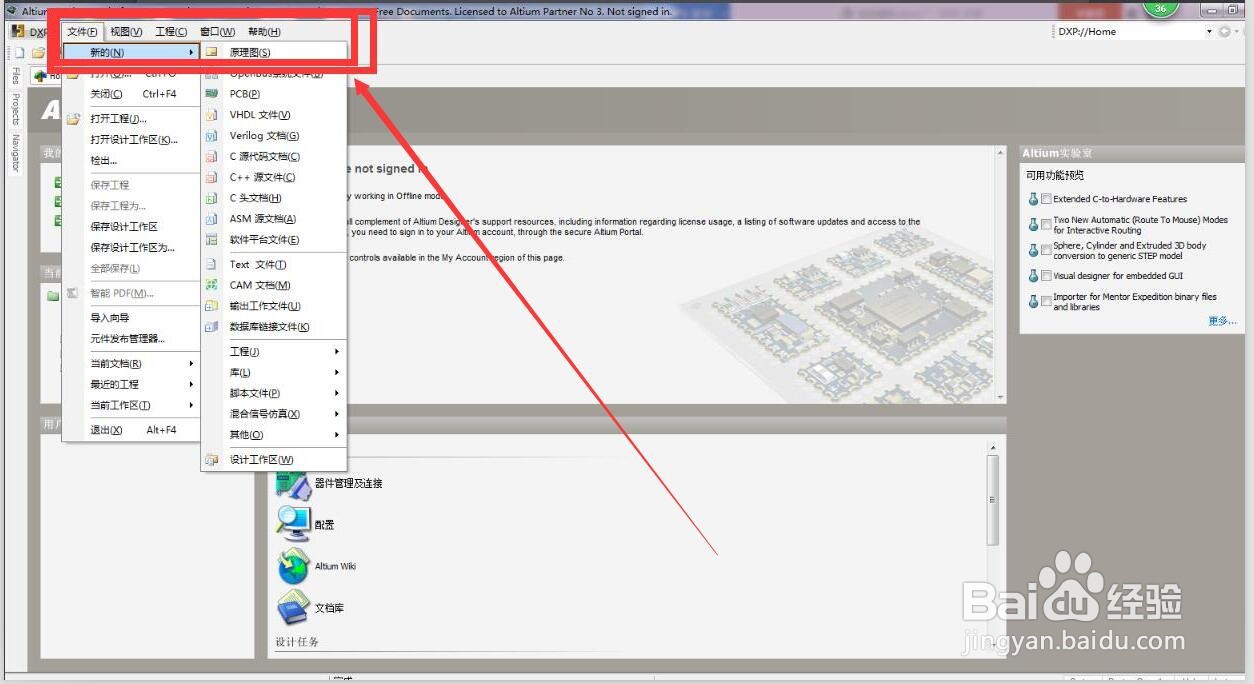

2、依次点击文件-新的-原理图,如图‍

如何在AD中放置IOBUF缓冲区

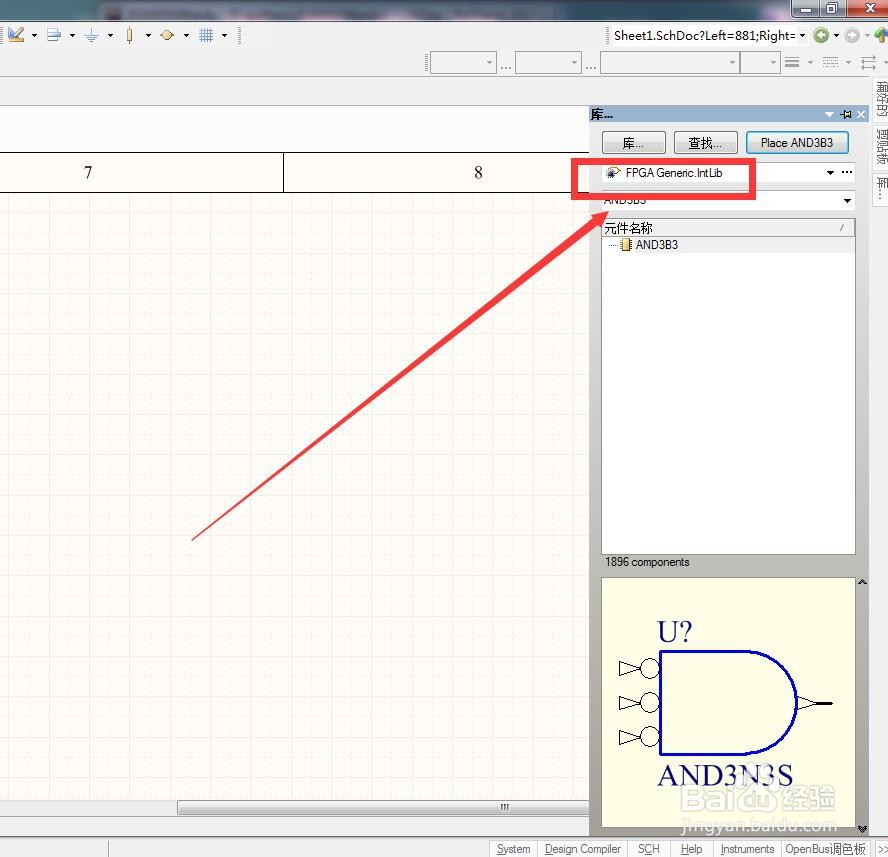

3、然后在右侧找到如图所示的库,如图‍

如何在AD中放置IOBUF缓冲区

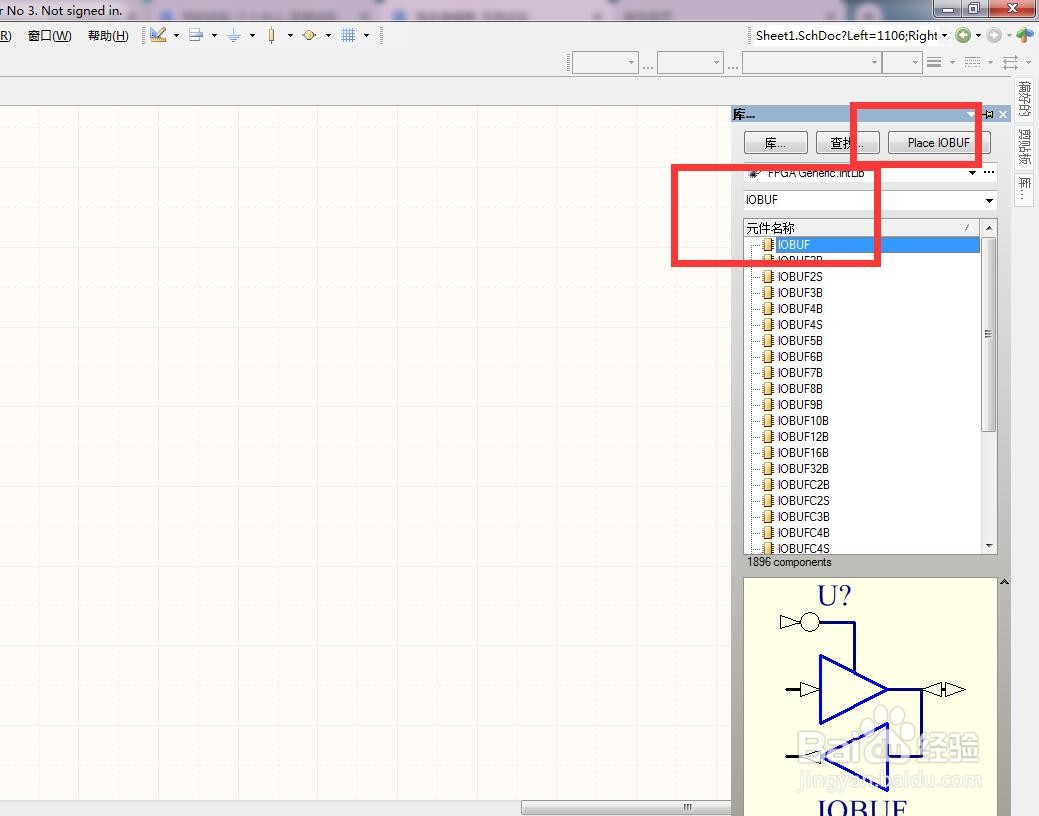

4、接着输入“IOBUF”,然后点击“Place IOBUF”如图‍

如何在AD中放置IOBUF缓冲区

5、此时出现一个活动的IOBUF缓冲区,如图‍

如何在AD中放置IOBUF缓冲区

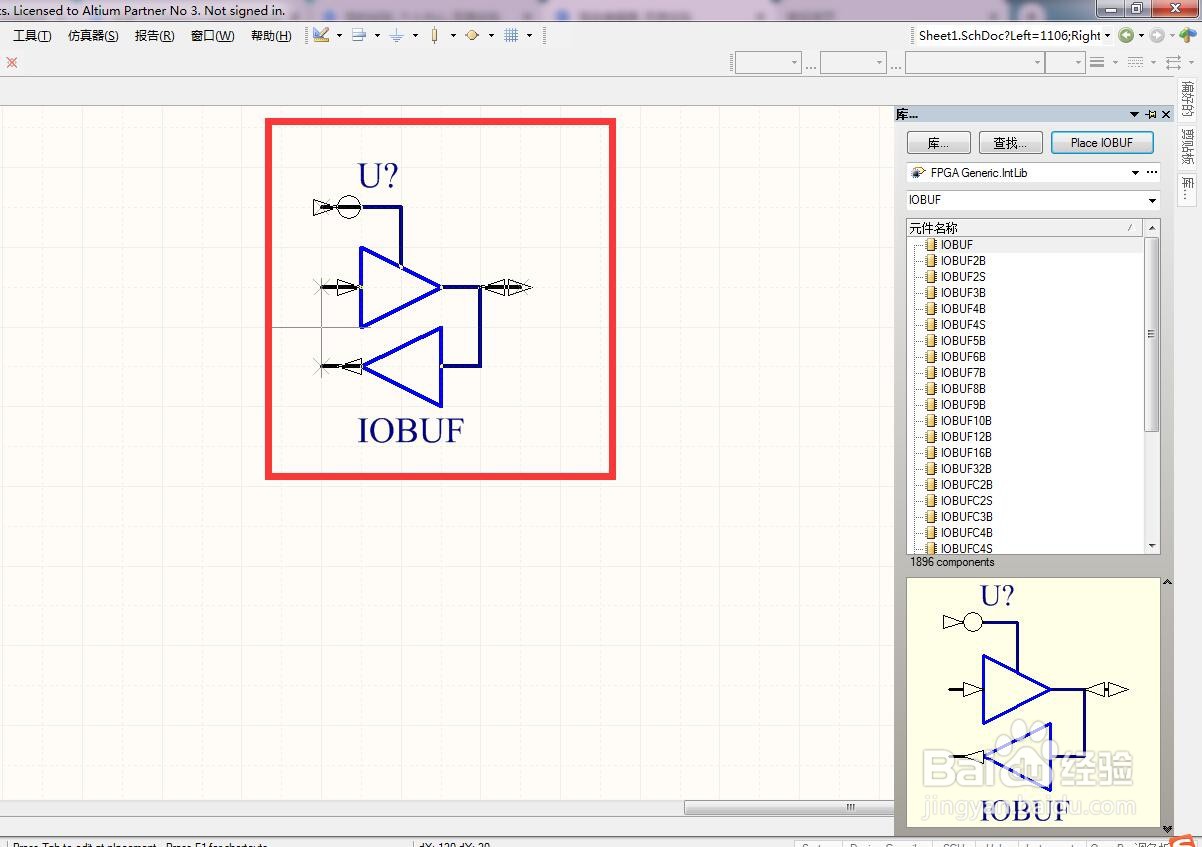

6、拖动IOBUF缓冲区到合适的位置,单击鼠标左键完成绘制,如图,这样一个IOBUF缓冲区就绘制好了。‍

如何在AD中放置IOBUF缓冲区
