示波器消除波形拖影的一种方法

示波器的使用在高校和研究所都是常见的，本经验主要介绍的就是波形拖影的解决办法。

工具/原料

示波器

输入信号

菜单窗法

1、首先，准备一台示波器。打开示波器正常运行后，输入信号。

2、相对于常见的波形，示波器主屏幕出现严重的波形拖影（红框1）

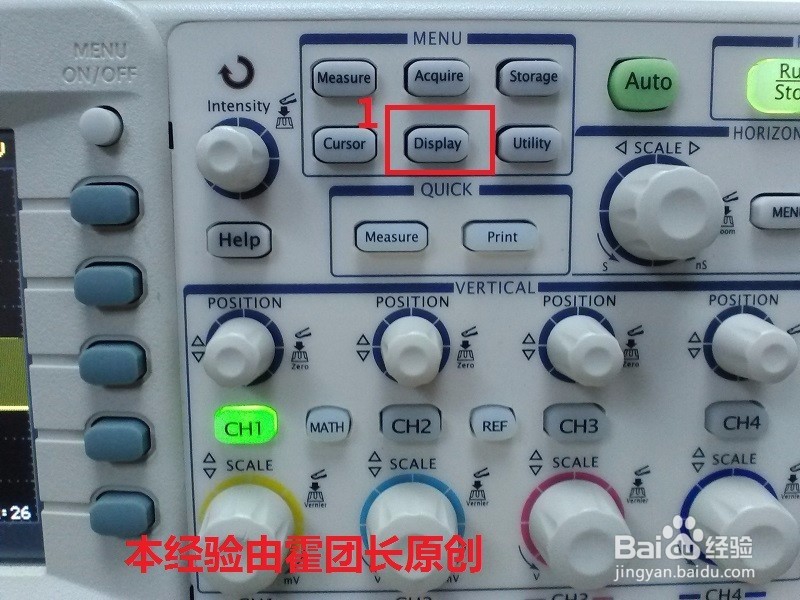

3、我们找到按钮区，按下：DIsplay（红框1）

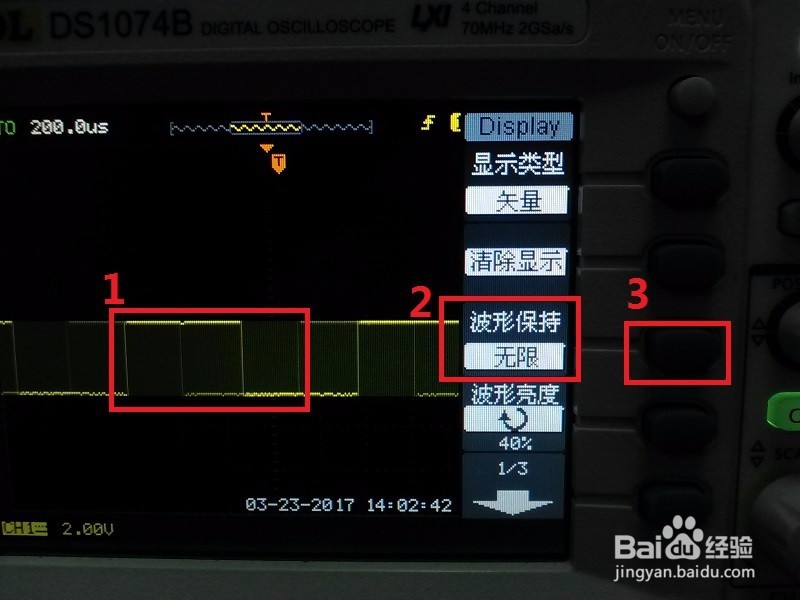

4、从左侧的主屏幕可以看到有波形拖塘垛獯鹤影（红框1），然后此时波形保持是：无限（红框2），然后我们按下：无限右侧的实体按钮（红框3）

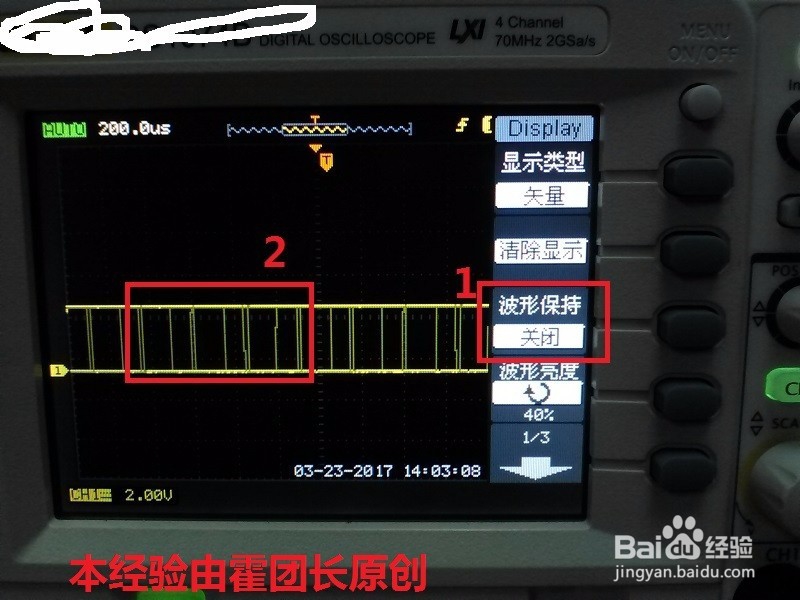

5、此时波形保持变成了：关闭（红框1），左侧主屏不的波形也不再有拖影（红框2），我们在按一下：关闭右侧的实体按钮（红框3）。

6、此时波形保持切换为：无限（红框1），左侧主屏幕波形又开始出现拖影（红框2），我们在按一下：无限右侧的实体按钮（红框3）

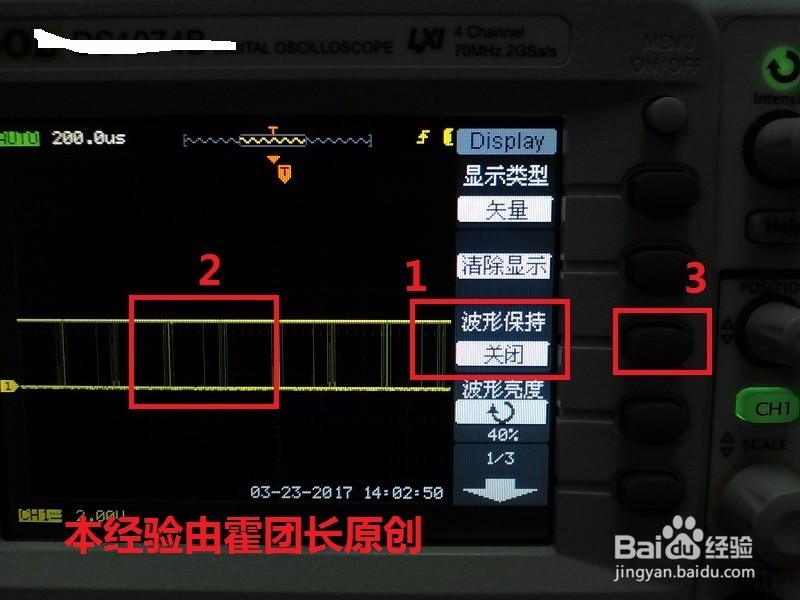

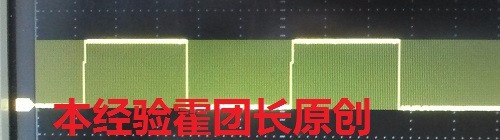

7、此时波形保持变为：关闭（红框1），主屏幕波形清晰可见，无拖影（红框2）。这也是我们常用的显示方式。
