RFID设备RD5101系列高频大功率读写器使用说明

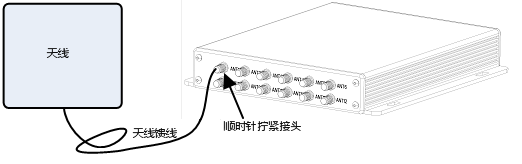

1、 为满足各种项目的需求，读写器采用天线分离设计，因此，读写器工作时，必须外接一个或多个天线才能正常读写电子标签（不同型号的设备天线接口数量也不同，根据型号区分最多可接三十个）。客户可根据项目的实际需求选用不同规格的天线。 天线馈线连接读写器接口时按顺时针拧紧接头。天线连接示意图如下：

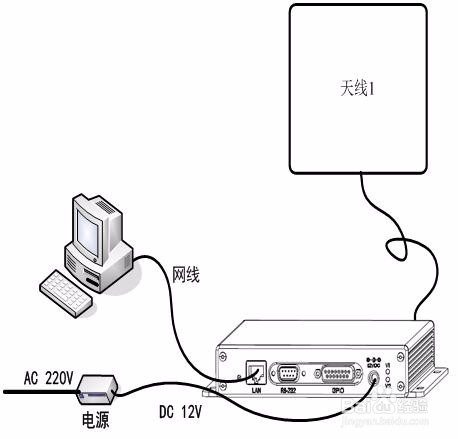

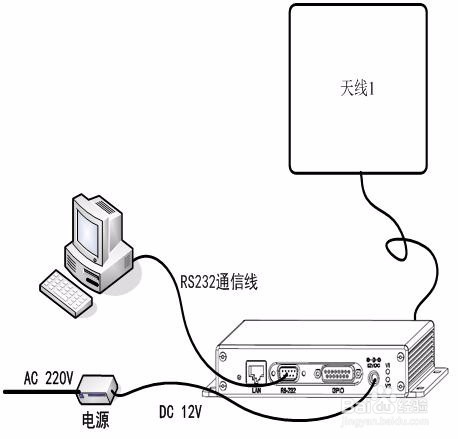

2、 读写器具有二种通信接口：以太网LAN口、RS232接口，用户可根据自己的需求选择不同的通信接口，二种通信接口的连接方法： 1.电脑通过网线直连读写器：弋讥孜求使用交叉直连网线连接PC与读写器；网络交换机连接读写器，通过网络交换机连接PC与读写器。 2.RS232串口线连接读写器：通过RS232串口线或USB To RS232转换器连接。

3、 设备指示灯V1 电源指示灯 设备正常通电后，此灯闪烁红色，通电不正常此灯不亮V2 工作指示灯 检测到标签时，此灯亮蓝色，没检测到标签此灯不妫柯刑貅亮 以太网指示灯RJ45口左边 以太网连接指示灯 网络连接成功后，此灯亮绿色，连接不成功此灯不亮RJ45口右边 以太网通信指示灯 有数据通信时，此灯闪烁黄色，无数据通讯时此灯不亮

4、在配置读写器之前，我们先选择一种通信接口，并连接好设备。

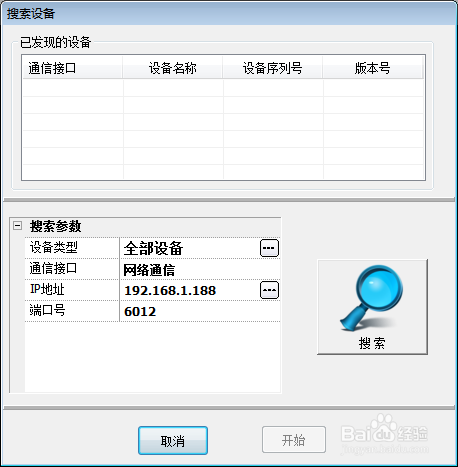

5、 设备连接好后，并通过电源指示灯确保上电正常后，打开测试工具R-Tool文件夹，并在文件夹目录找到文件，双击此文件打开测试工具，如下图： 同样的，根据设备实际使用的接口类型选择相应通信方式。

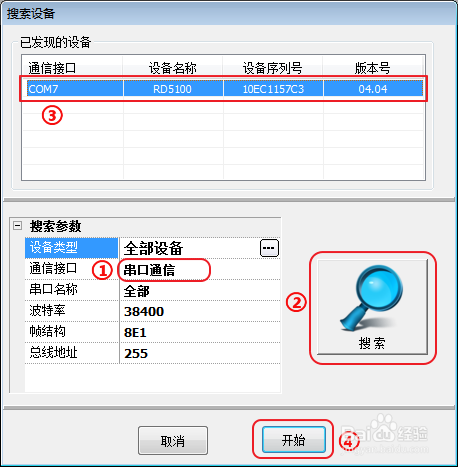

6、例如：①通过RS232接口连接时，则在【搜索参数】下面的【通信接口】一项中选择“串口通信”，【串口名称】选择“全部”，【波特率】设置为38400，【帧结构】设置为8E1，【总线地址】为255；

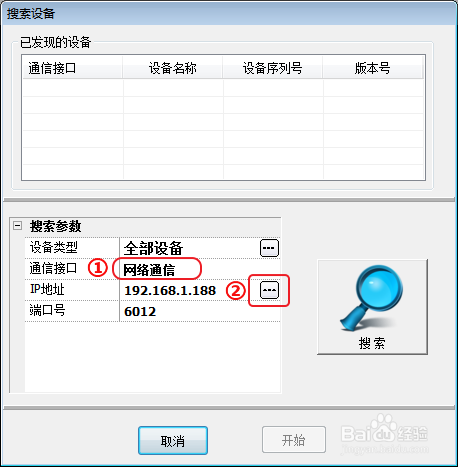

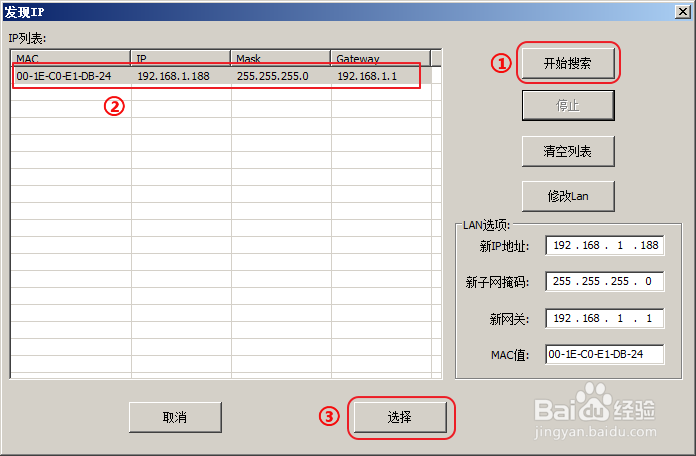

7、②通过以太网口连接时，则在【搜索参数】下面的【通信接口】一项中选择“网络通信”，点击IP地址右侧的省略号按钮查询对应的IP。 点击【选择】按钮回到搜索设备界面，端口号选择9909，点击【开始】按钮即可成功连接，进入配置软件主界面。注意：通过以太网口连接方式连接时，请注意一下两点：（1）使用交叉直连网线连接PC与读写器时，调试电脑IP必须设置为静态IP。（2）通过以太网接口进行连接PC与读写器时，在R-TOOL配置软件连接界面需确认搜索出的IP与调试电脑的IP是否处于同一网段，如不处于同一网段，请先把读写器的子网掩码、网关、IP前三段设置和调试电脑的一样，再重新搜索一次。

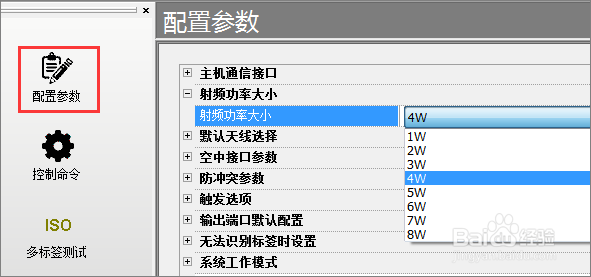

8、可根据需要配置射频功率：1~8W可调。

9、由于读写器是外接天线设计，所以需要在使用前根据所连接的天线配置相应的天线信息：

10、防冲突参数选项可配置快速读取标签模式：

11、系统工作模式可设置为主机控制模式、扫描模式：主机控制模式：由主机软件控制操作。扫描模式：主动扫描并向主机发送扫描的数据。注意：通信方式选择以太网接口连接时，扫描模式不适用。

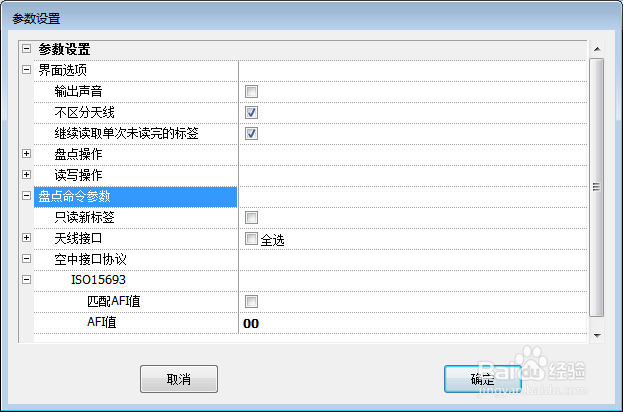

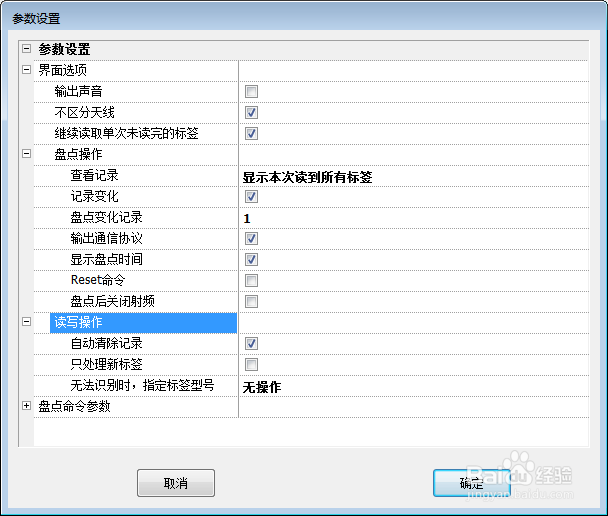

12、在进行多标签盘点测试之前，首先要进行参数设置：界面选项：

13、盘点命令参数

14、设置好参数后，可对多标签进行盘点测试。如下图标示①.②.③步骤进行标签盘点测试：

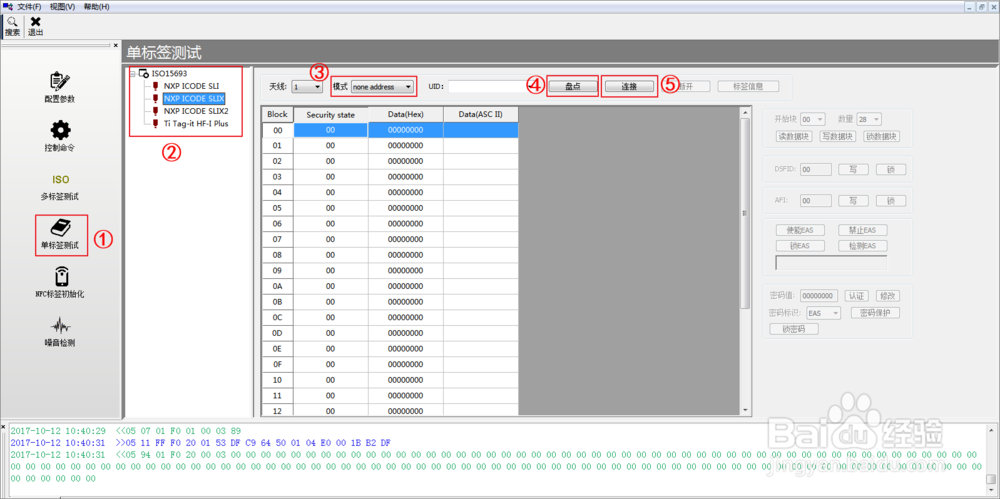

15、在R-Tool测试软件主界面，选择“单标签测试”如下图标示①、②、③、④、⑤步骤进行标签操作测试：

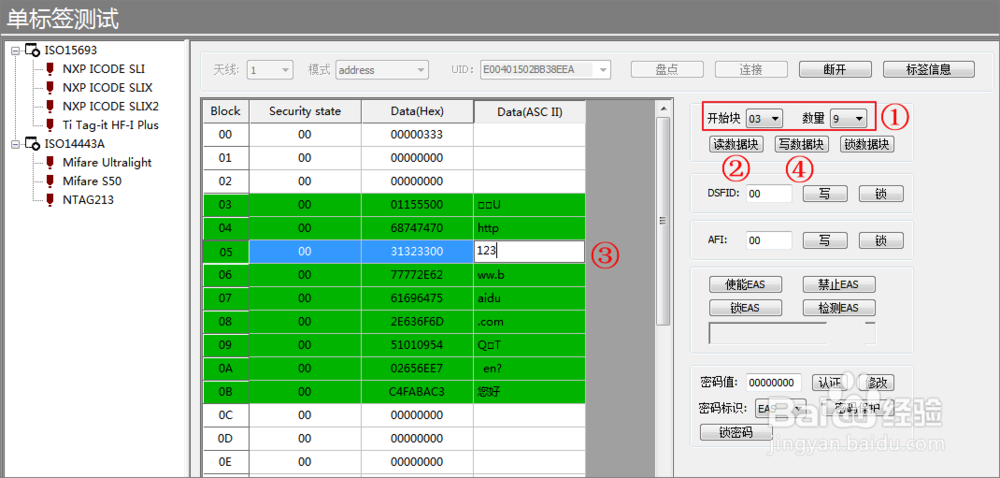

16、步骤一：在软件主界面上选中“单标签测试”菜单；步骤二：在“单标签测试”界面选中要操作的标签型号；步骤三：模式有：none address、address。1、单个标签的情况下可选择“non髫潋啜缅e address”模式。2、多个标签的情况下选择“address”模式。步骤四：点击“盘点”按钮，此时UID下拉框里出现标签的uid列表。步骤五：1、单标签的情况下：点击“连接”按钮；2、多个标签的情况下：在UID下拉框选择需要进行操作的标签，再 点击“连接”按钮；通过以上操作步骤后，可对标签进行读写操作，如下图：

17、步骤：1、在开始块下拉框、数量下拉框设置需要操作的标签数据块，设置完后可操作的数据块显示为绿色，表示可对其进行操作；2、点击【读数据块】，读取步骤一中选取的标签数据块的数据值；3、在需要写入数值的数据块所在的行（绿色区域）写入数值，点击【写数据块】；4、操作完成，点击断开按钮，断开与标签的连接。
