Pro/e中的混合命令下的旋转方式怎么使用？

1、如下图所示，

打开Pro/e5.0软件，

点击标题栏中的“文件”，

在其弹出的下拉菜单中点击“新建”，

再在随后弹出的“新建”对话框中勾选类型为零件，子类型为实体，使用缺省模板，

最后别忘了点击“确定”，

至此，

完成了一个空白的实体零件的创建。

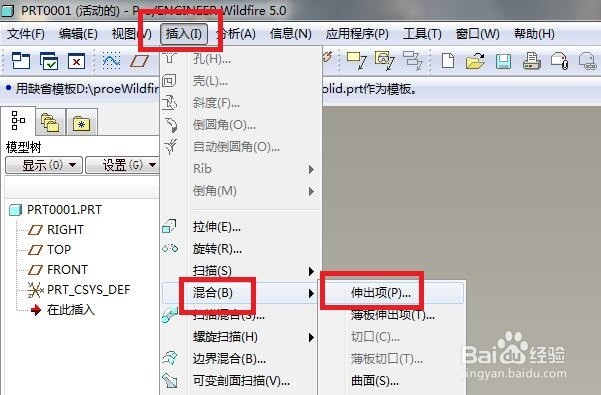

2、如下图所示，

执行【插入】【混合】【伸出项】操作。

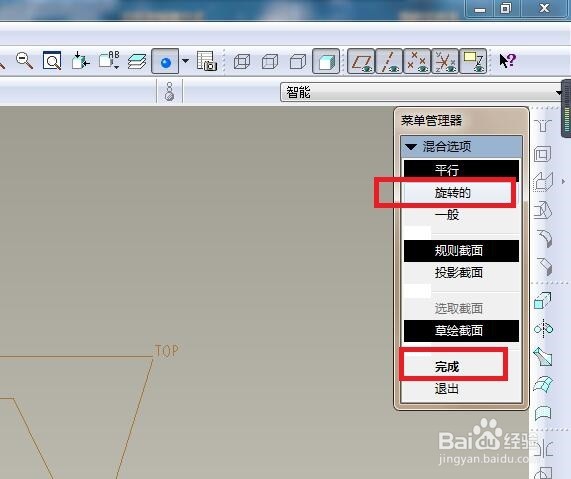

3、如下图所示，

出现菜单管理器，

可以看到默认的混合选项为“平行”，

然后我们在这里要选择为“旋转的”，

最后别忘了点击“完成”。

4、如下图所示，

菜单管理器随着我们的操作而变化着，

这里属性有两种：直的和光滑，默认的是“直的”，我们为了体现一下存在感，还是手动改成“光滑”，

最后点击“完成”属性的设定。

说明一下，直的与光滑的区别，直的顾名思义直来直去，光滑可以理解为圆弧。

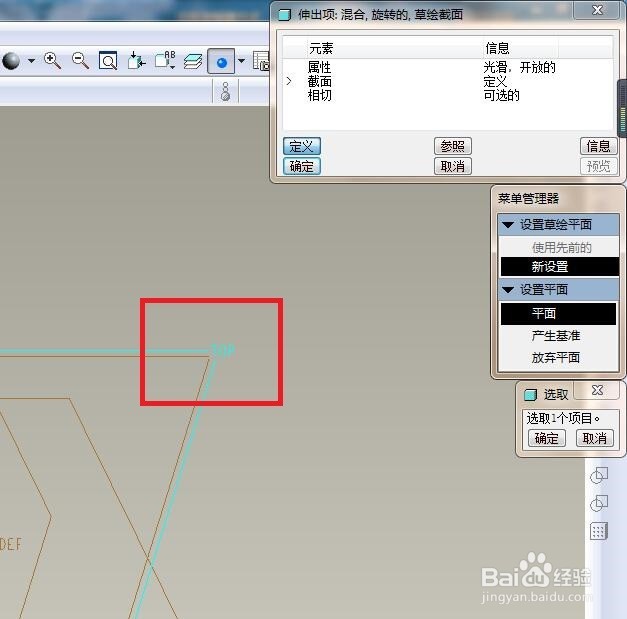

5、如下图所示，

根据菜单管理器的提示，

我们进行操作，

这一步选择“TOP”面。

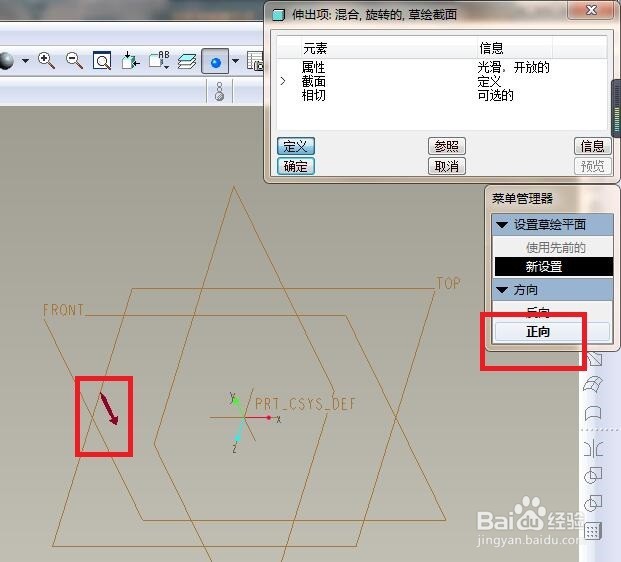

6、如下图所示，

设置方向，

笔者习惯选择“正向”。

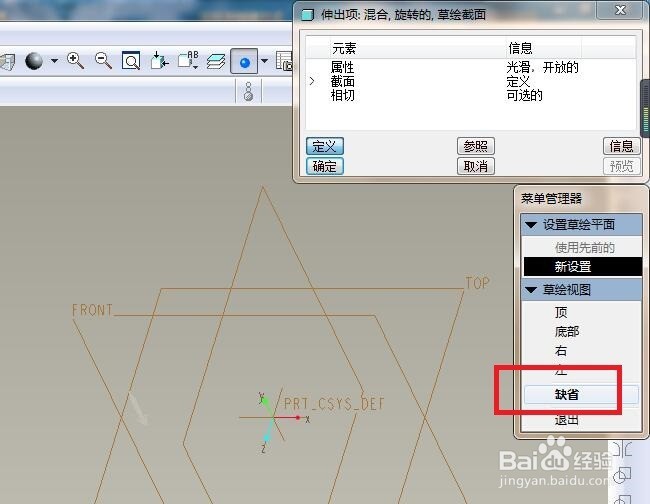

7、如下图所示，

笔者习惯选择“缺省”。

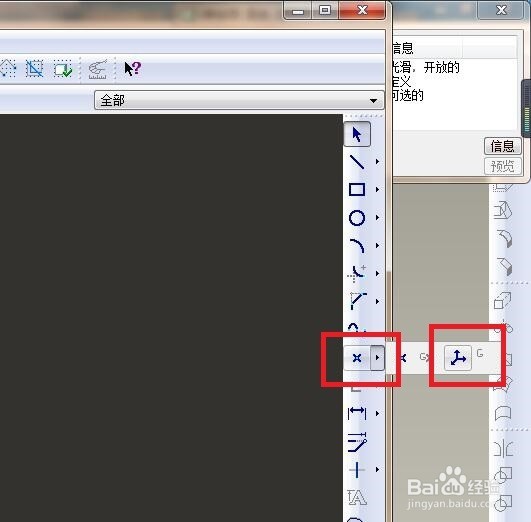

8、如下图所示，

这里才是难点，

进入到草绘工作界面，

首先在右边工具箱中点击“点”图标右边的三角形，

在其弹出的下拉菜单中点击“坐标系”图标，

激活“坐标系”命令创建一个坐标系。

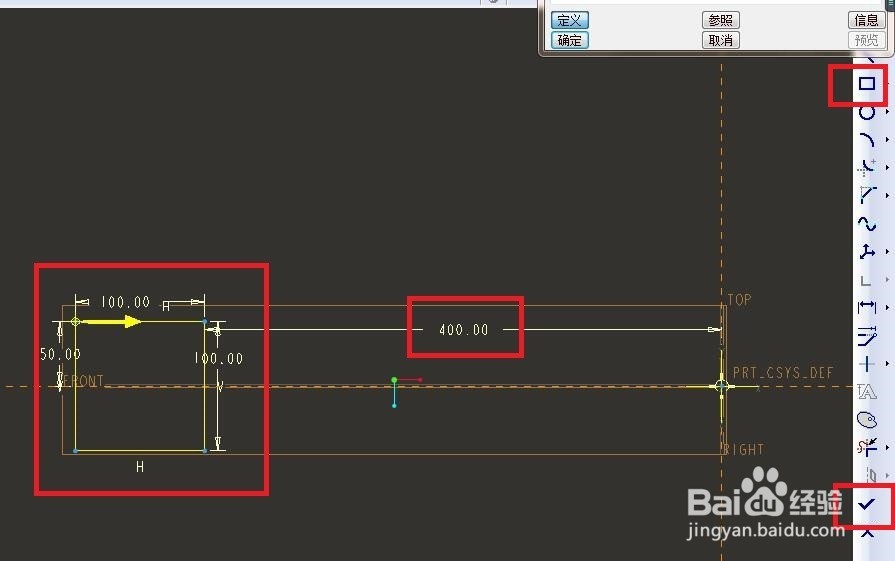

9、如下图所示，

先在草绘区域坐标原点创建一个坐标系，

然后点击右边工具箱中的“矩形”图标，

再在草绘区域画一个矩形，

修改矩形尺寸，可以参考下图，

注意红色框选中的400这个尺寸，

它是这个矩形旋转的半径尺寸，

如果这个尺寸太小了，则旋转混合将很尴尬，

最后，点击右边工具箱最下方的图标√，完成这个草绘的绘制。

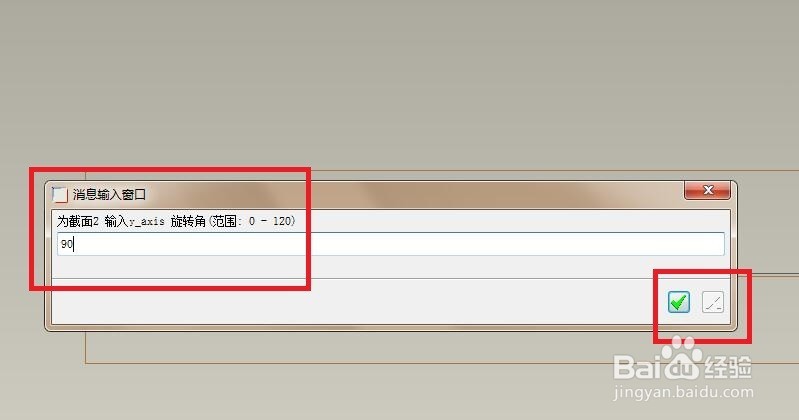

10、如下图所示，

当我们结束第一个草绘的绘制时，

软件就会弹出如下图所示的“消息输入窗口”对话框，

这里要我们输入的是旋转角度，

为了更明显一点，笔者选择输入90度，

然后点击右边的√按钮。

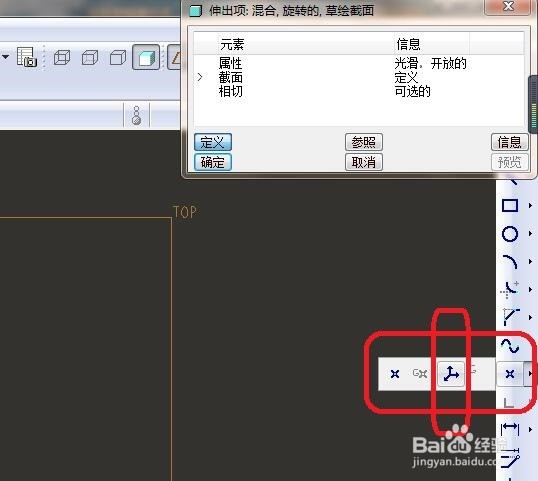

11、如下图所示，

当我们设定完旋转角之后，

软件又弹出一个草绘界面，

这个草绘界面还没有坐标系，

我们还是要在右边工具箱中点击“坐标系”命令，

自己创建一个坐标系。

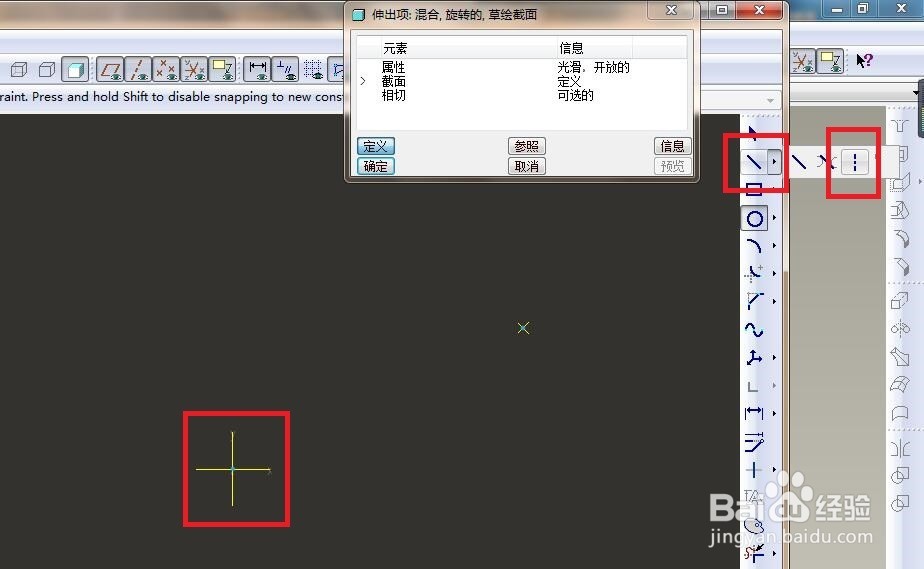

12、如下图所示，

激活坐标系命令之后，

随意在草绘区域任一点创建一个坐标系，

再在右边工具箱中点击“中心线”命令。

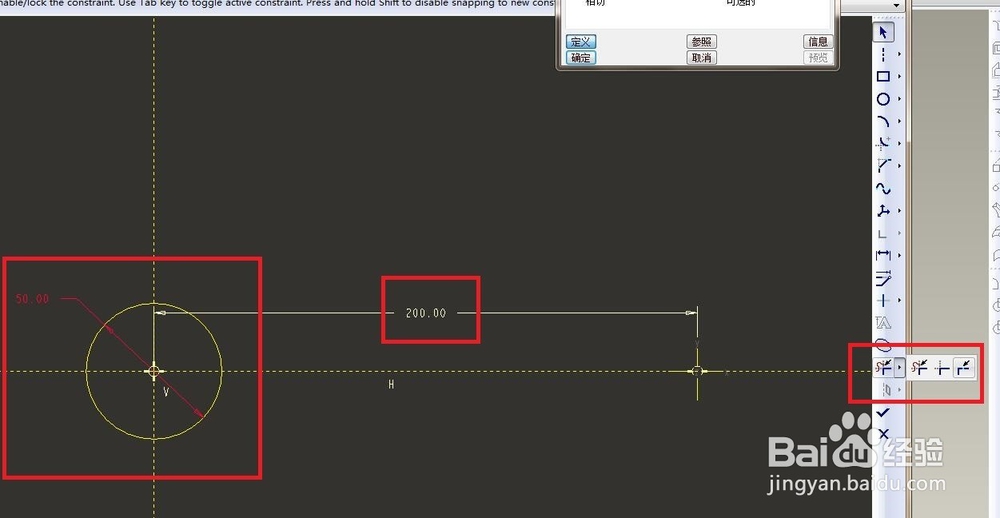

13、如下图所示，

激活中心线命令之后，

先点击之前创建的坐标系的坐标原点画一条横向的中心线，

然后在其他地方花一条纵向的中心线，

再修改纵向中心线距离坐标原点的横向尺寸为200，（同样的这个尺寸也是旋转的半径尺寸）

接着在右边工具箱中点击“圆”图标，

再以两条中心线的交点为圆心画一个直径50的圆，

继续去右边工具箱中寻找我们需要的“分割”命令，激活它。

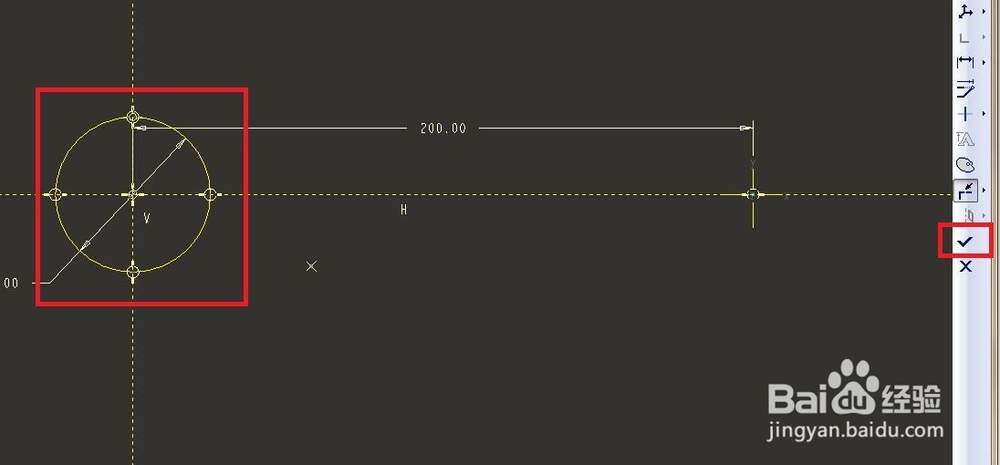

14、如下图所示，

将圆分成四段，

这是因为矩形有四条线段，

两个截面的线段数量必须相等，

最后别忘了点击“√”，

完成并退出草绘。

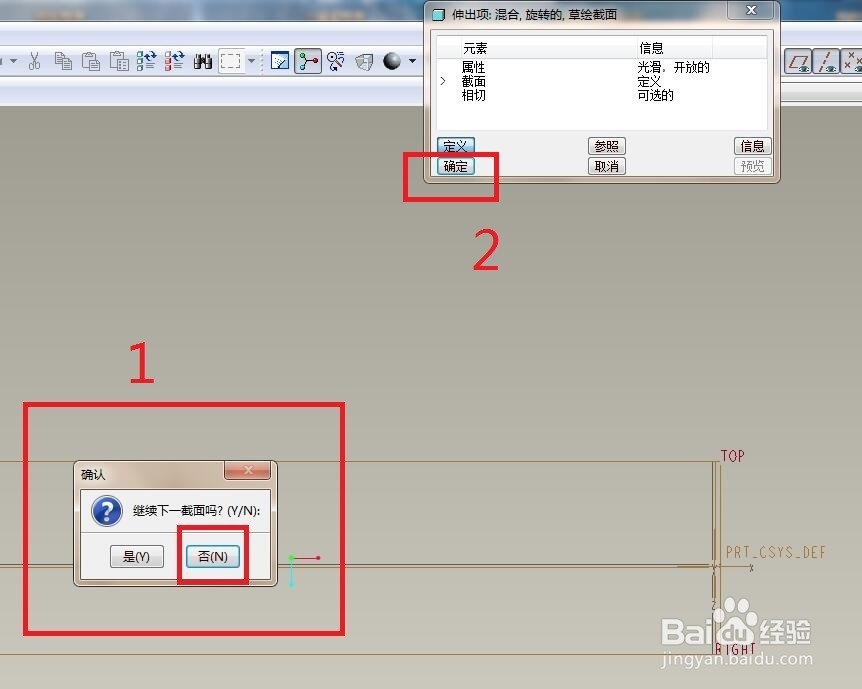

15、如下图所示，

退出草图之后，

又弹出一个“确认”对话框，

我们点击其中的“否”按钮，

再点击“伸出项”对话框中的“确定”。

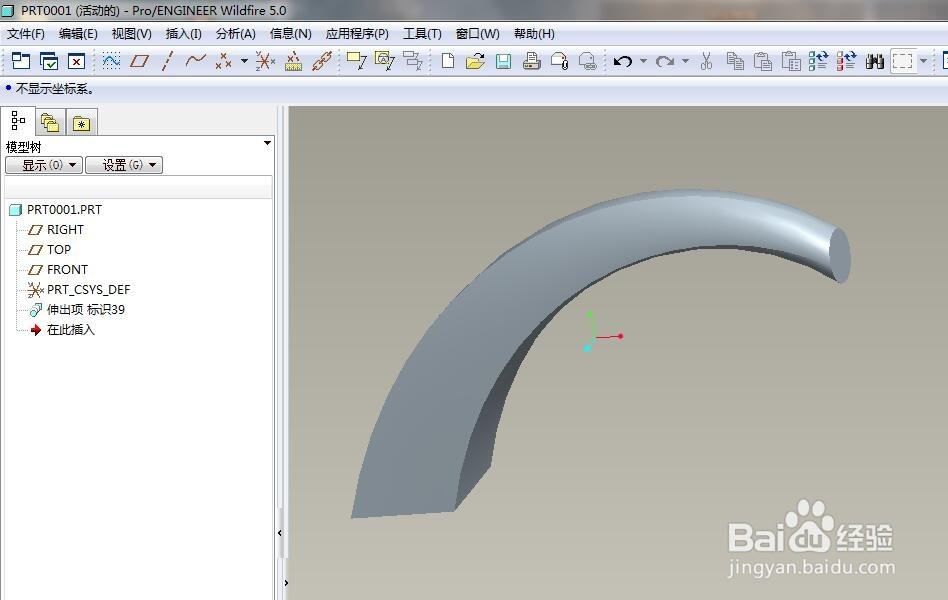

16、如下图所示，

完成以上所有步骤，

一个一头正方形一头圆形的弧形实体就造出来了。
