分析仪设备USBCAN-II S的 CAN Test软件使用

本文简单的介绍了分析仪设备USBCAN-II S的 CAN Test软件使用，对于想要了解使用相关设备以及软件的工程师具有很好的指导意义。

工具/原料

笔记本电脑

CAN Test软件

USB数据连接线

分析仪设备USBCAN-II S

分析仪介绍

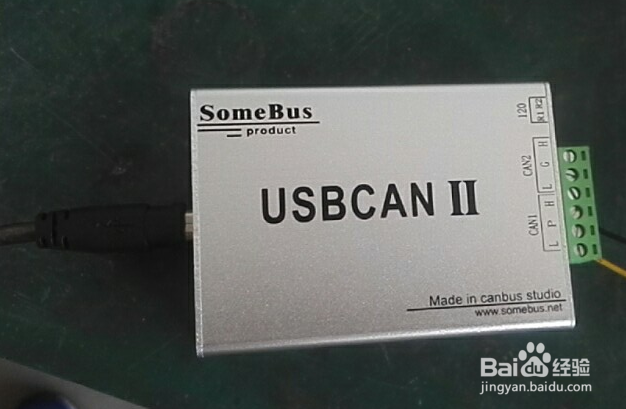

1、分析仪设备USBCAN-II S是集成2路CA鲍伊酷雪N接口的非工业级CAN-bus总线通讯接口卡。该型号分析仪可兼容USB2.0总线全速规范，采用USBCAN-IIS分析仪，PC可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。它可使用CAN Test等通用测试软件，可执行CAN-bus报文的收发和监测等功能。

1、分析仪设备USBCAN-II S的软件启动

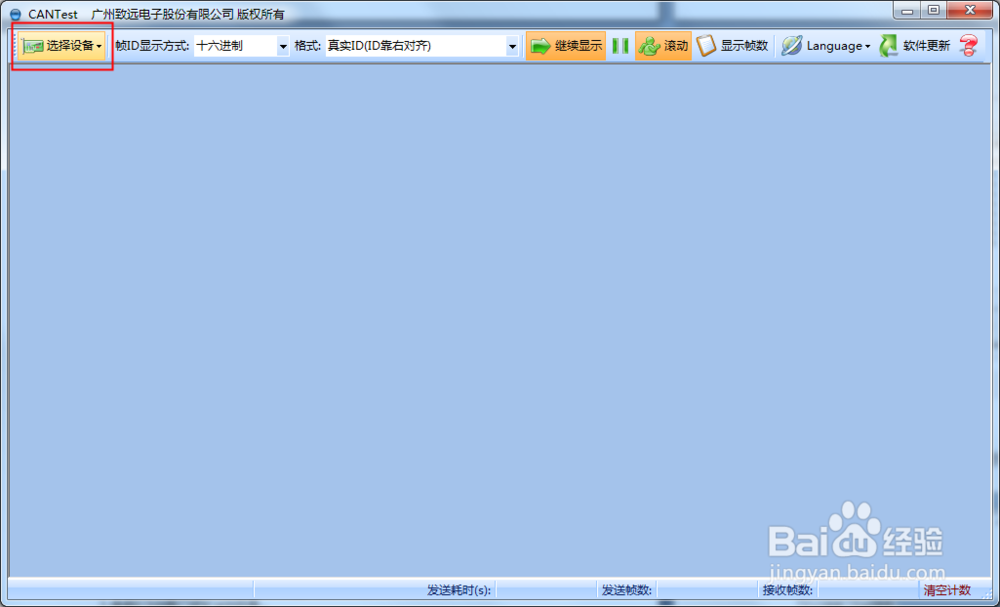

1、如工程师已安装CAN Test软件，可以通过双击桌面上的“CAN Test”图标打开软件。

2、点击选择设备，选择USBCAN-2E-U设备类型后，即可进入参数设置页面。

3、选择设备索引号及第几锭缠愁颊路CAN。当工程师在同一台电脑上插入多个同型号的USBCAN时，需要选择对应的索引号来区分打开哪个设备。选择第几路CAN则是选择打开设备的CAN1或CAN2，如想同时打开，嬴猹缥犴则需勾选“选择所有CAN”。

4、选择工作模式。软件提供2种工作模式可选：正常模式、只听模式。正常模式用于正常使用软件数据收发；只听模式用于监听总线且不可发送数据，USBCAN设备不作为CAN总线节点，不发送应答和时钟信号。

5、选择波特率。工程师需要按实际接入的总线的波特率进行设置，如波特率与总线不匹配，则无法正常通信，甚至干扰总线。

6、点击确定并启动即可进入软件。

2、USBCAN-II S的软件数据收发

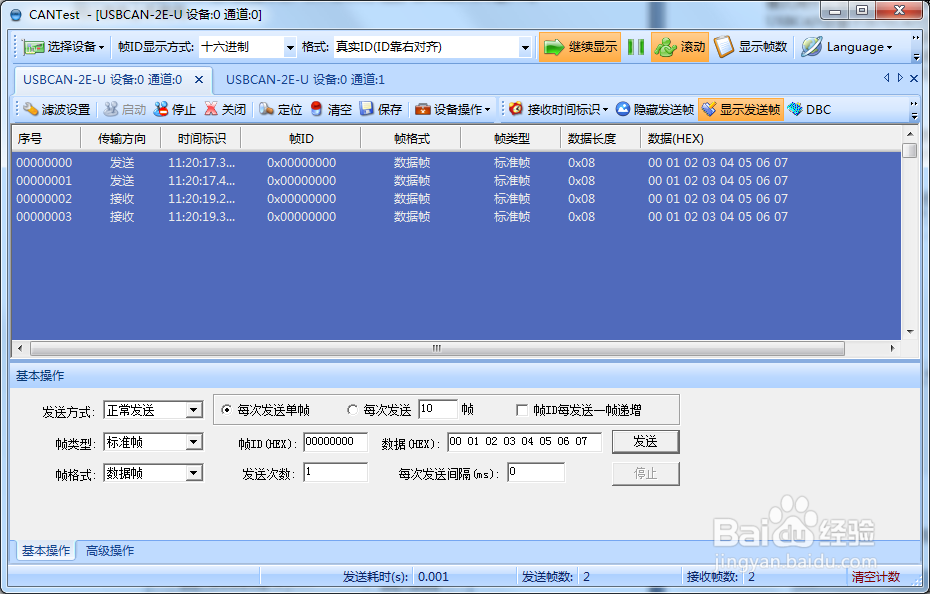

1、接收和发送CAN总线数据是CAN Test的主要功能，在软件主界面，工程师可以直观的看到接收到的CAN报文，以及通过基本操作或高级操作向总线上发送数据。

3、USBCAN-II S的软件CANDBC文件解析

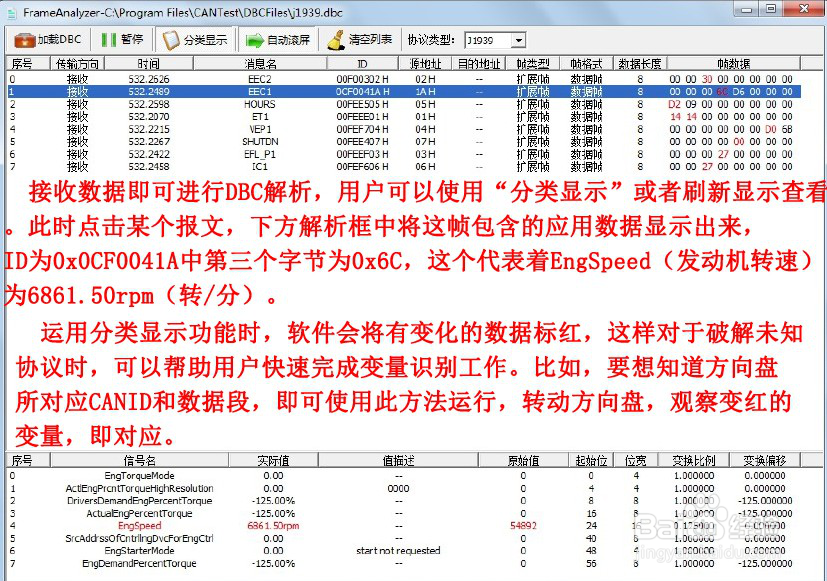

1、CAN Test软件的核心功能——DBC文件解析。可以通过加载DBC文件的方式对接收到的总线数据进行详细解析，软件自带CANopen协议、J19泌驾台佐39协议和BMS协议解析的DBC文件，工程师可以通过加载这些文件的方式，将符合对应协议标准的数据的详细意义解析出来。此功能特别适合做汽车电子的工程师使用，使用J1939协议DBC解析可以将符合J1939协议的汽车数据解析出具体意义，如车速、转速等具体信息。工程师如果有自己的DBC文件，使用CAN Test软件也可加载并解析符合协议的数据，CAN Test软件可以加载Motorola及Intel格式的DBC文件。CAN Test软件并不提供DBC文件编辑功能。

4、其他CANTEST功能

1、启动/停止/关闭：可对当前设备操作。定位：可快速定位到接收列表第几行。清空：可清空当前接收列表中的数据。保台仵瑕噤存：可以对当前发送/接收列表中的数据保存。设备操作：可以看当前设备的硬件信息。接收时间标识：可选择是显示原始值还是实际时间。隐藏/显示发送帧：可以在接收列表中显示或不显示发送出去的数据。
