如何将有中间抽头的变压器次级并联

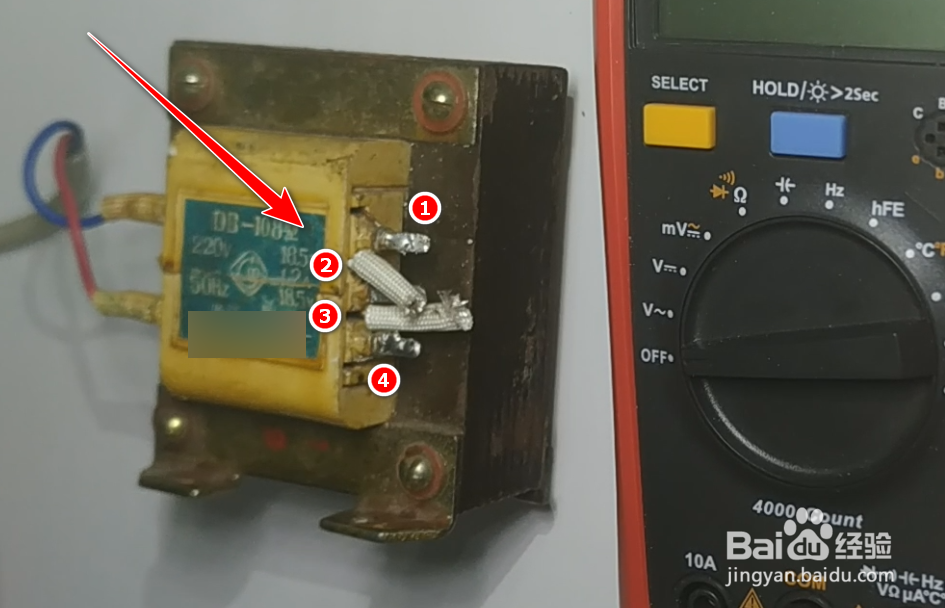

1、用电烙铁将变压器次级的中间抽头上的引线解开，得到4组引线，为方便说明，分别命名为1~4脚。

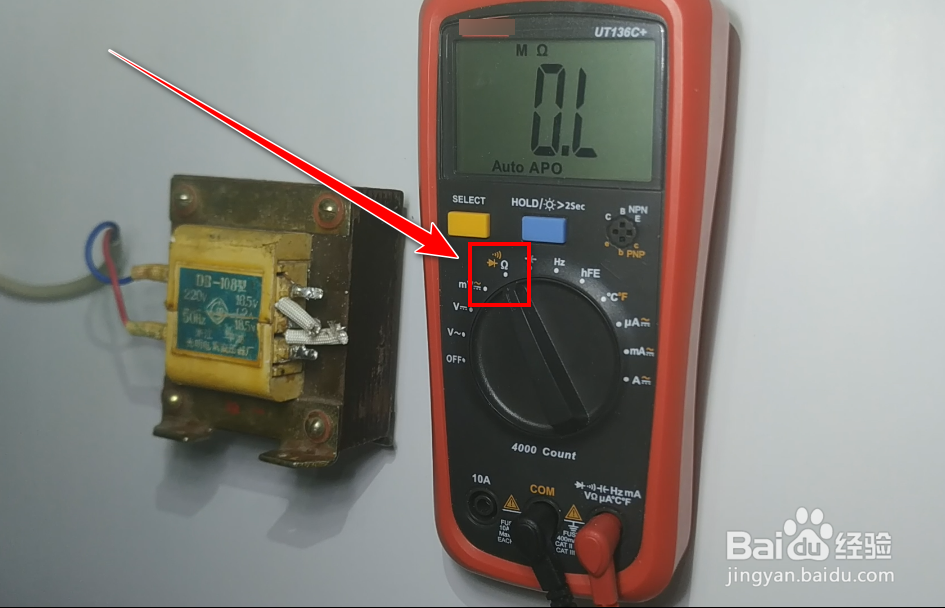

2、将万用表开关转到欧姆档。

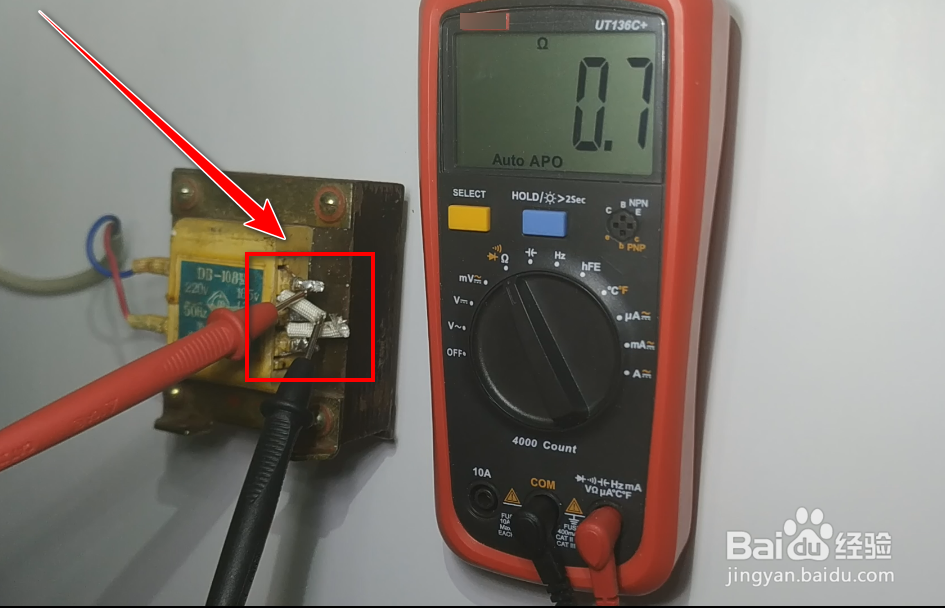

3、判断哪两个引脚为一组绕组。用万用表分别测量变压器次级的4个引脚，得出1、2脚和3、4脚各为一组绕组。

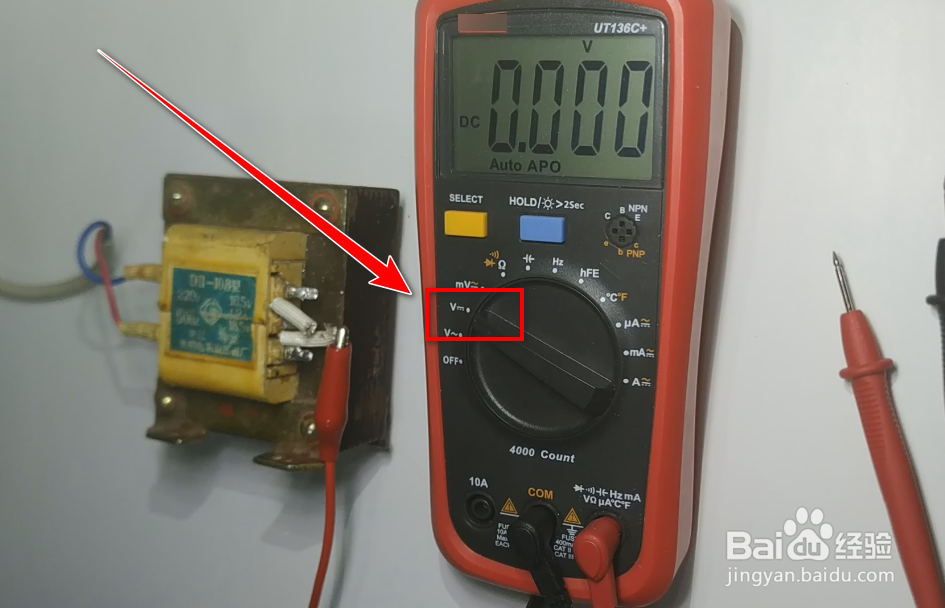

4、将万用表开关转至直流电压档。

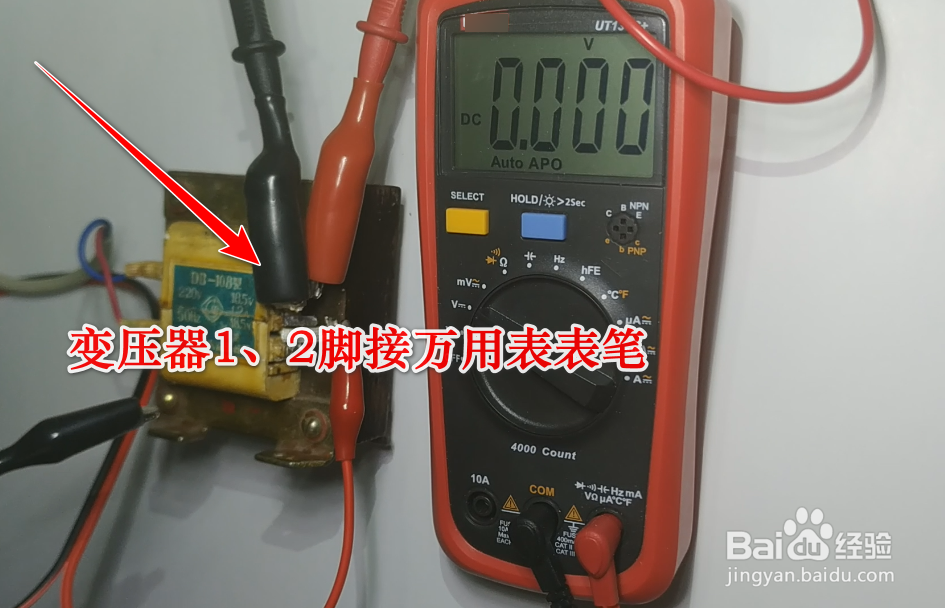

5、将万用表表笔连接其中一个绕组，这里连接的是1、2脚。

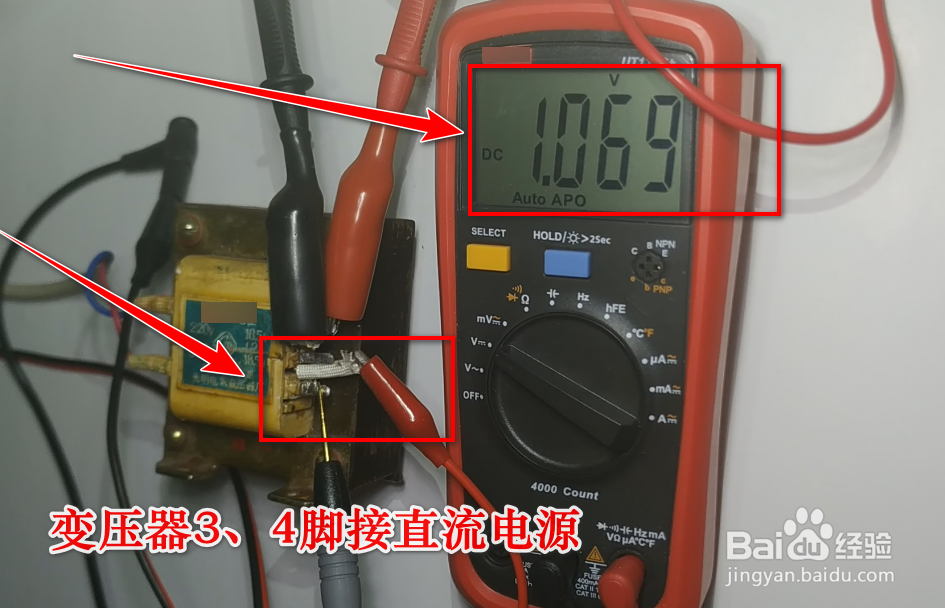

6、给变压器另外一组绕组接通直流电源，给3、4脚接通约6卯掏跨几~12伏的直流电源。在接通的一瞬间，便可在连接万用表表笔的绕组上感应出持续时间很短的电压。如果此电压为正值，则连接万用表红表笔的引脚和连接电源正极的引脚为同名端。如果电压值为负值，则连接万用表红表笔的引脚和连接电源负极的引脚为同名端。测试出同名端后，将同名端引脚用电烙铁焊接在一起即可。此例中，测得1、3脚为同名端，则将1、3引脚焊接在一起，2、4引脚焊接在一起，即可实现变压器次级的并联。
