ug怎么把斜工件摆正

1、首先打开ug，找到需要摆正的工件

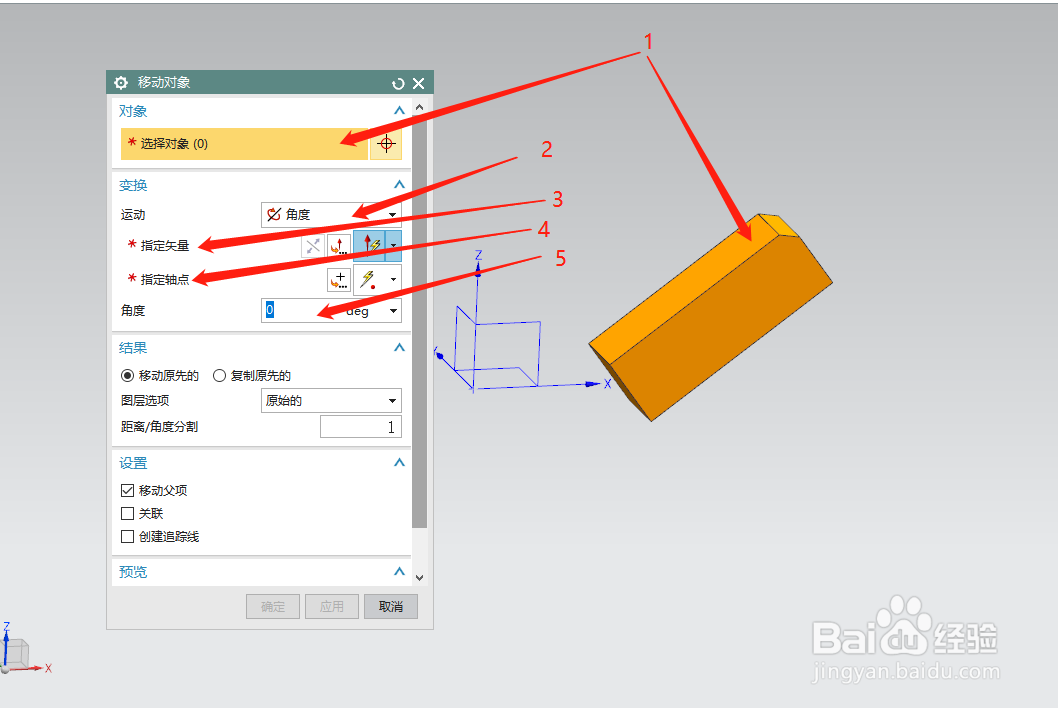

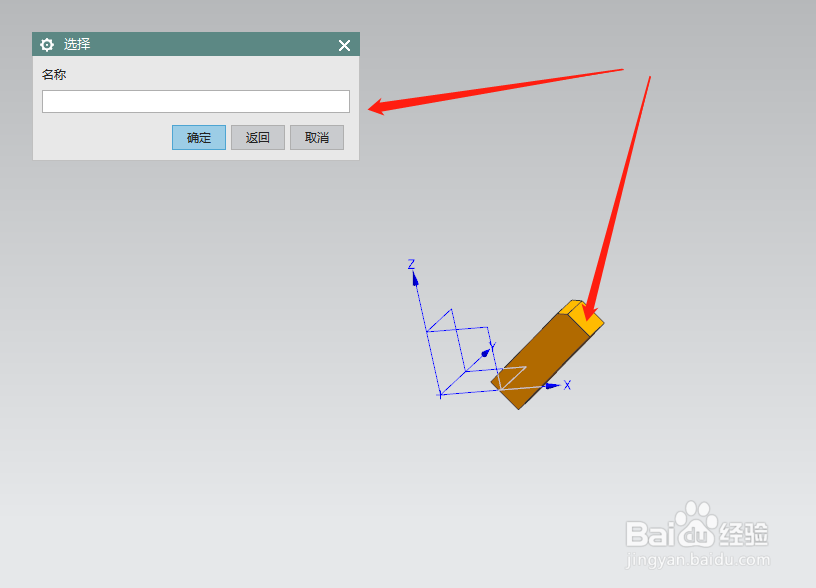

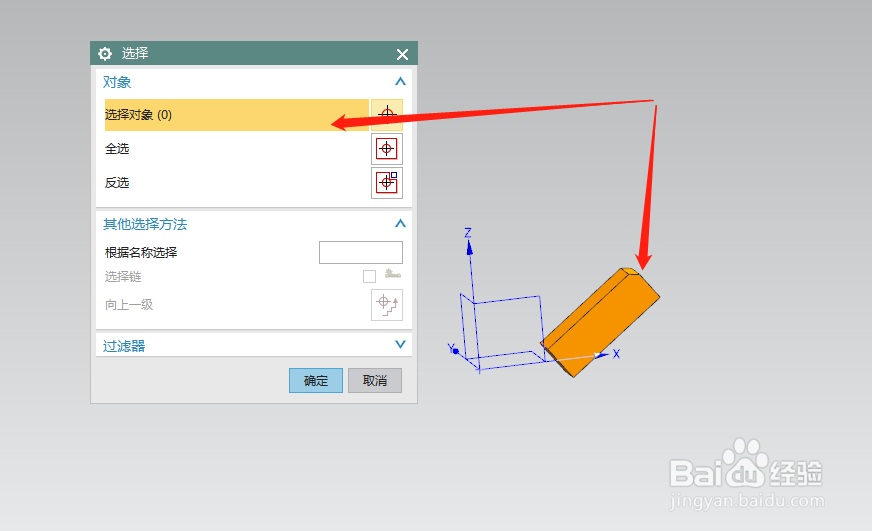

2、点击编辑--移动对象，选择要旋转的对象，运动选择角度，矢量为工件的旋转轴方向，指定旋转的轴点。如果知道工件角度直接输入角度即可，如果不知道继续下一步。

3、点击角度数值后面的到鹩梏钔喔三角形，选择测量，测量工件斜面与绝对坐标的角度。点击确定，然后预览如果是你需要的位置，点击确定，如果不是继续下一步。

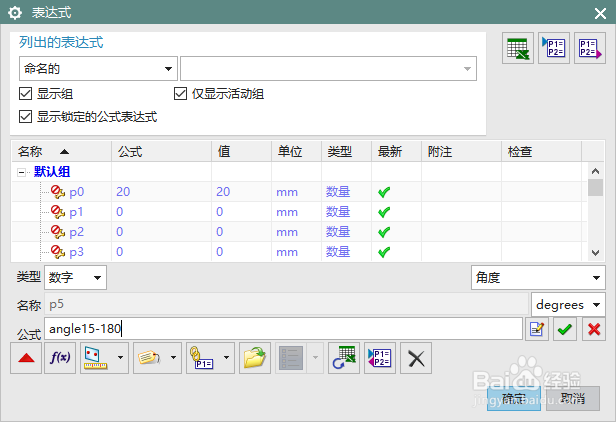

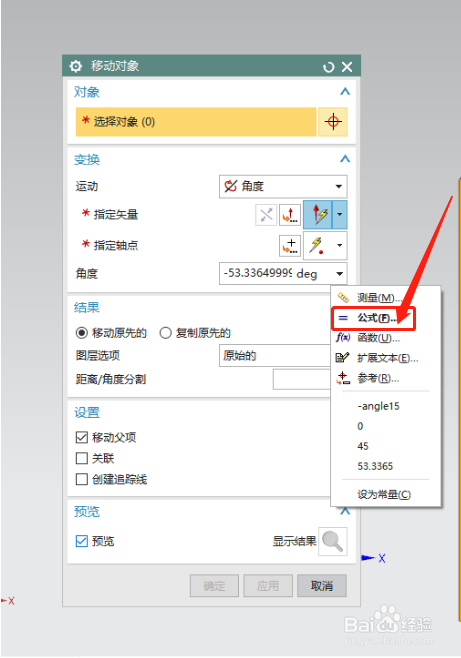

4、还是点击角度后面的倒三角，然后选择公式。公式可以运行加减乘除的运算。

5、然后可以-180,180-，90+，90-等的找到自己合适的角度，然后确定。

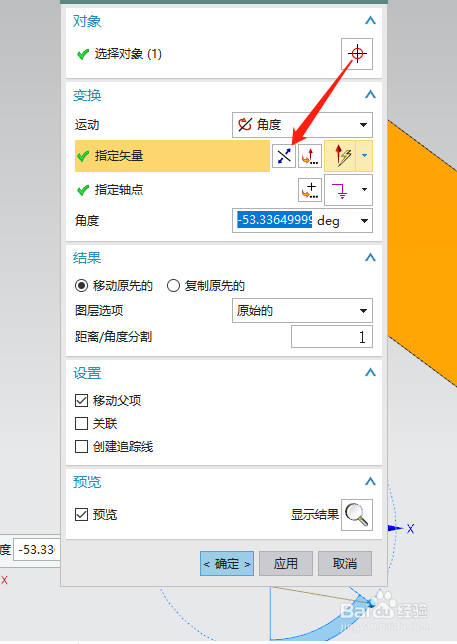

6、还可以转变矢量方向来变换工件 方向，点击一次旋转180度。

7、最后工件摆正如下图所示
