HDGC3980J智能交流假负载测试仪使用说明

3980J智能交流假负载系列主要用于检测发电机组，大功率UPS电源，逆变器的带载能力及技术性能，交流电源设备的检测，提供科学、简便的方法。功耗元件全部采用PTC，实时显示各种参数，负载部分与控制部分完全隔离，强制风冷，操作简单、方便、噪音小、无污染。

功能特点

有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。

采用智能单片机ARM控制、液晶中文显示。触摸屏操作简单明方便。

可设定测试/放电终止条件，包括电压高限、电低高限、放电时间。

有E-STOP紧急停止开关

三相电压过高,系统自动停止放电

三相电压过低,系统自动停止放电

具有过流短路保护功能

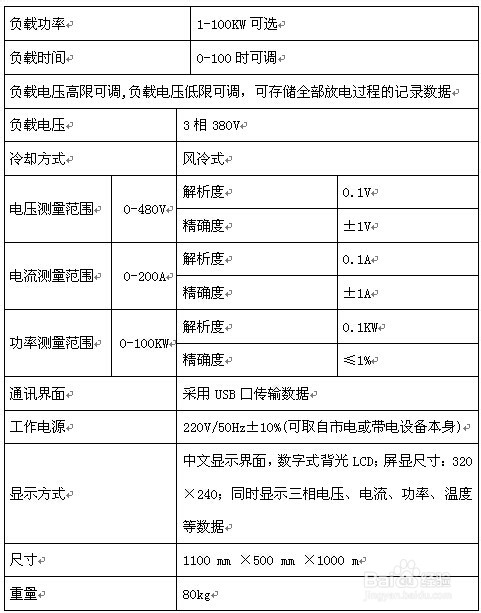

技术指标

整机配置

连接

1准备

工作周围不得存在易燃易爆物品，空气中不得含有易燃易爆气体，防止爆炸的发生！

2主机连接

连接需要UPS或柴油机输出至放电仪输入接头。接上工作电源。

注意：请连接好接地保护线！！！

3运行

检查接线正确无误后，打开开关开关，液晶屏应显示正常后，即可根据操作说明进行操作。

功能操作

开机

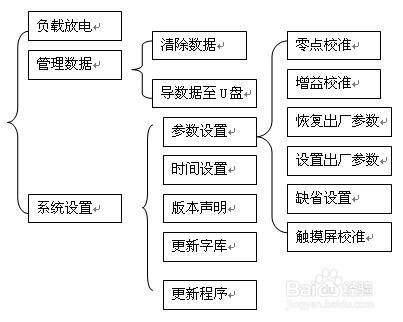

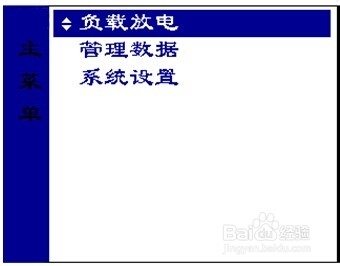

打开电源开关,主界面显示主菜单,整个程序菜单结构如下

负载放电

点击主菜单的[负载放电]进入放电参数设置界面如图:

依次输入各项参数输入完毕后点击[开始放电],系统将先检查输入参数是否合理,如果不合理将弹出错误警告, 例如输入的放电功率大于100KW.将弹出如下图的提示:

待各项输入正确后,弹出确认放电的对话框

点击[取消]不放电,点击[确定]进入放电状态界面,如下图.

放电时间到,系统自动结束放电,如果放电过程中有电压不在限值以内,系统弹出警告并停止放电 .

在放电界面中,右上角是已放电时间,进度条表示放电的时间进度,下面有三个[按钮],

[退出]—放电状态界面,只有放电停止了,该按钮才有效

[停止]—点击该按钮将停止放电,但是在放电前弹出对话框确认,如下图:

点击[确定]停止放电,点击[取消]继续放电.

    [参数]—点击该按钮可以查看放电过程中的电压,电流,功率等参数和相关的图形,如下图

点击[返回]进入放电状态的界面

点击[趋势]按钮,可以查看电压,电流,功率的变化趋势
