LTE的帧结构理解分析及峰值计算

当今，网络发展进入了高速运转阶段，大家使用的手机网络也由2G变为4G，甚至5G，现在我们就一起来认识一下LTE中物理信道的帧结构。

LTE帧结构及峰值速率计算

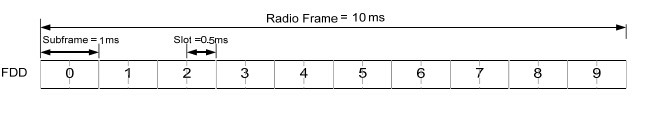

1、FDD模式下的帧结构。一个无线帧的长度是10ms，由20个时隙组成的，也就是每个时隙0.5ms，具体见下图。

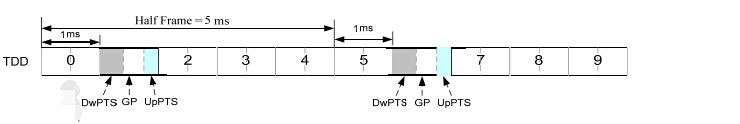

2、TDD模式的帧结构。一个无线帧有两个半帧组成，每个半帧里都有8个常规时隙和三个特殊时隙组成，具体见下图。

3、以上只是对帧结构的简单介绍，其中会有RB，RE相关概念，我的理解是RB是一个仿瓤僭蚋资源块，一个RB包含若干个RE，这一块不过多陈述，比较基础。对于最近的lte峰值速率150Mbps，做一下计算。

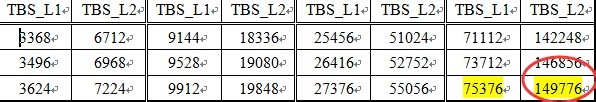

4、对20M带宽而言，100个RB用于数据传输，每个RB腻戴怯猡包含12个子载波，所以其 单个子载波下的峰值速率 = 每个slot的symbol数 * 每个symbol的bit数 / 每个slot所占的时间所以，下行峰值速率是=单个子载波下的峰值速率*100*12由于还要考虑单双天线等，选定一种后便可得出结果为150Mbps，其实现在根据已经有的表直接可查出20M时的峰值速率为150.
