单模单纤光纤收发器指示灯及故障详解？

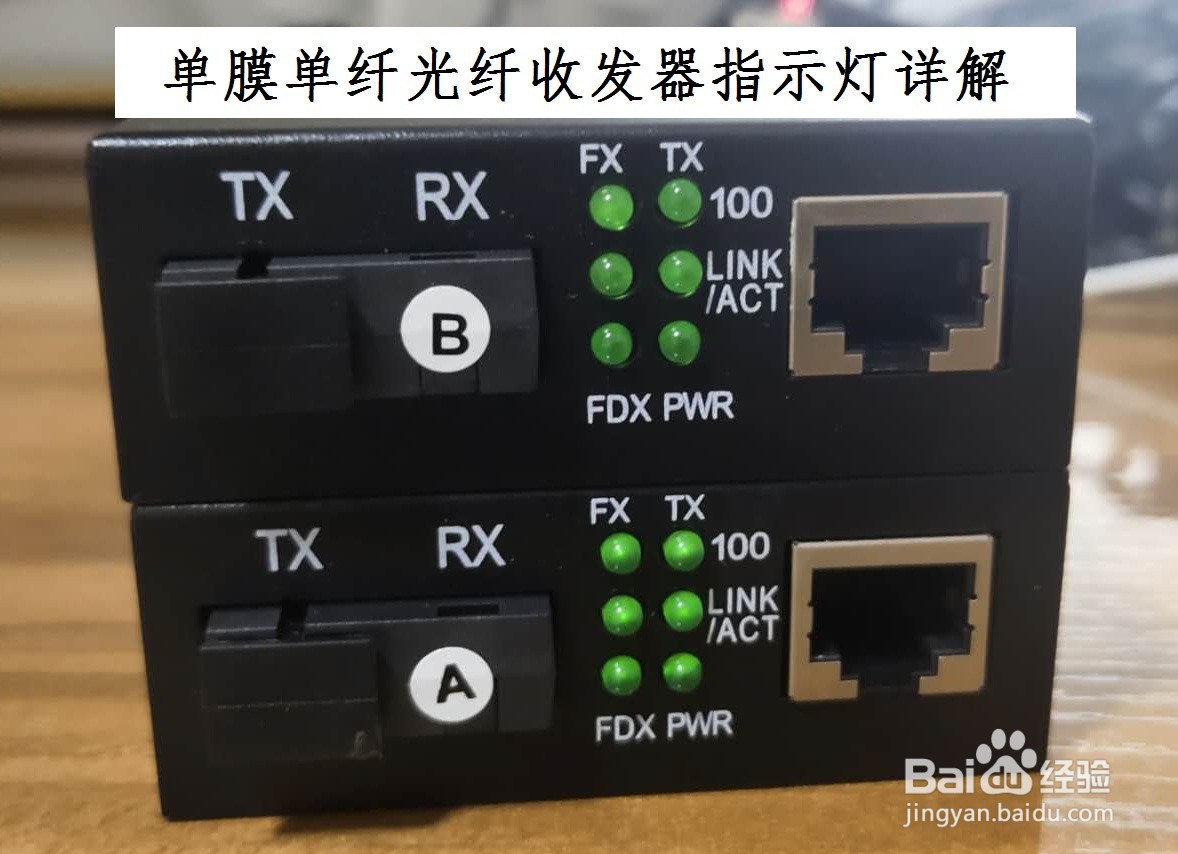

1、光纤收发器分A、B端，A和B为一对，使用时注意区分

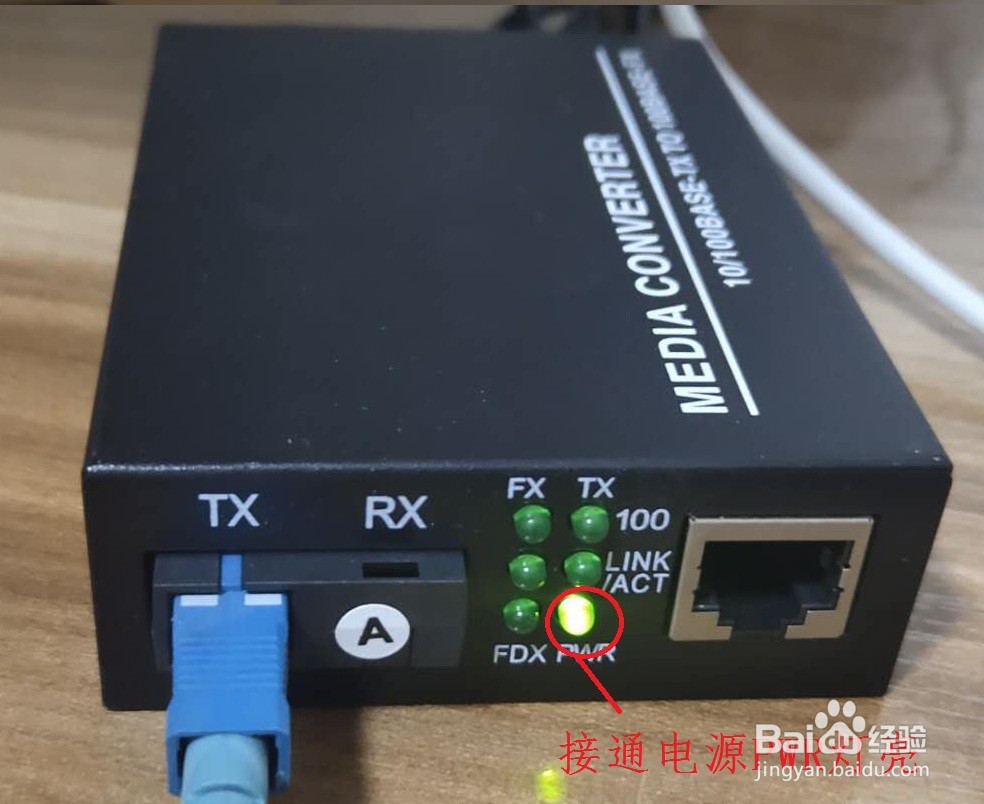

2、接通光纤收发器电源时，PWR电源指示灯亮

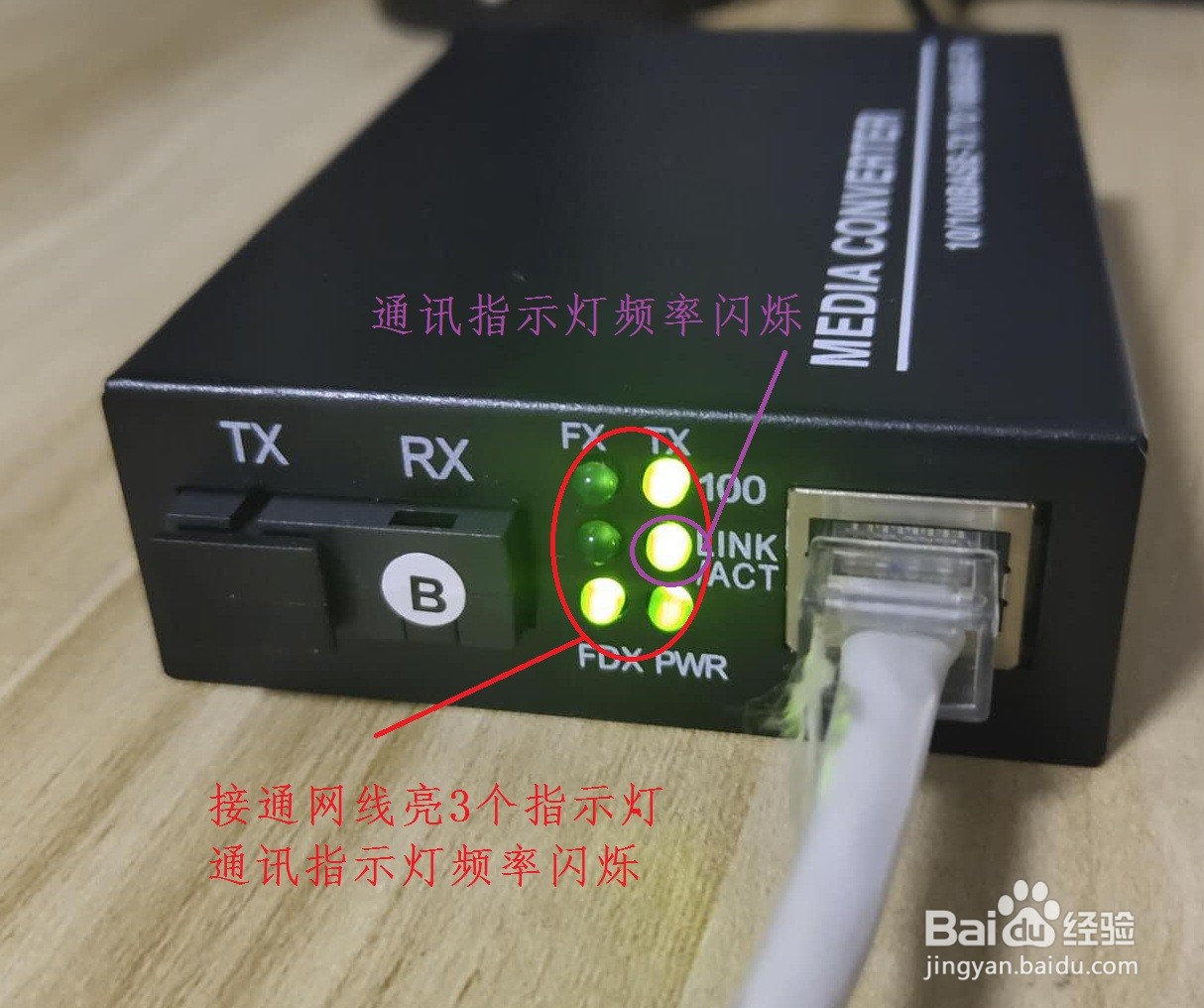

3、插入网线一端，网线的另一端连接交换机，此时光纤收发器亮4个指示灯，其中一个指示灯频率闪烁，表示网线已接通

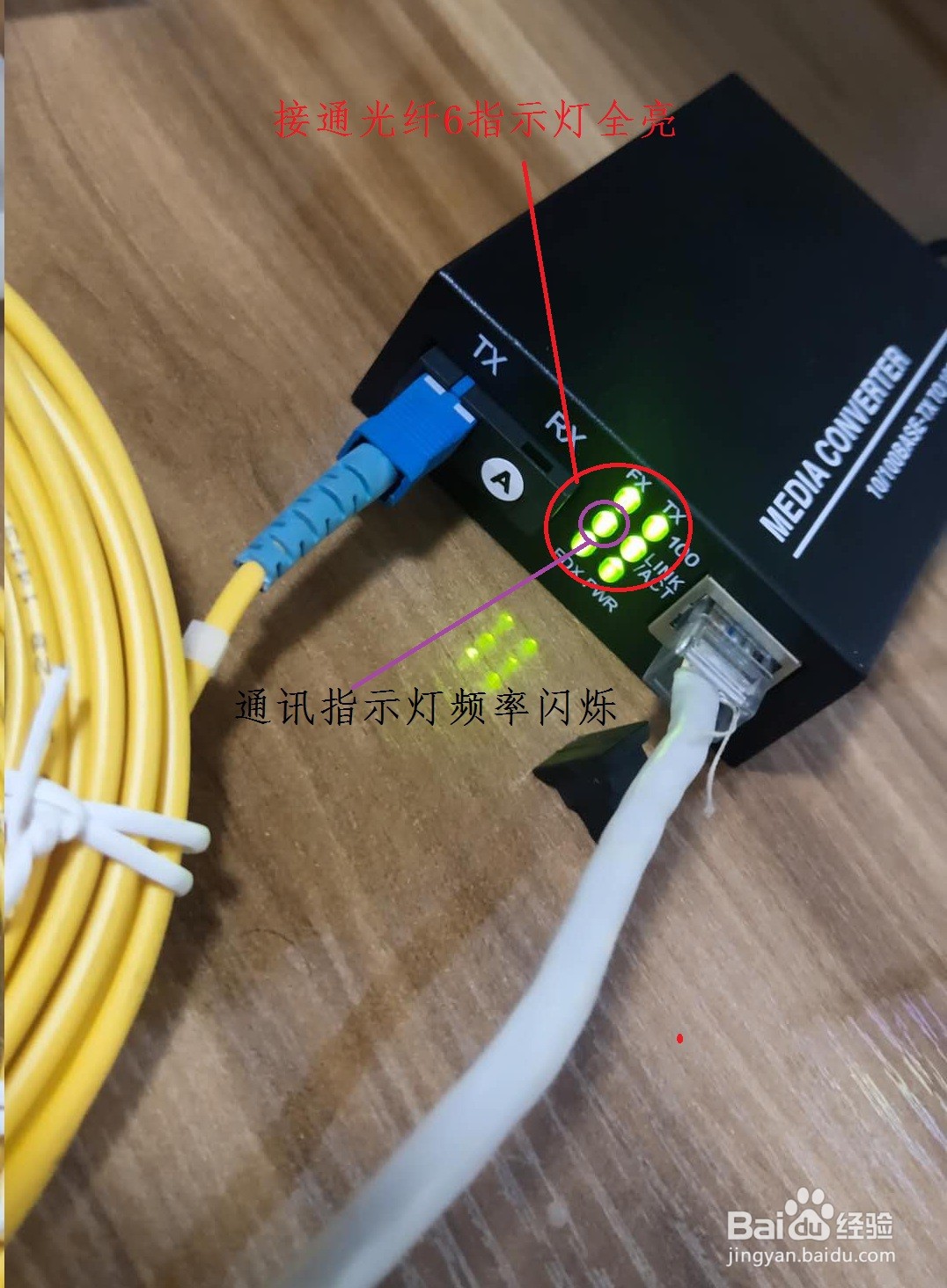

4、插上光纤跳线，光路接通时，光纤收发器6个指示灯全亮，其中一个指示灯频率闪烁，表示光纤已接通

5、指示灯灭两个表示光纤已断路，需要红光笔测试光通讯

1、接通光纤收发器电源时，PWR电源指示灯亮

2、插入网线一端，网线的另一端连接交换机，此时光纤收发器亮4个指示灯，其中一个指示灯频率闪烁，表示网线已接通

3、插上光纤跳线，光路接通时，光纤收发器6个指示灯全亮，其中一个指示灯频率闪烁，表示光纤已接通
